Защитный выключатель безопасности D4N
Цена: Под заказ

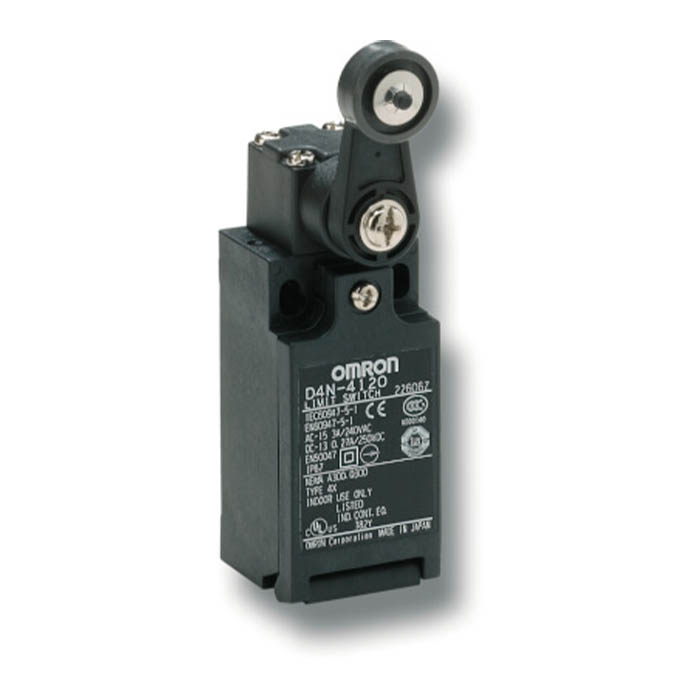

Концевой выключатель безопасности OMRON D4N даташит называет популярной серией с полным набором исполнений по международным стандартам: два или три контакта (1НЗ/1НР, 2НЗ, 2НЗ/1НР, 3НЗ), контакты мгновенного или замедленного действия, исполнения с перекрывающимися контактами MBB, у которых НР замыкается раньше, чем размыкается НЗ. Контакты НЗ снабжены механизмом прямого размыкания, сертифицированным по EN 60947-5-1: если контакты сварились, их разделяет вдавливаемый плунжер. Подключение — клеммы под один или два кабельных ввода либо разъём M12, который упрощает монтаж и замену. Корпус с двойной изоляцией, защита IP67, контакты работают с обычной и слаботочной нагрузкой. Исполнения замедленного действия отвечают требованиям к контактам безопасности EN 115-1, EN 81-20 и EN 81-50.
Другие серии раздела: D41L (RFID-код, блокировка двери, гигиеничный корпус), D41G (RFID-код, блокировка с дверной ручкой), D4NL (ключ-привод, блокировка двери, запирание механическое или соленоидом), D4SL-N (ключ-привод, блокировка, до 6 контактов), F3S-TGR-KHL (ключ-привод, блокировка, нержавеющая сталь), D4NH (на петле двери), D4N-□R (концевой с ручным возвратом), D4B-□N (концевой, металлический корпус), D4F (миниатюрный концевой с кабелем). Все серии — в разделе Защитные выключатели; концевые выключатели общего назначения и безопасности — в разделе Механические и концевые выключатели.
Исполнения
Обозначение — D4N-□□□□. Первая цифра — подключение: 1 — Pg13.5, 2 — G1/2, 4 — M20, 9 — разъём M12 (один ввод); 6 — G1/2, 8 — M20 (два ввода). Вторая — встроенный переключатель, последние две — привод. Не все сочетания выпускаются: перечень моделей — в таблицах заказа даташита.
| D4N-□1□□ | 1НЗ/1НР, мгновенного действия |
|---|---|
| D4N-□2□□ | 2НЗ, мгновенного действия |
| D4N-□A□□ | 1НЗ/1НР, замедленного действия |
| D4N-□B□□ | 2НЗ, замедленного действия |
| D4N-□C□□ | 2НЗ/1НР, замедленного действия |
| D4N-□D□□ | 3НЗ, замедленного действия |
| D4N-□E□□ | 1НЗ/1НР MBB, замедленного действия |
| D4N-□F□□ | 2НЗ/1НР MBB, замедленного действия |
Приводы: 20 — рычаг с роликом (пластмассовый рычаг и ролик), 22 — металлический рычаг с пластмассовым роликом, 25 — металлический рычаг и ролик, 26 — металлический рычаг с роликом на подшипнике, 2G и 2H — регулируемый рычаг с фиксацией формы (form lock), с пластмассовым или резиновым роликом, 31 — шток, 32 — шток с роликом, 62 и 72 — односторонний рычаг с роликом, горизонтальный и вертикальный, 80 — пружинный ус (cat whisker), 87 — пластмассовый стержень, RE и LE — вильчатый рычаг с фиксацией, правый и левый. Исполнения с приводами 80, 87, RE и LE по конструкции — выключатели общего назначения без механизма прямого размыкания. У трёхконтактных исполнений разъёма M12 нет.
Характеристики
| Номинал TÜV, CCC | AC-15: 3 А при 240 В; DC-13: 0,27 А при 250 В; защита — предохранитель 10 А типа gI или gG (IEC 60269) |
|---|---|
| UL/CSA | A300, Q300 |
| Прямое размыкание | усилие не менее 20 Н; ход не менее 50° у рычагов с роликом, 3,2 мм у штока и штока с роликом |
| Ресурс | механический — не менее 15 000 000 циклов (с вильчатым рычагом — 10 000 000); электрический — не менее 500 000 (3 А, 250 В AC) или 300 000 (10 А, 250 В AC), резистивная нагрузка |
| Скорость и частота | 1–500 мм/с (D4N-1120); не более 30 срабатываний в минуту |
| Контакты | сопротивление не более 25 мОм; зазор не менее 2 × 0,5 мм (мгновенного действия) и 2 × 2 мм (замедленного); минимальная нагрузка — 1 мА при 5 В DC (уровень N, справочно) |
| Изоляция | Ui 300 В; двойная изоляция (класс II); импульсное напряжение до 6 кВ; сопротивление не менее 100 МОм |
| Тепловой ток Ith | 10 А |
| Степень защиты | IP67 (EN 60947-5-1) |
| Вибрация и удар | 10–55 Гц, амплитуда 0,75 мм; удар без сбоев — не менее 300 м/с², без разрушения — не менее 1 000 м/с² |
| Температура | от −30 до +70 °C без обледенения; влажность до 95 % |
| Масса | около 82 г (D4N-1120), 99 г (D4N-6120) |
| Сертификаты | TÜV SÜD (EN 60947-5-1), UL508 и CSA C22.2 No.14, CCC |
Монтаж и подключение
Выключатель крепят двумя винтами M4 с пружинными шайбами; винты берут такие, чтобы их нелегко было снять, а для прочности в отверстия на дне можно завести два штифта высотой до 4,8 мм. Головку поворачивают в любую из четырёх сторон (у штока с роликом — в одну из двух), рычаг переставляют по кругу с шагом 7,5°. Упор должен подходить к ролику под прямым углом. Провода — AWG20–AWG18 (0,5–0,75 мм²) с наконечниками M3.5 толщиной не более 0,5 мм. К исполнениям с разъёмом M12 подходят розетки OMRON серии XS2F-D421. Для IP67 даташит рекомендует кабельные вводы LAPP ST-PF1/2, ST-13.5 и ST-M20 × 1.5 с уплотнениями; металлические вводы и трубы применять нельзя. Контакт, коммутировавший обычную нагрузку, для слаботочной больше не годится.
Документы
Исполнения и характеристики — по даташиту OMRON Safety Limit Switch D4N (CSM_D4N_DS_E_10_10, на английском).
