Устройства измерения и контроля
Реле контроля OMRON для электрических сетей, двигателей и нагревателей, а также приборы контроля уровня и утечки жидкости — 26 позиций в четырёх разделах. Основу составляют реле серии K8, которые выдают тревогу на выход при отклонении контролируемой величины — по уставке или, у реле чередования фаз и термисторного реле, по фиксированным порогам. По брошюре OMRON, они контролируют превышение и снижение тока, повышение и понижение напряжения, чередование и обрыв фаз, перекос трёхфазного напряжения и температуру. Уровень жидкости контролируют ещё реле 61F-LS, утечку — усилители K7L.
Разделы
| 1 фаза | реле тока и напряжения для однофазных цепей постоянного и переменного тока; K8AK и K8DT, по четыре модели |
|---|---|
| 3 фазы | реле трёхфазного напряжения: чередование и обрыв фаз, повышение и понижение, перекос; K8AK, K8DS и K8DT, 12 моделей |
| Температура | термисторное реле защиты двигателя K8AK-TS/PT и реле контроля температуры K8DT-TH |
| Уровень жидкости | реле уровня с электродами K8AK-LS, K8DT-LS и 61F-LS, усилители датчиков утечки K7L |
Серии K8AK, K8DS и K8DT
Три серии различаются корпусом, клеммами и выходом. K8AK — корпус шириной 22,5 мм, винтовые клеммы, релейные выходы, у двухпороговых моделей — по контакту на каждую уставку. K8DS — корпус 17,5 мм с винтовыми клеммами, в каталоге это только трёхфазные реле с одним переключающим контактом. K8DT — тоже 17,5 мм, но с клеммами Push-In Plus и с выбором выхода: переключающий контакт или транзистор. Транзисторный выход брошюра K8DT советует для входов ПЛК и плат, где ток сигнала 5 мА и меньше, — там контакт реле менее надёжен. Реле K8 питаются от импульсного источника, а не от ёмкостного делителя, и по брошюрам OMRON не нагреваются от помех соседних частотных преобразователей.
Однофазные реле

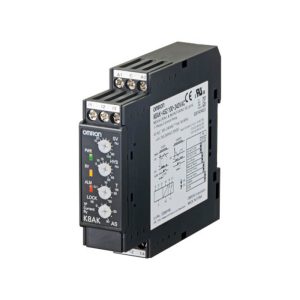

Реле тока — K8AK-AS и K8DT-AS с одной уставкой, K8AK-AW и K8DT-AW с двумя; диапазон от 2 мА до 200 А, от 10 А — через трансформатор тока K8AC-CT200L. Реле напряжения на 1–600 В — K8AK-VS, K8DT-VS с одной уставкой и K8AK-VW, K8DT-VW с двумя.
Трёхфазные реле

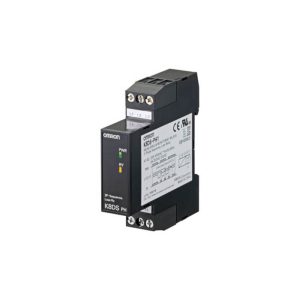

| Чередование и обрыв фаз | K8AK-PH (контакт DPDT), K8DS-PH1, K8DT-PH |
|---|---|
| Плюс повышение и понижение | K8AK-PM (два контакта), K8DS-PM, K8DT-PM |
| Плюс перекос напряжений | K8AK-PA, K8DS-PA |
| Всё вместе | повышение, понижение, перекос, чередование и обрыв — K8DS-PZ, K8DT-PZ |
| Понижение, чередование и обрыв | K8DS-PU |
| Только напряжение | повышение и понижение, два контакта, без контроля фаз — K8AK-PW |
Модели K8AK-PM, K8AK-PA и K8AK-PW по даташитам работают в трёхпроводных и четырёхпроводных сетях, реле K8DS — в трёхпроводных. У K8DT-PH, K8DT-PM и K8DT-PZ даташиты указывают морскую сертификацию LR.
Температура

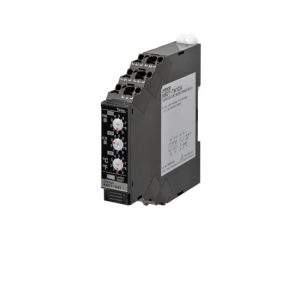

K8AK-TS/PT защищает двигатель по PTC-термистору в обмотке, без уставки; исполнение K8AK-PT1 вдобавок контролирует чередование и обрыв фаз. K8DT-TH работает с термопарами и платиновыми термометрами сопротивления, уставка — до 999 °C с шагом 1 °C или до 1 800 °C с шагом 10 °C.
Уровень и утечка жидкости

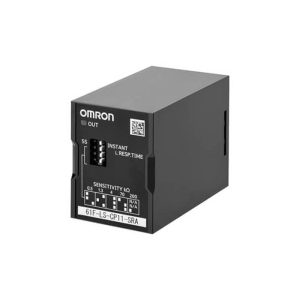

Кондуктометрические реле уровня K8AK-LS (22,5 мм) и K8DT-LS (17,5 мм, Push-In Plus, контакт или транзистор) работают с электродами и регулируют чувствительность от 10 до 100 кОм; у K8DT-LS есть задержка включения 0,1–10 с против дребезга от волн на поверхности. 61F-LS — компактное бесфлотерное реле уровня в корпусе с 8 или 11 штырями под розетку, у части исполнений допустима проводка длиной до 4 км. K7L — не реле уровня, а усилители датчиков утечки: по даташиту они обнаруживают утечку воды и химических жидкостей с низкой проводимостью, работают с ленточными и точечными датчиками, у части исполнений есть контроль обрыва датчика и длина линии до 400 м.
Документы
Обзор серий K8 — брошюры OMRON (на английском) Measuring and Monitoring Relays K8DT, N210-E1-02 (с таблицей выбора по всем трём сериям) и Monitoring relays K8AK / K8DS Series, CD_EU_K8AK_K8DS_Series_2014. Даташиты: 61F-LS, N231-E1-06; K7L, N211-E1-15. Даташит каждой модели K8 — в её карточке.
