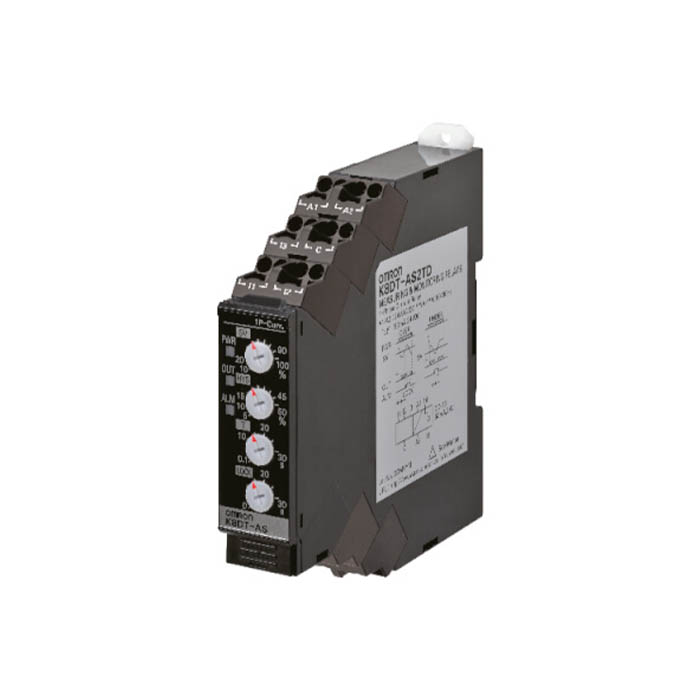

K8DT-AS — Реле контроля тока (1 фаза)
Цена: Под заказ
Узкое, 17,5 мм, реле тока OMRON для однофазных цепей: K8DT-AS контролирует постоянный или переменный ток по одной уставке и работает в режиме превышения или снижения — по выбору DIP-переключателем на лицевой панели. Исполнения на миллиамперы и до 5 А принимают ток напрямую (до 5 А — и через покупной трансформатор тока), а исполнение на 10–200 А переменного тока подключается через трансформатор OMRON K8AC-CT200L. Клеммы — безвинтовые Push-In Plus, выход — переключающий контакт или, в исполнениях T, транзистор.
Двухпороговое реле тока той же серии, с уставками на превышение и снижение одновременно, — K8DT-AW. В корпусе 22,5 мм с винтовыми клеммами одна уставка тока — у K8AK-AS, у него есть и диапазон 0,8–8 А. Реле напряжения с клеммами Push-In Plus — K8DT-VS и K8DT-VW. Все однофазные модели — 1 фаза.
Исполнения
В обозначении после номера диапазона — выход и питание: C — переключающий контакт, T — транзистор; D — 24 В AC/DC, A — 100–240 В AC. Например, K8DT-AS2CA — диапазон 2, контакт, питание 100–240 В AC.
| K8DT-AS1□□ | 2–20 мА, 10–100 мА, 50–500 мА AC/DC; прямой вход |
|---|---|
| K8DT-AS2□□ | 0,1–1 А и 0,5–5 А AC/DC; прямой вход или покупной трансформатор тока |
| K8DT-AS3□□ | 10–100 А и 20–200 А AC — только с трансформатором тока K8AC-CT200L |
Характеристики
| Контроль | превышение или снижение тока |
|---|---|
| Питание | D — 24 В AC 50/60 Гц или 24 В DC; A — 100–240 В AC 50/60 Гц; 85–110 % номинала |
| Потребление | 24 В AC/DC — не более 1,8 ВА / 1 Вт; 100–240 В AC — не более 2,5 ВА |
| Номинальное напряжение изоляции | 600 В AC |
| Частота входа | AS1 и AS2 — постоянный ток или переменный 45–65 Гц; AS3 — переменный 45–65 Гц |
| Входное сопротивление | AS1 — около 5 Ом, 1 Ом, 0,2 Ом (I1, I2, I3); AS2 — около 0,12 Ом (I1, нагрузка 0,5 ВА) и 0,02 Ом (I2, 1,5 ВА) |
| Перегрузка | AS1 и AS2 — 120 % верхнего предела длительно, 150 % — 1 с; AS3 с K8AC-CT200L — 120 % длительно, 200 % — 30 с, 600 % — 1 с (по первичной стороне) |
| Уставка | 10–100 % верхнего предела диапазона; срабатывание — при 100 % уставки |
| Гистерезис | 5–50 % значения срабатывания |
| Время срабатывания | 0,1–30 с |
| Блокировка при пуске | 0–30 с, отсчёт — от около 30 % уставки; только в режиме превышения |
| Сброс | автоматический или ручной; ручной — отключить питание не менее чем на 1 с |
| Повторяемость | по значению — ±0,5 % полной шкалы, по времени — ±50 мс (25 °C, влажность 65 %) |
| Выход | C — 1 переключающий контакт (11, 12, 14); T — 1 транзисторный (11, 14); нормально разомкнутый или замкнутый режим — DIP-переключателем |
| Контакт | 5 А при 250 В AC или 30 В DC (активная); 1 А при 250 В AC и 0,2 А при 48 В DC (индуктивная); минимальная — 5 В DC, 10 мА (справочно); ресурс — 10 млн механический, 50 000 при 5 А, 100 000 при 3 А |
| Транзистор | схема NPN, нагрузку можно подключать как к втекающему, так и к вытекающему выходу; 24 В DC (до 26,4 В), до 50 мА |
| Индикаторы | PWR (зелёный), OUT (жёлтый), ALM (красный) |
| Температура | работа от −20 до +60 °C, хранение от −25 до +65 °C, без конденсата и обледенения |
| Влажность | 25–85 %, без конденсата; высота — до 2 000 м |
| Изоляция | не менее 20 МОм; 2 000 В AC 1 мин; импульсное напряжение 6 кВ |
| Стойкость к помехам | 1 500 В по цепи питания 100–240 В AC и 24 В AC, 480 В — при 24 В DC |
| Вибро- и ударостойкость | 10–55 Гц, амплитуда 0,35 мм; удар 100 м/с² |
| Степень защиты | клеммы — IP20 |
| Стандарты | EN 60947-5-1 (загрязнение 2, категория перенапряжения III); UL 60947-5-1 (Listing), Korean Radio Waves Act (Act 10564); CCC GB/T 14048.5 — кроме K8DT-AS□TD |
| Клеммы | Push-In Plus: провод 0,25–1,5 мм² (AWG24–AWG16), зачистка 8 мм, наконечник 8 мм; 10 А на полюс; по два отверстия на клемму для перемычек |
| Корпус | PC, UL 94 V-0; 17,5 × 90 × 90 мм; около 100 г; на DIN-рейку или винтами |
Подключение
В клемму Push-In Plus вставляют одножильный провод, многожильный без наконечника или провод с наконечником; отвёртку в отверстие освобождения вводят с усилием не более 15 Н, даташит рекомендует XW4Z-00B. Провода — медные, рассчитанные на 75 °C. Вход подключают между клеммой C и одной из I1, I2, I3: у K8DT-AS2 клемма I3 не используется, у K8DT-AS3 — I1, трансформатор K8AC-CT200L подключают выводами k и l. DIP-переключатель (SW1 не используется) находится на лицевой панели под крышкой; при включённом питании её держат закрытой. Отдельно заказывается крышка лицевой панели Y92A-D1A.
Как и K8AK-AS1/AS2, исполнения K8DT-AS1 и AS2 к двигателю не подключают: пусковой ток двигателя на 5 А — около 30 А, больше их перегрузки. Для двигателя — K8DT-AS3 с трансформатором; импульсные блоки питания реле не контролирует.
Документы
Исполнения и характеристики — по даташиту OMRON Single-phase Current Relay K8DT-AS (Cat. No. N201-E1-02, на английском).
