K8AK-AS — Реле контроля тока (1 фаза)
Цена: Под заказ

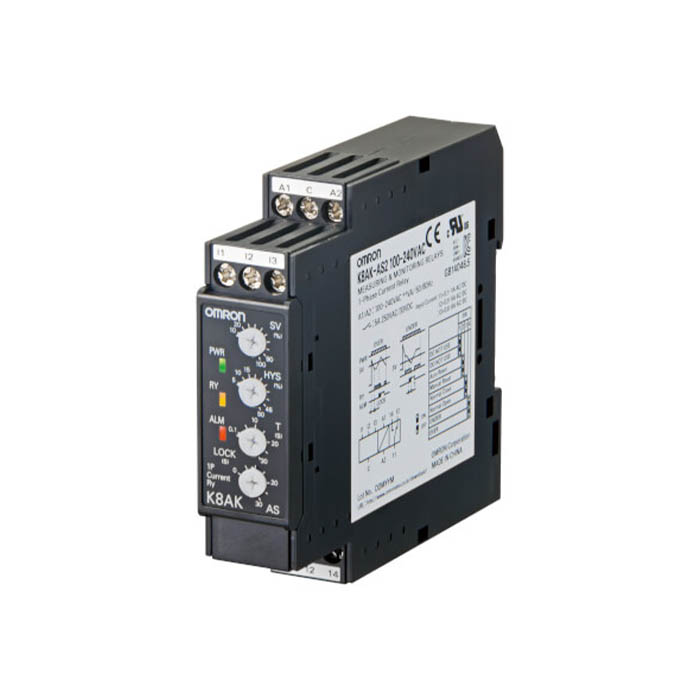

Однофазное реле тока OMRON в корпусе шириной 22,5 мм следит за одним порогом: по положению DIP-переключателя K8AK-AS срабатывает либо при превышении тока, либо при его снижении. Три исполнения покрывают диапазон от 2 мА до 200 А: K8AK-AS1 и K8AK-AS2 принимают постоянный и переменный ток напрямую, K8AK-AS2 — ещё и через покупной трансформатор тока с вторичным током до 1 или 5 А, а K8AK-AS3 работает только на переменном токе с трансформатором OMRON K8AC-CT200L. Уставку, гистерезис, время срабатывания и блокировку на время пуска задают отдельными ручками на лицевой панели; выход — один переключающий контакт на 5 А при 250 В AC.
Два порога сразу, с отдельным контактом на превышение и на снижение, даёт K8AK-AW. Та же функция в корпусе 17,5 мм с клеммами Push-In Plus, с релейным или транзисторным выходом на выбор — у K8DT-AS. Для контроля напряжения в том же корпусе — K8AK-VS и K8AK-VW. Все однофазные реле — в разделе 1 фаза.
Исполнения
Заказное обозначение — модель и напряжение питания: K8AK-AS2 24 VAC/DC или K8AK-AS2 100-240 VAC. Диапазон внутри исполнения выбирают клеммой подключения.
| K8AK-AS1 | 2–20 мА, 10–100 мА, 50–500 мА AC/DC; прямой вход |
|---|---|
| K8AK-AS2 | 0,1–1 А и 0,5–5 А AC/DC — прямой вход или покупной трансформатор тока; 0,8–8 А AC/DC — только прямой вход |
| K8AK-AS3 | 10–100 А и 20–200 А AC — только с трансформатором тока K8AC-CT200L |
Характеристики
| Контроль | превышение или снижение тока, режим — DIP-переключателем |
|---|---|
| Питание | 24 В AC/DC или 100–240 В AC, изолировано от входа; допустимо 85–110 % номинала, 50/60 Гц ± 5 Гц |
| Потребление | 24 В AC/DC — не более 2,0 ВА / 1,1 Вт; 100–240 В AC — не более 4,6 ВА |
| Частота входа | AS1 и AS2 — постоянный ток или переменный 45–65 Гц; AS3 — переменный 45–65 Гц |
| Входное сопротивление | AS1 — около 5 Ом (I1), 1 Ом (I2), 0,2 Ом (I3); AS2 — около 0,12 Ом (I1), 0,02 Ом (I2 и I3) |
| Перегрузка | AS1 и AS2 — 120 % верхнего предела длительно, 150 % — 1 с; AS3 с K8AC-CT200L — 120 % длительно, 200 % — 30 с, 600 % — 1 с (по первичной стороне) |
| Уставка | 10–100 % верхнего предела диапазона; срабатывание — при 100 % уставки |
| Гистерезис | 5–50 % значения срабатывания |
| Время срабатывания | 0,1–30 с |
| Блокировка при пуске | 0–30 с, отсчёт — когда ток достигнет около 30 % уставки; только в режиме превышения |
| После включения | блокировка около 1 с |
| Сброс | автоматический или ручной (DIP-переключатель); ручной — отключить питание не менее чем на 1 с |
| Повторяемость | по значению — ±0,5 % полной шкалы, по времени — ±50 мс (25 °C, влажность 65 %, номинальное питание) |
| Выход | 1 переключающий контакт (SPDT), нормально разомкнутый или замкнутый режим — DIP-переключателем |
| Нагрузка контакта | 5 А при 250 В AC и при 30 В DC (активная); до 1 250 ВА и 150 Вт; минимальная — 5 В DC, 10 мА (справочно) |
| Ресурс контакта | механический — не менее 10 млн; электрический — 50 000 при 5 А, 100 000 при 3 А (250 В AC или 30 В DC) |
| Индикаторы | PWR (зелёный) — питание; RY (жёлтый) — реле; ALM (красный) — мигает, пока идёт время срабатывания, затем горит |
| Температура | работа от −20 до +60 °C, хранение от −25 до +65 °C, без конденсата и обледенения |
| Влажность | 25–85 %, без конденсата |
| Высота | до 2 000 м |
| Изоляция | сопротивление не менее 20 МОм, прочность 2 000 В AC 1 мин — между клеммами и корпусом, между цепями питания, входа и выхода |
| Стойкость к помехам | 1 500 В по цепи питания, импульсы ±1 мкс / 100 нс с фронтом 1 нс |
| Вибростойкость | 10–55 Гц, амплитуда 0,35 мм, по 10 циклов 5 мин по X, Y, Z |
| Ударостойкость | 100 м/с², по 3 раза в 6 направлениях |
| Степень защиты | клеммы — IP20 |
| Стандарты | EN 60947-5-1 (загрязнение 2, категория установки III); UL 508 (Recognition), CSA C22.2 No.14, CCC GB/T 14048.5, KC; у изделий индонезийского производства (суффикс HI в номере партии) CSA, KC и CCC нет |
| Клеммы | винтовые, Pozidriv, 0,49–0,59 Н·м; одножильный провод 2,5 мм², многожильный AWG16 или AWG18 — с изолированным наконечником |
| Корпус | PC и ABS, UL 94 V-0, цвет N1.5; 22,5 × 90 × 100 мм (Ш × В × Г); около 150 г; на DIN-рейку |
Подключение и настройка
Вход подключают между общей клеммой C и одной из клемм I1, I2 или I3 — по нужному диапазону; подключение к неиспользуемой клемме ведёт к ложной работе. У K8AK-AS3 клемма I1 не используется, трансформатор K8AC-CT200L подключают выводами k и l. Питание — на A1 и A2, полярности у постоянного тока нет; выход — клеммы 11, 12 и 14. Режим, сброс и вид выхода задаются DIP-переключателем на нижней стороне корпуса, с завода все движки в OFF. Уставку выставляют при поданном токе: ручку SV поворачивают, пока ALM не начнёт мигать. Пример из даташита: у K8AK-AS3 на клеммах I3-COM диапазон 20–200 А; при уставке 50 % и гистерезисе 10 % реле срабатывает при 100 А и возвращается при 90 А.
K8AK-AS1 и K8AK-AS2 не рассчитаны на нагрузку-двигатель: пусковой ток двигателя на 5 А — около 30 А, это больше их перегрузки 150 % в течение 1 с. Двигатель контролируют через K8AK-AS3 и K8AC-CT200L; провод можно пропустить через трансформатор несколько раз — в примере даташита пять витков дают 25 А на входе. Импульсные блоки питания и другие цепи с ёмкостным входом реле не контролирует. Искажение формы входного тока — не более 30 %; при тиристорном или инверторном управлении погрешность велика. DIN-рейки — PFP-100N (100 см) и PFP-50N (50 см).
Документы
Исполнения и характеристики — по даташиту OMRON Single-phase Current Relay K8AK-AS (Cat. No. N179-E1-04, на английском).
