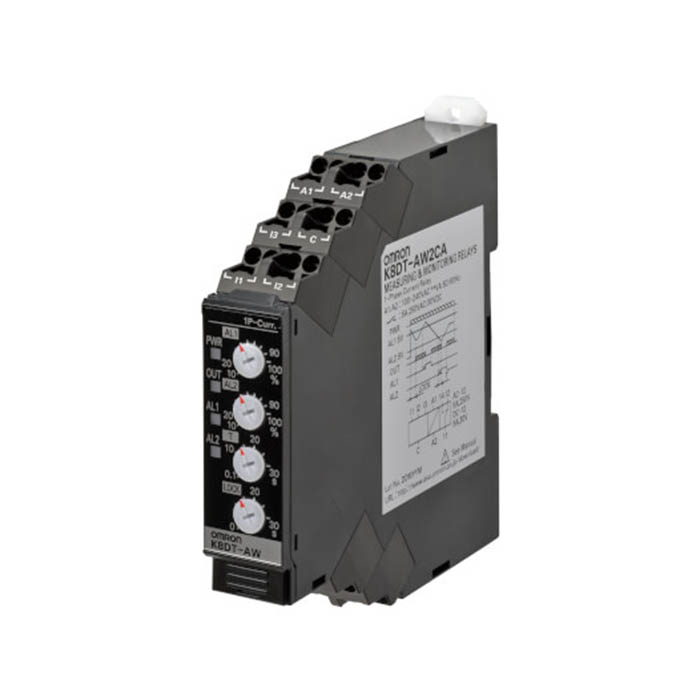

K8DT-AW — Реле контроля превышения и снижения тока (1 фаза)
Цена: Под заказ
Сигнализатор превышения и снижения тока OMRON в корпусе 17,5 мм: у K8DT-AW две уставки, AL1 и AL2, которые реле отслеживает одновременно, а тревога по любой из них снимает общий выход — переключающий контакт или, в исполнениях T, транзистор. Кроме пары «превышение — снижение» уставки можно поставить обе на превышение или обе на снижение. Ток — постоянный или переменный: от 2 мА до 5 А напрямую, до 5 А и через покупной трансформатор тока, от 10 до 200 А переменного тока — через трансформатор OMRON K8AC-CT200L. Клеммы Push-In Plus, монтаж на DIN-рейку или винтами.
С одной уставкой и регулируемым гистерезисом — K8DT-AS. Двухпороговое реле тока с двумя отдельными контактами, в корпусе 22,5 мм, — K8AK-AW. Для напряжения с теми же режимами — K8DT-VW. Раздел — 1 фаза.
Исполнения
После номера диапазона — выход (C — контакт, T — транзистор) и питание (D — 24 В AC/DC, A — 100–240 В AC): K8DT-AW1CD, K8DT-AW3TA и т. д.
| K8DT-AW1□□ | 2–20 мА, 10–100 мА, 50–500 мА AC/DC; прямой вход |
|---|---|
| K8DT-AW2□□ | 0,1–1 А и 0,5–5 А AC/DC; прямой вход или покупной трансформатор тока |
| K8DT-AW3□□ | 10–100 А и 20–200 А AC — только с трансформатором тока K8AC-CT200L |
Характеристики
| Режимы (AL1 / AL2) | превышение / снижение; превышение / превышение; снижение / снижение |
|---|---|
| Питание | D — 24 В AC 50/60 Гц или 24 В DC; A — 100–240 В AC 50/60 Гц; 85–110 % номинала |
| Потребление | 24 В AC/DC — не более 1,8 ВА / 1 Вт; 100–240 В AC — не более 2,5 ВА |
| Номинальное напряжение изоляции | 600 В AC |
| Частота входа | AW1 и AW2 — постоянный ток или переменный 45–65 Гц; AW3 — переменный 45–65 Гц |
| Входное сопротивление | AW1 — около 5 Ом, 1 Ом, 0,2 Ом; AW2 — около 0,12 Ом (нагрузка 0,5 ВА) и 0,02 Ом (1,5 ВА) |
| Перегрузка | AW1 и AW2 — 120 % верхнего предела длительно, 150 % — 1 с; AW3 с K8AC-CT200L — 120 % длительно, 200 % — 30 с, 600 % — 1 с |
| Уставки AL1 и AL2 | каждая 10–100 % верхнего предела диапазона |
| Гистерезис | 5 % значения срабатывания, постоянный |
| Время срабатывания | 0,1–30 с |
| Блокировка при пуске | 0–30 с, отсчёт — от около 30 % уставки; только для превышения |
| После включения | блокировка около 1 с |
| Сброс | автоматический или ручной; ручной — отключить питание не менее чем на 1 с |
| Повторяемость | по значению — ±0,5 % полной шкалы, по времени — ±50 мс |
| Выход | C — 1 переключающий контакт (11, 12, 14); T — 1 транзисторный (11, 14); в норме выход включён |
| Контакт | 5 А при 250 В AC или 30 В DC (активная); 1 А при 250 В AC и 0,2 А при 48 В DC (индуктивная); минимальная — 5 В DC, 10 мА (справочно) |
| Транзистор | схема NPN, подключение как втекающего или вытекающего выхода; 24 В DC (до 26,4 В), до 50 мА |
| Индикаторы | PWR (зелёный), OUT (жёлтый, в норме горит), ALM1 и ALM2 (красные) |
| Температура | работа от −20 до +60 °C, хранение от −25 до +65 °C |
| Влажность | 25–85 %, без конденсата; высота — до 2 000 м |
| Изоляция | не менее 20 МОм; 2 000 В AC 1 мин; импульсное напряжение 6 кВ |
| Вибро- и ударостойкость | 10–55 Гц, амплитуда 0,35 мм; удар 100 м/с² |
| Степень защиты | клеммы — IP20 |
| Стандарты | EN 60947-5-1; UL 60947-5-1 (Listing), Korean Radio Waves Act (Act 10564); CCC GB/T 14048.5 — кроме K8DT-AW□TD |
| Клеммы | Push-In Plus, 0,25–1,5 мм² (AWG24–AWG16), зачистка 8 мм; 10 А на полюс |
| Корпус | PC, UL 94 V-0; 17,5 × 90 × 90 мм; около 100 г |
Работа и подключение
Контакт 11–14 или транзисторный выход в норме включены и выключаются при тревоге. Пока тока нет, порог снижения держит тревогу; после включения контактора выход переходит в норму примерно через 250 мс, поэтому в примере схемы пуска даташит ставит таймер H3YN-2. Блокировка при пуске для порога снижения не работает. Режим и способ сброса задаёт DIP-переключатель на лицевой панели под крышкой (SW1 не используется); отдельно заказывается крышка лицевой панели Y92A-D1A. Вход — между C и одной из клемм I1, I2, I3, провода медные на 75 °C. Нагрузку-двигатель подключают только через K8DT-AW3 и трансформатор K8AC-CT200L.
Документы
Исполнения и характеристики — по даташиту OMRON Single-phase Overcurrent/Undercurrent Relay K8DT-AW (Cat. No. N202-E1-02, на английском).
