Контроллер уровня жидкости 61F-LS
Цена: Под заказ
Беспоплавковое реле уровня OMRON 61F-LS (Floatless Level Switch) — компактный прибор с цоколем на 8 или 11 контактов, который вставляют в розетку PF083A или PF113A: по электродам в резервуаре он включает и выключает насос наполнения или откачки. Серия выпускается в четырёх видах — обычном (N), с расширенными функциями в двух схемах контактов (S и A) и с питанием 24 В DC (B). Исполнения на переменном токе работают при температуре до +70 °C, а обычное допускает линию до электродов до 4 км (справочное значение).
Контроллеры уровня на DIN-рейку с регулировкой чувствительности от 10 до 100 кОм и таймером — K8AK-LS (22,5 мм, винтовые клеммы) и K8DT-LS (17,5 мм, Push-In Plus, релейный или транзисторный выход). Датчики утечки жидкости — K7L. Все модели — в разделе Уровень жидкости.
Исполнения
Обозначение 61F-LS-CPNN—FOV: NN — число контактов цоколя (11 или 08), F — вид (N, S, A, B), O — выход (R — реле, T — транзистор), V — питание (A — 100–240 В AC, B — 24 В AC, C — 24 В DC).
| 61F-LS-CP11-NRA | обычный; 11 контактов; реле; 100–240 В AC |
|---|---|
| 61F-LS-CP08-NRA | обычный; 8 контактов; реле; 100–240 В AC |

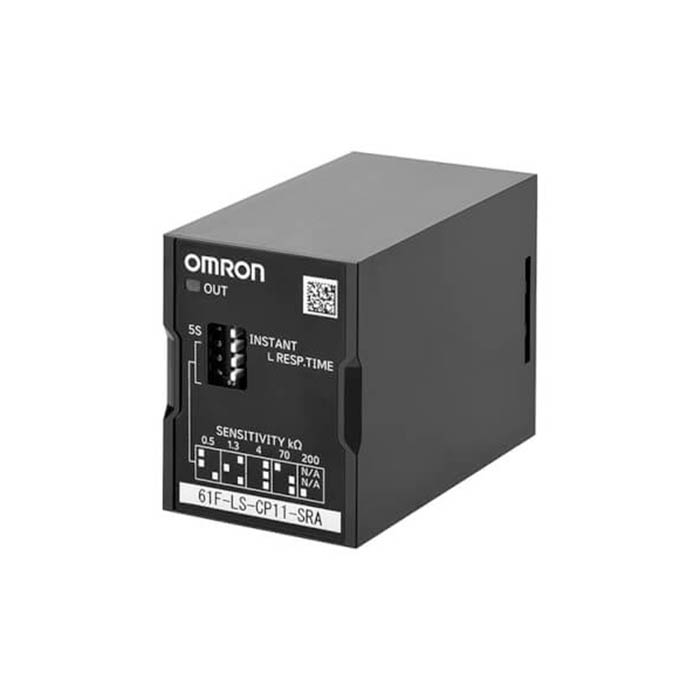

| 61F-LS-CP11-SRA | расширенный, схема S (sequential); 11 контактов; 100–240 В AC |
| 61F-LS-CP08-SRA | то же, 8 контактов; 100–240 В AC |
| 61F-LS-CP08-SRB | то же, 8 контактов; 24 В AC |
| 61F-LS-CP11-ARA | расширенный, схема A (advanced); 11 контактов; 100–240 В AC |
| 61F-LS-CP08-ARA | то же, 8 контактов; 100–240 В AC |
| 61F-LS-CP08-ARB | то же, 8 контактов; 24 В AC |
| 61F-LS-CP11-BTC | питание 24 В DC; 11 контактов; транзистор NPN |
| 61F-LS-CP11-BRC | питание 24 В DC; 11 контактов; реле |
Характеристики
| Среды по даташиту | N — обычная очищенная вода и стоки, в том числе при высокой температуре и на большом расстоянии; S и A — жидкости с высоким удельным сопротивлением (например, дистиллят) и с низким (солёная вода, стоки, кислоты, щёлочи); B — при питании от постоянного тока или батареи |
|---|---|
| Питание | N — 100–240 В AC; S и A — 100–240 В AC или 24 В AC, 50/60 Гц; B — 24 В DC; рабочий диапазон — 85–110 %, частота — ±5 Гц |
| Потребление | N, S, A — не более 3,2 ВА; B — не более 1 Вт |
| Выход N, S, A | реле: 5 А при 250 В AC (cos φ = 1), 1 А при 250 В AC (cos φ = 0,4); минимальная нагрузка — 5 В DC, 1 мА (справочно) |
| Выход B | транзистор NPN с открытым коллектором — 30 В DC, 100 мА, утечка не более 100 мкА; или реле (1a) — 30 В DC 5 А, 240 В AC 5 А; минимальная нагрузка — 5 В DC, 10 мА (справочно) |
| Сопротивление срабатывания | N — 4 кОм или более, возврата — 15 кОм или менее; S и A — по DIP-переключателю: 0,5; 1,3; 4; 70 или 200 кОм; B — ручкой, 0–100 кОм, возврат — не более 200 % срабатывания |
| Напряжение между электродами | 5 В AC |
| Время отклика | N — срабатывание до 80 мс, возврат до 160 мс; S и A — 5S или INSTANT по DIP-переключателю; B — до 1,5 с и до 3,0 с |
| Блокировка при включении | 3 с (индикатор мигает) |
| Линия до электродов | N — до 4 км; S и A — 4 км при порогах 0,5; 1,3 и 4 кОм, 50 м — при 70 кОм, 30 м — при 200 кОм; B — до 100 м (справочно, кабель VCT 3 × 0,75 мм², 600 В) |
| Ресурс | N, S, A — электрический не менее 100 000, механический не менее 5 млн; B (реле) — 70 000 и 20 млн |
| Изоляция | не менее 100 МОм (500 В DC); 2 000 В AC, 50/60 Гц, 1 мин |
| Температура | N, S, A — от −10 до +70 °C, влажность 25–90 %; B — от −10 до +55 °C, влажность 25–85 % |
| Стандарты | UL 61010-1, CAN/CSA C22.2 No.61010-1, CE, RCM, EN 61010-1, EN 61326-1 |
| Масса | около 100 г |
| Принадлежности | кронштейн PFC-N8 — в комплекте; розетки PF113A (11 контактов) и PF083A (8 контактов) — отдельно |
Работа и подключение
При наполнении насос останавливается, когда вода доходит до E1, и запускается, когда уровень опускается ниже E2; при откачке — наоборот. Общий электрод E3 — самый длинный, его обязательно заземляют. Для управления контактором используют электрод самоудержания E2: если управлять только по E1, контактор дребезжит на волнах и контакты обгорают. У исполнения B режим задают клеммы 7 и 8: разомкнуты — откачка, замкнуты — наполнение. Масла и другие жидкости с высоким удельным сопротивлением, плохо проводящие ток, 61F-LS не контролирует.
В последовательной работе (S) замыкающий контакт внутреннего реле выведен на клемму Ta, размыкающий — на Tb; в опережающей (A) — наоборот, и при снятом питании замкнуты Tc и Ta. После включения обе схемы работают одинаково, кроме случая, когда уровень в этот момент между E1 и E2; даташит рекомендует последовательную, если нет особых причин. Несколько 61F в одном резервуаре с общим электродом лучше брать одной серии 61F-LS, иначе — расширенного вида. 61F-LS заменяет прежние реле 61F-GP-N и 61F-GPN: например, 61F-GP-N → 61F-LS-CP11-NRA, 61F-GPN-BC → 61F-LS-CP11-BRC.
Документы
Характеристики — по даташиту OMRON Floatless Level Switch (Compact, Plug-in Type) 61F-LS (N231-E1-06, на английском).
