K8DS-PA — Реле контроля асимметрии, порядка и обрыва фаз (3 фазы)

Name: K8DS-PA — Реле контроля асимметрии, порядка и обрыва фаз (3 фазы)
Brand: OMRON
SKU: K8DS-PA

Документация

Даташит OMRON K8DS-PA N193-E1-03 (PDF, на английском)

Цена: Под заказ

Производитель: Omron

Артикул: K8DS-PA

Категория: 3 фазы

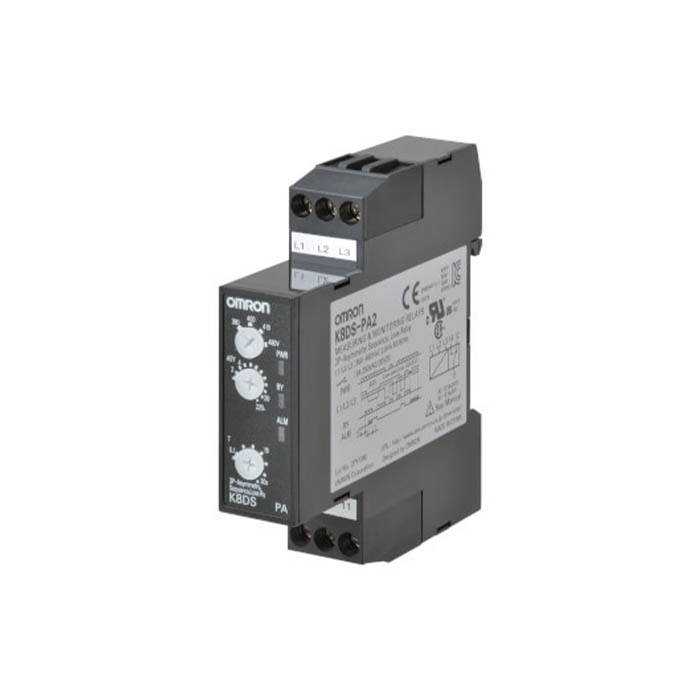

Реле асимметрии в узком корпусе — OMRON K8DS-PA шириной 17,5 мм — срабатывает, когда разность наибольшего и наименьшего напряжения трёхфазной трёхпроводной сети достигает уставки от 2 до 22 % номинала, а также при неверном порядке фаз и при обрыве фазы. Номинал, от которого считается порог, выбирают поворотным переключателем: 200, 220, 230 или 240 В у K8DS-PA1 и 380, 400, 415 или 480 В у K8DS-PA2. Выход — одно реле SPDT на 5 А при 250 В AC.

Асимметрию четырёхпроводной сети в корпусе 22,5 мм контролирует K8AK-PA. Асимметрию вместе с пере- и недонапряжением — K8DS-PZ в той же серии и K8DT-PZ с клеммами Push-In Plus. Вместо асимметрии пере- и недонапряжение — K8DS-PM. Все модели — в разделе Трёхфазные реле контроля.

Исполнения

K8DS-PA1	3 провода: 200, 220, 230 или 240 В AC
K8DS-PA2	3 провода: 380, 400, 415 или 480 В AC

Характеристики

Контроль	асимметрия напряжений, порядок чередования фаз, обрыв фазы
Вход	3 фазы, 3 провода, номинал — по исполнению и переключателю; 50/60 Гц; питание реле — от того же входа
Уставка ASY	2–22 %; порог = номинал × уставка
Срабатывание	разность наибольшего и наименьшего напряжения равна порогу или больше; гистерезис — 5 % значения срабатывания (фиксированный); сброс автоматический
Время	по асимметрии — 0,1–30 с (ручка T); по порядку фаз — 0,1 ± 0,05 с; по обрыву — не более 0,1 с
Обрыв фазы	любое линейное напряжение ниже 60 % номинала
Блокировка	после включения питания — 1 ± 0,5 с
Точность повторения	уставка — ±0,5 % полной шкалы, время — ±50 мс (25 °C, 65 %, номинальное питание)
Перегрузка	длительно 500 В
Потребление	K8DS-PA1 — около 1,7 ВА, K8DS-PA2 — около 2,8 ВА
Выход	1 реле SPDT (11-12-14), в норме включено; 5 А при 250 В AC и 5 А при 30 В DC (активная нагрузка); до 1 250 ВА, 150 Вт; минимальная нагрузка — 5 В DC, 10 мА (справочно)
Ресурс	механический — не менее 10 млн; электрический при 250 В AC — 50 000 (5 А) и 100 000 (3 А)
Индикаторы	PWR — зелёный, RY — жёлтый; ALM (красный) горит при асимметрии и обрыве, мигает при неверном порядке фаз
Изоляция	не менее 20 МОм; 2 000 В AC, 1 мин
Степень защиты	клеммы — IP20
Вибрация и удар	10–55 Гц, амплитуда 0,35 мм; 100 м/с²
Температура	работа — от −20 до +60 °C, хранение — от −25 до +65 °C, без конденсата и обледенения; влажность — 25–85 %
Высота	до 2 000 м
Стандарты	EN 60947-5-1; UL 508 (Recognition), CSA C22.2 No.14, Korean Radio Waves Act (Act 10564), CCC (GB/T 14048.5)
Корпус	PC и ABS, UL 94 V-0; 17,5 × 80 × 74 мм (в даташите — Ш × Г × В); около 65 г
Клеммы	винтовые, 0,49–0,59 Н·м; одножильный провод 2,5 мм², многожильный AWG16 и AWG18 — с наконечником с изолирующей втулкой

Монтаж и настройка

Переключатель номинала и ручки ASY и T — на передней панели, их настраивают прецизионной отвёрткой. Уставку находят по индикатору ALM: при поданном напряжении ручку ASY поворачивают, пока он не замигает. Фазы подключают к L1, L2 и L3 в правильном порядке; реле питается от L2–L3 и при очень низком напряжении на них не работает.

Обрыв фазы определяется по напряжению на входе реле: на стороне нагрузки его не видно, а в цепи работающего двигателя он не определяется. Искажение формы входного напряжения — не более 30 %; на выход преобразователя частоты и в цепи тиристорного управления реле не ставят, на входе преобразователя — только с сетевым фильтром на его первичной стороне.
