1 фаза

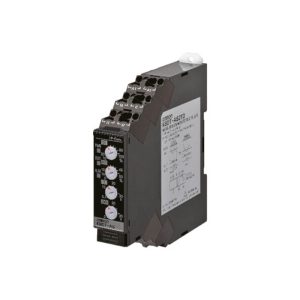

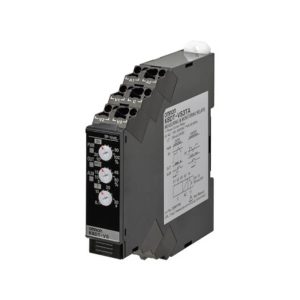

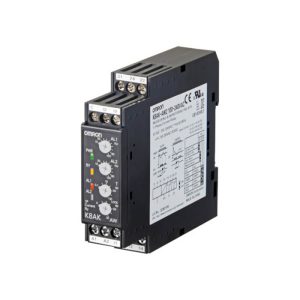

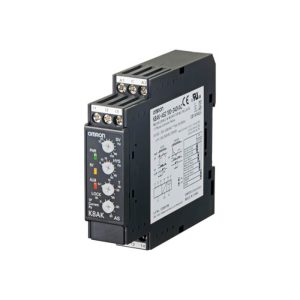

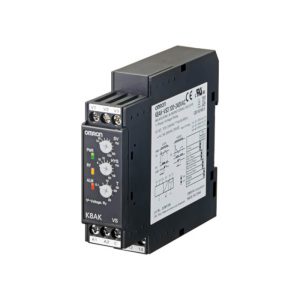

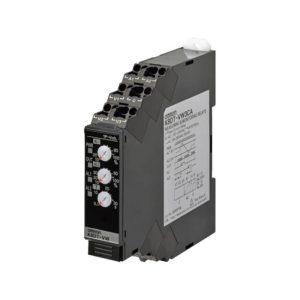

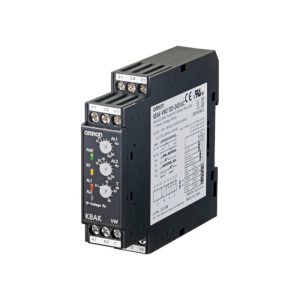

Однофазные реле контроля тока и напряжения OMRON двух серий: K8AK в корпусе шириной 22,5 мм с винтовыми клеммами и K8DT шириной 17,5 мм с клеммами Push-In Plus. В каждой серии по четыре реле — одно- и двухпороговые, по току и по напряжению; все принимают постоянный и переменный сигнал (исполнения на 10–200 А — только переменный ток) и срабатывают, когда он выходит за уставку дольше заданного времени. Описание каждой модели — по даташиту OMRON: исполнения, характеристики, подключение.

Как выбрать

Один порог или два. Реле с буквой S в обозначении (AS, VS) следят за одной уставкой; направление — вверх или вниз — выбирают DIP-переключателем, гистерезис регулируется от 5 до 50 %. Реле с буквой W (AW, VW) держат две уставки сразу — на превышение и на снижение — или обе в одну сторону (у K8AK-AW и K8AK-VW даташиты называют это режимом предварительной сигнализации); гистерезис у них постоянный, 5 %. У K8AK-AW и K8AK-VW каждая уставка выходит на свой контакт, у K8DT-AW и K8DT-VW выход общий.

Ток. Исполнения 1 (2–500 мА) и 2 (0,1–5 А, у K8AK-AS — до 8 А) принимают ток напрямую, исполнение 2 — и через покупной трансформатор тока с вторичным током до 1 или 5 А. Исполнение 3 рассчитано на 10–200 А переменного тока и работает только с трансформатором OMRON K8AC-CT200L. Двигатель по даташитам контролируют только исполнением 3: пусковой ток превышает перегрузочную способность исполнений 1 и 2. Для превышения тока есть блокировка на время пуска, до 30 с.

Напряжение. Исполнение 2 — поддиапазоны 1–10, 3–30 и 15–150 В, исполнение 3 — 20–200, 30–300 и 60–600 В; поддиапазон выбирают клеммой входа, частота входа — 40–500 Гц. Блокировка после включения питания — 1 или 5 с.

Выход и монтаж. K8AK — только релейные контакты и винтовые клеммы, 150 г. K8DT весит около 100 г, ставится на DIN-рейку или винтами и выпускается с транзисторным выходом: по брошюре OMRON такой выход надёжнее контакта, когда сигнал идёт на вход ПЛК или платы с током 5 мА и меньше. Питание у обеих серий — 24 В AC/DC или 100–240 В AC.

Реле контроля температуры — в разделе Температура, трёхфазные реле напряжения и чередования фаз — в разделе 3 фазы.

Документы

Даташиты OMRON (на английском): K8AK-AS, N179-E1-04; K8AK-AW, N180-E1-05; K8AK-VS, N181-E1-04; K8AK-VW, N182-E1-04; K8DT-AS, N201-E1-02; K8DT-AW, N202-E1-02; K8DT-VS, N203-E1-02; K8DT-VW, N204-E1-02. Выбор между сериями — брошюра Measuring and Monitoring Relays K8DT, N210-E1-02.
