K8DS-PM — Реле контроля напряжения, порядка и обрыва фаз (3 фазы)

Name: K8DS-PM — Реле контроля напряжения, порядка и обрыва фаз (3 фазы)
Brand: OMRON
SKU: K8DS-PM

Документация

Даташит OMRON K8DS-PM N192-E1-03 (PDF, на английском)

Цена: Под заказ

Производитель: Omron

Артикул: K8DS-PM

Категория: 3 фазы

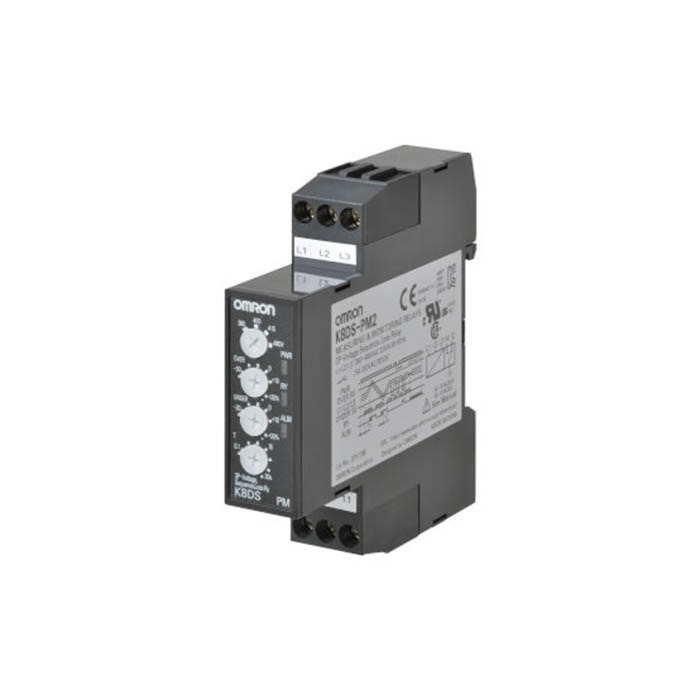

Реле напряжения с контролем фаз OMRON K8DS-PM в корпусе 17,5 мм отслеживает в трёхфазной трёхпроводной сети и повышение, и понижение напряжения, а также порядок чередования и обрыв фазы; все события выводятся на одно реле SPDT. Две ручки задают пороги OVER и UNDER — каждый в пределах от −30 до +25 % номинала, номинал (200, 220, 230 или 240 В у K8DS-PM1; 380, 400, 415 или 480 В у K8DS-PM2) выбирают поворотным переключателем, задержка по напряжению — от 0,1 до 30 с.

С раздельными выходами на пере- и недонапряжение и для четырёхпроводной сети — K8AK-PM (22,5 мм); с клеммами Push-In Plus и транзисторным исполнением — K8DT-PM. В серии K8DS без контроля повышения — K8DS-PU, с добавленной асимметрией — K8DS-PZ. Все модели — в разделе Трёхфазные реле контроля.

Исполнения

K8DS-PM1	3 провода: 200, 220, 230 или 240 В AC
K8DS-PM2	3 провода: 380, 400, 415 или 480 В AC

Характеристики

Контроль	перенапряжение, пониженное напряжение, порядок чередования фаз, обрыв фазы
Вход	3 фазы, 3 провода, номинал — по исполнению и переключателю; 50/60 Гц; питание реле — от того же входа
Уставки	OVER и UNDER — каждая от −30 до +25 % номинала
Срабатывание	при 100 % уставки; гистерезис — 5 % значения срабатывания (фиксированный); сброс автоматический
Время	по напряжению — 0,1–30 с (ручка T); по порядку фаз — 0,1 ± 0,05 с; по обрыву — не более 0,1 с
Обрыв фазы	любое линейное напряжение ниже 60 % номинала
Блокировка	после включения питания — 1 ± 0,5 с
Точность повторения	уставка — ±0,5 % полной шкалы, время — ±50 мс (25 °C, 65 %, номинальное питание)
Перегрузка	длительно 500 В
Потребление	K8DS-PM1 — около 1,7 ВА, K8DS-PM2 — около 2,8 ВА
Выход	1 реле SPDT (11-12-14), в норме включено; 5 А при 250 В AC и 5 А при 30 В DC (активная нагрузка); до 1 250 ВА, 150 Вт; минимальная нагрузка — 5 В DC, 10 мА (справочно)
Ресурс	механический — не менее 10 млн; электрический при 250 В AC — 50 000 (5 А) и 100 000 (3 А)
Индикаторы	PWR — зелёный, RY — жёлтый; ALM (красный) горит при пере- и недонапряжении и обрыве, мигает при неверном порядке фаз
Изоляция	не менее 20 МОм; 2 000 В AC, 1 мин
Степень защиты	клеммы — IP20
Вибрация и удар	10–55 Гц, амплитуда 0,35 мм; 100 м/с²
Температура	работа — от −20 до +60 °C, хранение — от −25 до +65 °C, без конденсата и обледенения; влажность — 25–85 %
Высота	до 2 000 м
Стандарты	EN 60947-5-1; UL 508 (Recognition), CSA C22.2 No.14, Korean Radio Waves Act (Act 10564), CCC (GB/T 14048.5)
Корпус	PC и ABS, UL 94 V-0; 17,5 × 80 × 74 мм (в даташите — Ш × Г × В); около 65 г
Клеммы	винтовые, 0,49–0,59 Н·м; одножильный провод 2,5 мм², многожильный AWG16 и AWG18 — с наконечником с изолирующей втулкой

Монтаж и настройка

Переключатель номинала и ручки OVER, UNDER и T настраивают прецизионной отвёрткой, ручки уставок вращают от минимума к максимуму. Порог находят по индикатору: при поданном напряжении ручку поворачивают, пока он не замигает. Пере- или недонапряжение фиксируется, даже если порог перешло только одно линейное напряжение. Фазы подключают к L1, L2 и L3 в правильном порядке; реле питается от L2–L3 и при очень низком напряжении на них не работает.

Обрыв фазы в цепи работающего двигателя не определяется ни на стороне питания, ни на стороне нагрузки: двигатель продолжает вращаться и наводит напряжение на отключённой фазе. На этот случай даташит советует контроль пониженного напряжения на выводах двигателя, с учётом того, что задержка отодвигает отключение. Искажение формы входного напряжения — не более 30 %; на выход преобразователя частоты и в цепи тиристорного управления реле не ставят.
