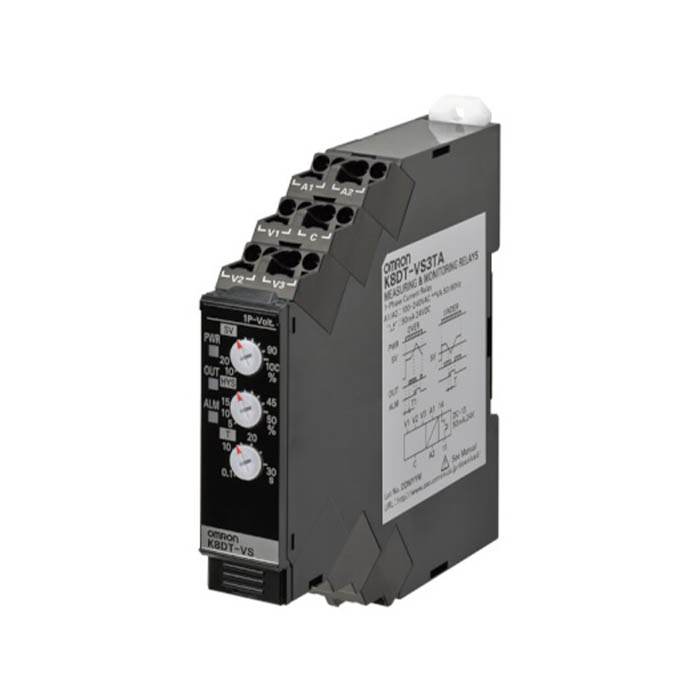

K8DT-VS — Реле контроля напряжения (1 фаза)
Цена: Под заказ
Реле напряжения OMRON шириной 17,5 мм с клеммами Push-In Plus защищает оборудование от аварийного напряжения по одной уставке: K8DT-VS работает либо на повышение, либо на понижение — одновременно оба порога оно не контролирует. Постоянное и переменное напряжение от 1 до 600 В делится на шесть поддиапазонов в двух исполнениях, частота входа — 40–500 Гц. Гистерезис настраивается от 5 до 50 %, время срабатывания — от 0,1 до 30 с, блокировка после включения — 1 или 5 с. Выход — переключающий контакт или транзистор, нормально разомкнутый или замкнутый по выбору.
Повышение и понижение одновременно, по двум уставкам, контролирует K8DT-VW. Та же функция в корпусе 22,5 мм с винтовыми клеммами — K8AK-VS. Контроль тока в корпусе 17,5 мм — K8DT-AS и K8DT-AW. Весь раздел — 1 фаза.
Исполнения
Буквы после номера — выход (C — контакт, T — транзистор) и питание (D — 24 В AC/DC, A — 100–240 В AC): K8DT-VS2CD, K8DT-VS3TA.
| K8DT-VS2□□ | 1–10 В (V1), 3–30 В (V2), 15–150 В (V3) AC/DC |
|---|---|
| K8DT-VS3□□ | 20–200 В (V1), 30–300 В (V2), 60–600 В (V3) AC/DC |
Характеристики
| Контроль | повышение или понижение напряжения |
|---|---|
| Питание | D — 24 В AC 50/60 Гц или 24 В DC; A — 100–240 В AC 50/60 Гц; 85–110 % номинала |
| Потребление | 24 В AC/DC — не более 1,8 ВА / 1 Вт; 100–240 В AC — не более 2,5 ВА |
| Номинальное напряжение изоляции | 600 В AC |
| Частота входа | 40–500 Гц |
| Входное сопротивление | VS2 — около 120 кОм, 320 кОм, 1,6 МОм; VS3 — около 1,2 МОм, 1,7 МОм, 3,1 МОм |
| Перегрузка | 115 % верхнего предела длительно, 125 % — 10 с (не выше 600 В AC) |
| Уставка | 10–100 % верхнего предела диапазона |
| Гистерезис | 5–50 % значения срабатывания |
| Время срабатывания | 0,1–30 с |
| После включения | блокировка 1 или 5 с |
| Сброс | автоматический или ручной; ручной — отключить питание не менее чем на 1 с |
| Повторяемость | по значению — ±0,5 % полной шкалы, по времени — ±50 мс |
| Выход | C — 1 переключающий контакт (11, 12, 14); T — 1 транзисторный (11, 14); нормально разомкнутый или замкнутый режим |
| Контакт | 5 А при 250 В AC или 30 В DC (активная); 1 А при 250 В AC и 0,2 А при 48 В DC (индуктивная); ресурс — 10 млн механический, 50 000 при 5 А, 100 000 при 3 А |
| Транзистор | схема NPN, втекающий или вытекающий выход; 24 В DC (до 26,4 В), до 50 мА |
| Индикаторы | PWR (зелёный), OUT (жёлтый), ALM (красный) |
| Температура | работа от −20 до +60 °C, хранение от −25 до +65 °C |
| Влажность | 25–85 %, без конденсата; высота — до 2 000 м |
| Изоляция | не менее 20 МОм; 2 000 В AC 1 мин; импульсное напряжение 6 кВ |
| Вибро- и ударостойкость | 10–55 Гц, амплитуда 0,35 мм; удар 100 м/с² |
| Степень защиты | клеммы — IP20 |
| Стандарты | EN 60947-5-1; UL 60947-5-1 (Listing), Korean Radio Waves Act (Act 10564), CCC GB/T 14048.5 |
| Клеммы | Push-In Plus, 0,25–1,5 мм² (AWG24–AWG16), зачистка 8 мм; 10 А на полюс |
| Корпус | PC, UL 94 V-0; 17,5 × 90 × 90 мм; около 100 г; на DIN-рейку или винтами |
Настройка
Четыре движка DIP-переключателя на лицевой панели, под крышкой, задают время блокировки после включения, способ сброса, вид выхода и режим — повышение или понижение; с завода все в OFF. Напряжение подают между клеммой C и одной из V1, V2, V3. Пример даташита: у K8DT-VS3 на клеммах V3 шкала 60–600 В; при уставке 50 % и гистерезисе 10 % в режиме повышения выход срабатывает при 300 В и возвращается при 270 В. Проверяют срабатывание, плавно поднимая напряжение от 80 % уставки, пока индикатор ALM не замигает; по истечении времени срабатывания переключается выход. Пример подключения транзисторного выхода в даташите — к входу ПЛК. Отдельно заказывается крышка лицевой панели Y92A-D1A.
Документы
Исполнения и характеристики — по даташиту OMRON Single-phase Voltage Relay K8DT-VS (Cat. No. N203-E1-02, на английском).
