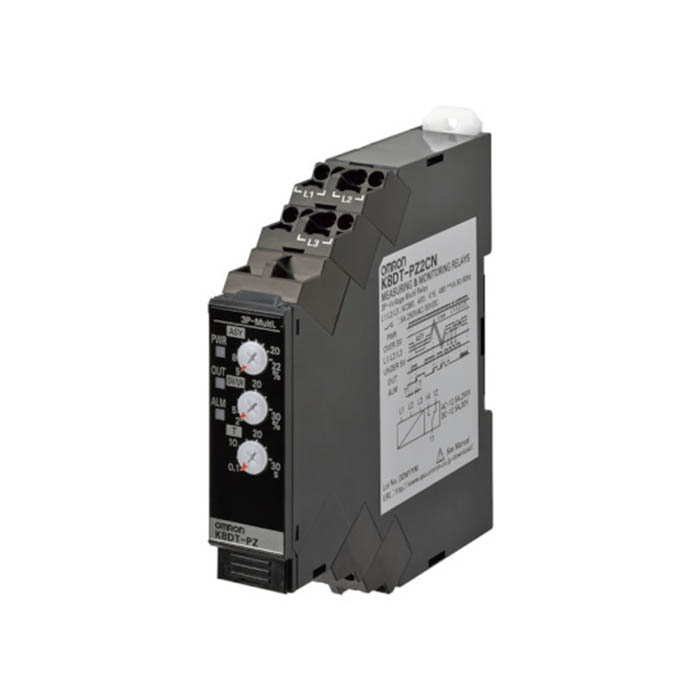

K8DT-PZ — Реле контроля напряжения, асимметрии, порядка и обрыва фаз (3 фазы)
Цена: Под заказ
Реле напряжения, асимметрии и чередования фаз OMRON K8DT-PZ с клеммами Push-In Plus контролирует пять параметров трёхфазной трёхпроводной сети: повышение и понижение напряжения (общая ручка OV/UV, от 2 до 30 % номинала), асимметрию (ручка ASY, от 5 до 22 %), порядок чередования и обрыв фазы. Гистерезис фиксированный — 2 % значения срабатывания. Выход — реле SPDT или транзистор, ширина корпуса 17,5 мм; номинал (200–240 В у K8DT-PZ1, 380–480 В у K8DT-PZ2) выбирают DIP-переключателем.
Тот же набор функций с винтовыми клеммами — K8DS-PZ. В серии K8DT без асимметрии, с раздельными уставками OVER и UNDR, — K8DT-PM, только порядок и обрыв фаз — K8DT-PH. Асимметрию четырёхпроводной сети контролирует K8AK-PA. Все модели — в разделе Трёхфазные реле контроля.
Исполнения
| K8DT-PZ1CN | 3 провода: 200, 220, 230, 240 В AC; реле SPDT |
|---|---|
| K8DT-PZ1TN | 3 провода: 200, 220, 230, 240 В AC; транзисторный выход |
| K8DT-PZ2CN | 3 провода: 380, 400, 415, 480 В AC; реле SPDT |
| K8DT-PZ2TN | 3 провода: 380, 400, 415, 480 В AC; транзисторный выход |
| Y92A-D1A | передняя крышка, заказывается отдельно |
Характеристики
| Контроль | перенапряжение, пониженное напряжение, асимметрия, порядок чередования фаз, обрыв фазы |
|---|---|
| Вход | 3 фазы, 3 провода, номинал — по исполнению и DIP-переключателю; 50/60 Гц; питание реле — от того же входа |
| Уставка OV/UV | 2–30 % номинала: перенапряжение — от +2 до +30 %, пониженное — от −2 до −30 %; при номинале 200 В — 204–260 В и 140–196 В |
| Уставка ASY | 5–22 % номинала; при номинале 200 В — от 10 до 44 В |
| Срабатывание | по напряжению — при 100 % уставки; по асимметрии — когда разность наибольшего и наименьшего напряжения равна порогу или больше; гистерезис — 2 % значения срабатывания (фиксированный); сброс автоматический |
| Время | по напряжению и асимметрии — 0,1–30 с (ручка T); по порядку фаз — 0,1 ± 0,05 с; по обрыву — не более 0,1 с |
| Обрыв фазы | любое линейное напряжение ниже 60 % номинала |
| Блокировка | после включения питания — 1 или 5 с (DIP) |
| Точность повторения | уставка — ±0,5 % полной шкалы, время — ±50 мс (25 °C, 65 %, номинальное питание) |
| Перегрузка | длительно 528 В |
| Потребление | K8DT-PZ1 — около 1,7 ВА, K8DT-PZ2 — около 2,7 ВА |
| Релейный выход | SPDT (11-12-14), в норме включён; активная нагрузка — 5 А при 250 В AC, 5 А при 30 В DC; индуктивная — 1 А при 250 В AC, 0,2 А при 48 В DC; минимальная нагрузка — 5 В DC, 10 мА (справочно) |
| Ресурс реле | механический — не менее 10 млн; электрический — 50 000 (5 А) и 100 000 (3 А) при 250 В AC или 30 В DC |
| Транзисторный выход | клеммы 11 и 14; 24 В DC (не выше 26,4 В), до 50 мА DC; внутри — NPN, подключается и как sinking, и как sourcing |
| Индикаторы | PWR — зелёный, OUT — жёлтый; ALM (красный) горит при отклонении напряжения, асимметрии и обрыве, мигает при неверном порядке фаз |
| Изоляция | не менее 20 МОм; 2 000 В AC, 1 мин; номинальное напряжение изоляции — 528 В AC; импульсное — 6 кВ |
| Степень защиты | клеммы — IP20 |
| Вибрация и удар | 10–55 Гц, амплитуда 0,35 мм; 100 м/с² |
| Температура | работа — от −20 до +60 °C, хранение — от −25 до +65 °C, без конденсата и обледенения; влажность — 25–85 % |
| Высота | до 2 000 м |
| Стандарты | EN 60947-5-1; UL 60947-5-1 (Listing), Korean Radio Waves Act (Act 10564), CCC (GB/T 14048.5), LR (категория ENV1.2) |
| Корпус | PC, UL 94 V-0; 17,5 × 90 × 90 мм; около 100 г |
| Клеммы | Push-In Plus: одножильный и многожильный провод или наконечник, 0,25–1,5 мм² (AWG24–AWG16); зачистка — 8 мм; до 10 А на полюс |
Монтаж и настройка
DIP-переключатель — под крышкой на передней панели, крышку открывают при снятом питании: SW1 — блокировка (с завода 1 с), SW3 и SW4 — номинал (с завода 200 В у K8DT-PZ1 и 380 В у K8DT-PZ2), SW2 нет. Уставку ASY ставят не больше уставки OV/UV, иначе первым срабатывает контроль напряжения и сигнала асимметрии не будет; ручки вращают от минимума к максимуму. Пример из даташита: при номинале 200 В и ASY = 10 % сигнал асимметрии выдаётся, когда разность наибольшего и наименьшего линейного напряжения превышает 20 В.
Обрыв фазы определяется только при включении питания двигателя и только на стороне питания. Реле питается от L1–L2 и при очень низком напряжении на них не работает. Искажение формы входного напряжения — не более 30 %; на выход преобразователя частоты и в цепи тиристорного управления реле не ставят. Крепление — на DIN-рейку или двумя винтами M3.
Документы
Характеристики — по даташиту OMRON Three-phase Voltage, Asymmetry, and Phase-sequence Phase-loss Relay K8DT-PZ (N208-E1-02, на английском). Как и у K8DT-PM, перечень свойств на первой странице называет обнаружение обрыва при работающем двигателе, а раздел вопросов и меры предосторожности — нет; карточка следует им.
