K8DS-PU — Реле контроля пониженного напряжения, порядка и обрыва фаз (3 фазы)

Name: K8DS-PU — Реле контроля пониженного напряжения, порядка и обрыва фаз (3 фазы)
Brand: OMRON
SKU: K8DS-PU

Документация

Даташит OMRON K8DS-PU N191-E1-03 (PDF, на английском)

Цена: Под заказ

Производитель: Omron

Артикул: K8DS-PU

Категория: 3 фазы

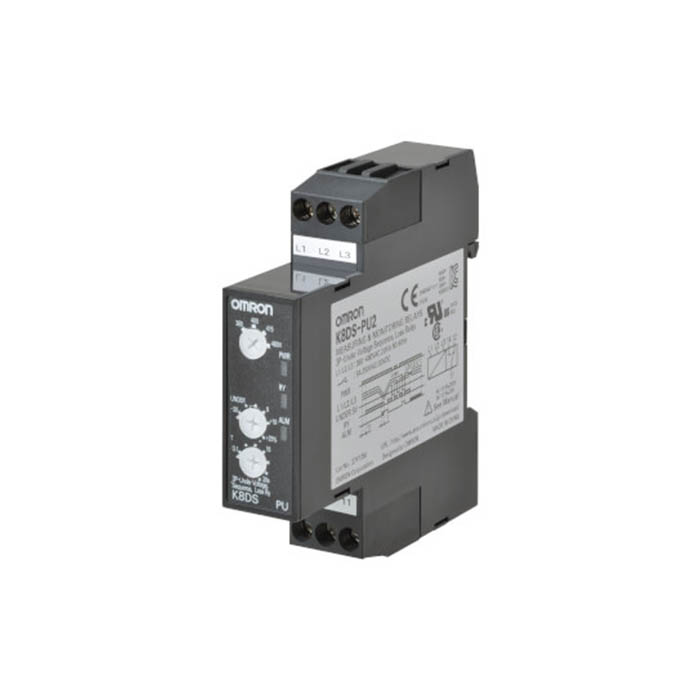

Реле пониженного напряжения и чередования фаз OMRON K8DS-PU в корпусе шириной 17,5 мм следит за трёхфазной трёхпроводной сетью: срабатывает, когда любое линейное напряжение падает ниже уставки, а также при неверном порядке фаз и при обрыве фазы. Номинал выбирают поворотным переключателем — 200, 220, 230 или 240 В у K8DS-PU1 и 380, 400, 415 или 480 В у K8DS-PU2; уставка UNDER — от −30 до +25 % номинала, задержка — от 0,1 до 30 с. Все события выводятся на одно реле SPDT; перенапряжение K8DS-PU не контролирует.

С контролем и повышения, и понижения напряжения в той же серии — K8DS-PM, с добавленной к ним асимметрией — K8DS-PZ; только порядок и обрыв фаз — K8DS-PH1. С двумя отдельными выходами по напряжению и для четырёхпроводной сети — K8AK-PM в корпусе 22,5 мм. Все модели — в разделе Трёхфазные реле контроля.

Исполнения

K8DS-PU1	3 провода: 200, 220, 230 или 240 В AC
K8DS-PU2	3 провода: 380, 400, 415 или 480 В AC

Характеристики

Контроль	пониженное напряжение, порядок чередования фаз, обрыв фазы
Вход	3 фазы, 3 провода, номинал — по исполнению и переключателю; 50/60 Гц; питание реле — от того же входа
Уставка UNDER	от −30 до +25 % номинала; при номинале 200 В — от 140 до 250 В
Срабатывание	при 100 % уставки; гистерезис — 5 % значения срабатывания (фиксированный); сброс автоматический
Время	по напряжению — 0,1–30 с (ручка T); по порядку фаз — 0,1 ± 0,05 с; по обрыву — не более 0,1 с
Обрыв фазы	любое линейное напряжение ниже 60 % номинала
Блокировка	после включения питания — 1 ± 0,5 с
Точность повторения	уставка — ±0,5 % полной шкалы, время — ±50 мс (25 °C, 65 %, номинальное питание)
Перегрузка	длительно 500 В
Потребление	K8DS-PU1 — около 1,7 ВА, K8DS-PU2 — около 2,8 ВА
Выход	1 реле SPDT (11-12-14), в норме включено; 5 А при 250 В AC и 5 А при 30 В DC (активная нагрузка); до 1 250 ВА, 150 Вт; минимальная нагрузка — 5 В DC, 10 мА (справочно)
Ресурс	механический — не менее 10 млн; электрический при 250 В AC — 50 000 (5 А) и 100 000 (3 А)
Индикаторы	PWR — зелёный, RY — жёлтый; ALM (красный) горит при пониженном напряжении и обрыве, мигает при неверном порядке фаз
Изоляция	не менее 20 МОм; 2 000 В AC, 1 мин
Степень защиты	клеммы — IP20
Вибрация и удар	10–55 Гц, амплитуда 0,35 мм; 100 м/с²
Температура	работа — от −20 до +60 °C, хранение — от −25 до +65 °C, без конденсата и обледенения; влажность — 25–85 %
Высота	до 2 000 м
Стандарты	EN 60947-5-1; UL 508 (Recognition), CSA C22.2 No.14, Korean Radio Waves Act (Act 10564), CCC (GB/T 14048.5)
Корпус	PC и ABS, UL 94 V-0; 17,5 × 80 × 74 мм (в даташите — Ш × Г × В); около 65 г
Клеммы	винтовые, 0,49–0,59 Н·м; одножильный провод 2,5 мм², многожильный AWG16 и AWG18 — с наконечником с изолирующей втулкой

Монтаж и настройка

Поворотный переключатель номинала, ручки UNDER и T — на передней панели; их настраивают прецизионной отвёрткой, ручку уставки вращают от минимума к максимуму. Уставку находят по индикатору ALM: при поданном напряжении ручку поворачивают, пока он не замигает. Понижение фиксируется, даже если ниже уставки упало только одно линейное напряжение. Реле питается от L2–L3: при очень низком напряжении на них оно не работает.

Обрыв фазы в цепи работающего двигателя K8DS-PU не определяет — ни на стороне питания, ни на стороне нагрузки: двигатель продолжает вращаться и наводит напряжение на отключённой фазе. Для такого случая даташит советует использовать контроль пониженного напряжения на выводах двигателя, учитывая, что задержка отодвигает отключение. Искажение формы входного напряжения — не более 30 %; на выход преобразователя частоты и в цепи тиристорного управления реле не ставят.
