Усилитель датчиков утечки жидкости K7L
Цена: Под заказ

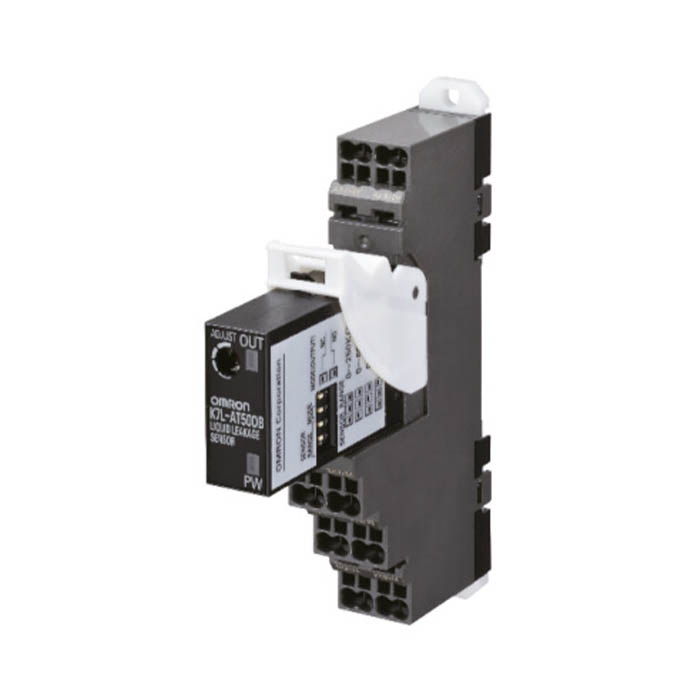

Усилитель датчиков утечки жидкости OMRON K7L определяет появление жидкости на ленточном датчике (Sensing Band) или точечном датчике по сопротивлению между электродами и выдаёт сигнал транзисторным выходом с открытым коллектором. Серия делится на две ветви: K7L-AT50 — для жидкостей с сопротивлением до 50 МОм, в том числе чистой и дистиллированной воды и IPA, с кабелем до 50 м и лентой до 10 м, — и K7L-U для длинных линий, где кабель и лента вместе — до 400 м, а порог — до 1 МОм. Среди примеров применения в даташите — и контроль уровня чистой воды в ванне гальванической установки.
Кондуктометрические контроллеры уровня, управляющие насосом наполнения или откачки, — K8AK-LS, K8DT-LS и реле уровня в розетку 61F-LS. Все модели — в разделе Уровень жидкости.
Исполнения
Буквы после основы обозначения: D — с обнаружением обрыва датчика (выход подключается как NPN), DP — с обнаружением обрыва и подключением с общим плюсом (как PNP), B — корпус для розетки Push-In Plus P2RF-08-PU; без B — для розетки с винтовыми клеммами.
| K7L-AT50, K7L-AT50B | до 50 МОм; кабель до 50 м, лента до 10 м; без обнаружения обрыва |
|---|---|
| K7L-AT50D, K7L-AT50DB | то же, с обнаружением обрыва |
| K7L-AT50DP, K7L-AT50DPB | то же, с обнаружением обрыва, общий плюс |
| K7L-U, K7L-UB | до 1 МОм; кабель и лента вместе до 400 м; без обнаружения обрыва |
| K7L-UD, K7L-UDB | то же, с обнаружением обрыва |
| K7L-UDP, K7L-UDPB | то же, с обнаружением обрыва, общий плюс |
Характеристики
| Принцип | сопротивление между электродами, переменный сигнал на ленте |
|---|---|
| Питание | 12–24 В DC (допустимо 10–30 В DC); потребление не более 1 Вт |
| Порог K7L-AT50 | от 0 Ом до 50 МОм; диапазоны DIP-переключателем: 0–250 кОм, 0–600 кОм, 0–5 МОм, 0–50 МОм; внутри диапазона — регулятор ADJUST (с завода — верхний предел) |
| Порог K7L-U | 0–1 МОм, регулятор ADJUST (с завода — верхний предел) |
| Сопротивление возврата | не менее 105 % порога |
| Время отклика | срабатывание и возврат — до 800 мс; после включения питания — до 2 с |
| Выход | открытый коллектор, до 30 В DC, 100 мА — на утечку и на обрыв датчика; включение при утечке или выключение — DIP-переключателем |
| Обрыв датчика | у D и DP: контрольный сигнал до 10 В DC, 200 мс; обнаружение — до 10 с; возврат — сбросом питания |
| Кабель | трёхжильный VCT 0,75 мм², 600 В, в полной изоляции (можно 0,2 мм²), с лентой OMRON |
| Изоляция | 10 МОм при 100 В DC; 1 000 В AC, 50/60 Гц, 1 мин — между корпусом и токоведущими частями |
| Температура | при работе — от −10 до +55 °C; влажность — 45–85 % |
| Стандарты | UL 508, CAN/CSA C22.2 No.14; CE (EN 55011, EN 61000-6-2); RCM; KOSHA; UL Listing — только с розеткой P2RF-08-PU, сам усилитель — UL Recognized |
| Масса | около 14 г |
Датчики и принадлежности
Ленточные датчики F03-15, F03-16PE, F03-16PT, F03-16SF, F03-16SFC; у F03-16PE сердечник из нержавеющей стали SUS316 и оболочка из полиэтилена, у F03-16PT оболочка из фторопласта — она стойче к высокой температуре и химикатам. Точечные датчики F03-16PS и F03-16PS-F — для исполнений без обнаружения обрыва (AT50, AT50B, U, UB). Наклейки и кронштейны для ленты и точечных датчиков — F03-25, F03-26PES, F03-26PEN, F03-26PTN, F03-26PS; клеммник F03-20 и терминатор F03-20T. Розетки: P2RFZ-08 (можно круглые наконечники) и P2RFZ-08-E — для исполнений без B, P2RF-08-PU — для исполнений с B; с неподходящей розеткой табличка усилителя оказывается вверх ногами.
Лента подключается между клеммами 2 и 4 усилителя трёхжильным кабелем — к клеммам 2, 3 и 4: третья жила идёт параллельно сигнальной, и усилитель вычитает наведённую помеху. Переменный сигнал на ленте защищает её от электрокоррозии, а развязка цепей питания и измерения позволяет ставить несколько усилителей в одном месте; у K7L-U ширина корпуса 16 мм, двенадцать усилителей занимают 192 мм. Если в одном резервуаре во взрывоопасной зоне стоят два K7L или больше, резервуары заземляют.
Документы
Характеристики и принадлежности — по даташиту OMRON Liquid Leakage Sensor Amplifiers K7L Series (N211-E1-15, на английском).
