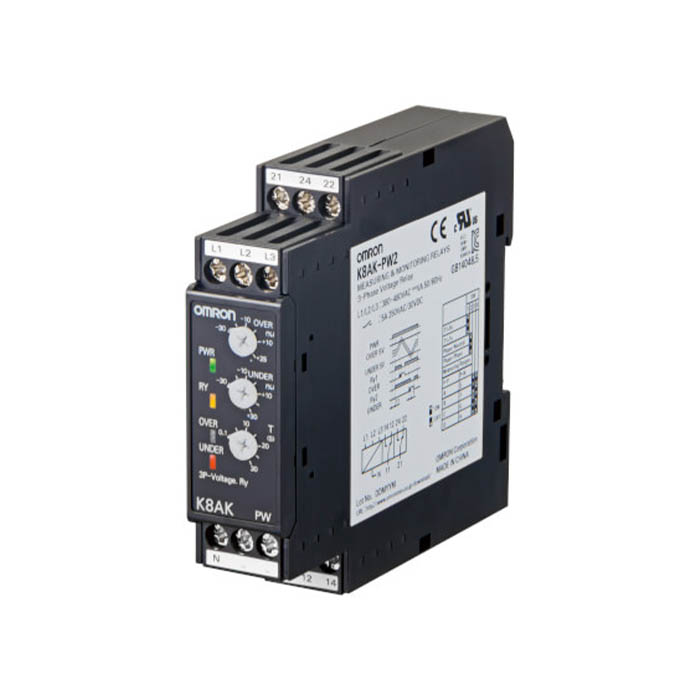

K8AK-PW — Реле контроля напряжения (3 фазы)
Цена: Под заказ
Трёхфазное реле напряжения OMRON K8AK-PW отслеживает перенапряжение и пониженное напряжение в сети с тремя или четырьмя проводами: при трёх проводах оно контролирует линейные напряжения, при четырёх — фазные относительно нейтрали, схему и номинал выбирают DIP-переключателем. Для каждого события — свой выход SPDT, пороги задают ручки OVER и UNDER в пределах от −30 до +25 % номинала, задержку — ручка T, от 0,1 до 30 с. Корпус 22,5 мм с винтовыми клеммами, установка на DIN-рейку.
Порядок чередования и обрыв фазы K8AK-PW не контролирует: эти функции вместе с теми же двумя выходами по напряжению есть у K8AK-PM. В корпусе 17,5 мм пере- и недонапряжение трёхпроводной сети контролируют K8DS-PM, K8DT-PM и — вместе с асимметрией — K8DS-PZ. Все модели — в разделе Трёхфазные реле контроля.
Исполнения
| K8AK-PW1 | 3 провода: 200, 220, 230, 240 В AC; 4 провода: 115, 127, 133, 138 В AC |
|---|---|
| K8AK-PW2 | 3 провода: 380, 400, 415, 480 В AC; 4 провода: 220, 230, 240, 277 В AC |
Характеристики
| Контроль | перенапряжение и пониженное напряжение в каждой из трёх фаз |
|---|---|
| Вход | 3 фазы, 3 или 4 провода, номинал — по исполнению; 50/60 Гц; питание реле — от того же входа |
| Уставки | OVER и UNDER — каждая от −30 до +25 % номинала; при номинале 200 В — от 140 до 250 В |
| Срабатывание | при 100 % уставки; гистерезис — 5 % значения срабатывания (фиксированный); сброс автоматический |
| Задержка | 0,1–30 с; блокировка после включения питания — 1 или 5 с (DIP) |
| Точность повторения | уставка — ±0,5 % полной шкалы, время — ±50 мс (25 °C, 65 %, номинальное питание) |
| Перегрузка | длительно 115 % максимального входа, 10 с — 125 % (до 600 В AC) |
| Потребление | около 4,4 ВА |
| Выходы | 2 реле SPDT, в норме включены: 11-12-14 — перенапряжение, 21-22-24 — пониженное напряжение; 5 А при 250 В AC и 5 А при 30 В DC (активная нагрузка); до 1 250 ВА, 150 Вт; минимальная нагрузка — 5 В DC, 10 мА (справочно) |
| Ресурс | механический — не менее 10 млн; электрический — 50 000 (5 А) и 100 000 (3 А) при 250 В AC или 30 В DC |
| Индикаторы | PWR — зелёный, RY — жёлтый, OVER и UNDER — красные: мигают, пока идёт отсчёт задержки, затем горят |
| Изоляция | 20 МОм; 2 000 В AC, 1 мин |
| Степень защиты | клеммы — IP20 |
| Вибрация и удар | 10–55 Гц, амплитуда 0,35 мм; 100 м/с² |
| Температура | работа — от −20 до +60 °C, хранение — от −25 до +65 °C, без конденсата и обледенения; влажность — 25–85 % |
| Высота | до 2 000 м |
| Стандарты | EN 60947-5-1; UL 508 (Recognition); CSA C22.2 No.14, KC и CCC (GB/T 14048.5) — кроме изделий, выпущенных в Индонезии (суффикс HI в номере партии) |
| Корпус | PC и ABS, UL 94 V-0; 22,5 × 90 × 100 мм (Ш × В × Г); около 150 г |
| Клеммы | винты Pozidriv, 0,49–0,59 Н·м; одножильный провод 2,5 мм², многожильный AWG16 и AWG18 — с наконечником с изолирующей втулкой |
Монтаж и настройка
DIP-переключатель на нижней стороне корпуса: SW1 — время блокировки после включения, SW2 — три или четыре провода, SW3 и SW4 — номинал. С завода все движки выключены; при выключенных SW2, SW3 и SW4 у K8AK-PW1 выбрана трёхпроводная сеть 200 В. Схема на переключателе должна совпадать с подключением: L1, L2, L3 — для трёх проводов, L1, L2, L3 и N — для четырёх. Фазы подключают в правильном порядке — иначе, по даташиту, реле нормально не работает.
Порог срабатывания находят по индикатору: при поданном напряжении ручку поворачивают, пока индикатор не замигает — уставка сравнялась со входом. Чтобы уменьшить погрешность уставки, ручку всегда вращают от минимума к максимуму. Перенапряжение фиксируется, даже если порог превышен только в одной фазе; так же и с пониженным напряжением. Если напряжение L1–L2, от которого питается реле, падает ниже 60 % номинала, реле не работает.
На выход преобразователя частоты и в цепи тиристорного управления реле не ставят; на входе преобразователя — только с сетевым фильтром на его первичной стороне. Ручки настраивают прецизионной отвёрткой: у них есть упоры, дальше крайних положений их не проворачивают.
Документы
Характеристики — по даташиту OMRON Three-phase Voltage Relay K8AK-PW (N184-E1-04, на английском).
