K8DT-TH — Реле контроля температуры (термопары и термосопротивления)
Цена: Под заказ

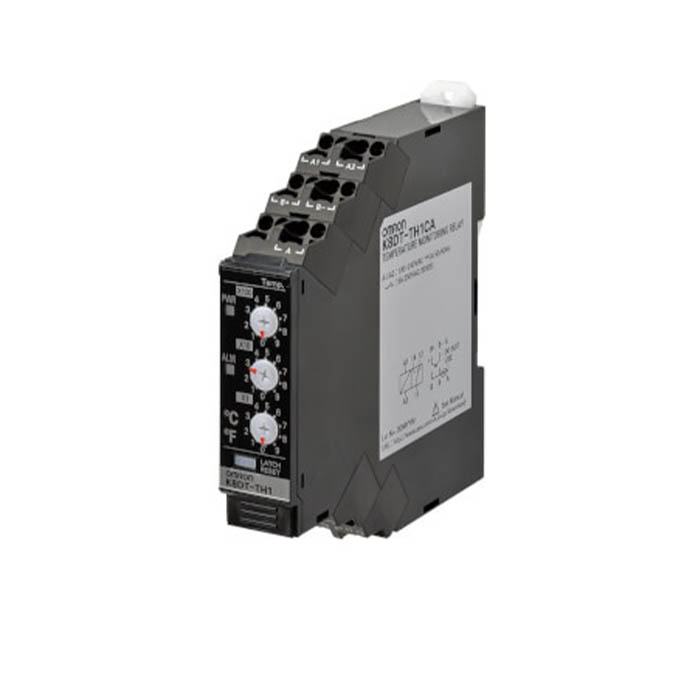

Реле контроля температуры OMRON в корпусе шириной 17,5 мм подаёт тревогу, когда температура с термопары или платинового термометра сопротивления поднимается выше уставки или опускается ниже неё — режим выбирают DIP-переключателем. Уставку K8DT-TH набирают тремя поворотными переключателями: у K8DT-TH1 — от 0 до 999 °C с шагом 1 °C, у K8DT-TH2 — до 1 800 °C с шагом 10 °C. Выход по умолчанию самоблокирующийся: тревога держится, пока её не сбросят кнопкой LATCH_RESET, даже после перезапуска питания. Даташит называет основное применение — защиту нагревателей от перегрева.
Защита двигателя по встроенному PTC-термистору, без уставки, — K8AK-TS/PT. Реле тока и напряжения той же серии в корпусе 17,5 мм — K8DT-AS, K8DT-VS и другие в разделе 1 фаза. Раздел этой карточки — Температура.
Исполнения
Буквы после номера — выход (C — переключающий контакт, T — транзистор) и питание (D — 24 В AC/DC, A — 100–240 В AC): K8DT-TH1CD, K8DT-TH2TA.
| K8DT-TH1□□ | термопары K, J, T, E и Pt100, Pt1000; уставка 0–999 °C или °F, шаг 1° |
|---|---|
| K8DT-TH2□□ | термопары K, J, T, E, B, R, S, PL II; шаг уставки 10 °C или 10 °F |
Характеристики
| Уставка TH1, °C | K — 0–999; J — 0–850; T — 0–400; E — 0–600; Pt100 и Pt1000 — 0–850 |
|---|---|
| Уставка TH2, °C | K — 0–1 300; J — 0–850; T — 0–400; E — 0–600; B — 100–1 800; R и S — 0–1 700; PL II — 0–1 300 |
| Входной диапазон, °C | TH1: K — от −20 до 1 019, J, Pt100 и Pt1000 — до 870, T — до 420, E — до 620; TH2: J, T, E — как у TH1, K и PL II — до 1 320, B — от 0 до 1 820, R и S — до 1 720 |
| Точность | TH1 — ±1 % диапазона уставки или ±4 °C, что больше; TH2 — ±1 % полной шкалы |
| Гистерезис | 2 °C (2 °F) |
| Цикл измерения | 100 мс |
| Режимы | тревога по верхнему или нижнему пределу; с фиксацией или без; нормально разомкнутый или замкнутый выход; °C или °F |
| Защита уставки | кнопка LATCH_RESET, удержание не менее 5 с; включена — мигает PWR |
| Ошибки | обрыв датчика, ошибка входа, уставка вне диапазона, ошибка памяти — мигает ALM, выход в тревоге |
| Питание | D — 24 В AC 50/60 Гц или 24 В DC; A — 100–240 В AC 50/60 Гц; 85–110 % номинала |
| Потребление | 24 В AC или DC — не более 2,1 ВА или 1,2 Вт; 100–240 В AC — не более 3,1 ВА |
| Номинальное напряжение изоляции | 253 В AC |
| Выход | C — 1 переключающий контакт (11, 12, 14); T — 1 транзисторный (11, 14) |
| Контакт | 5 А при 250 В AC или 30 В DC (активная); 1 А при 250 В AC и 0,2 А при 48 В DC (индуктивная); минимальная — 5 В DC, 10 мА (справочно); ресурс — 10 млн механический, 50 000 при 5 А, 100 000 при 3 А |
| Транзистор | схема NPN, втекающий или вытекающий выход; 24 В DC (до 26,4 В), до 50 мА |
| Индикаторы | PWR (зелёный), ALM (красный) |
| Температура | работа от −20 до +60 °C, хранение от −25 до +65 °C, без конденсата и обледенения |
| Влажность | 25–85 %, без конденсата; высота — до 2 000 м |
| Изоляция | не менее 20 МОм; 3 000 В AC 1 мин; импульсное напряжение 6 кВ |
| Вибро- и ударостойкость | 10–55 Гц, амплитуда 0,35 мм; удар 100 м/с² |
| Степень защиты | клеммы — IP20 |
| Стандарты | EN 61010-1 (категория перенапряжения II, загрязнение 2); ЭМС — EN 61326-1, промышленная среда; UL 61010-1 (Listing), Korean Radio Waves Act (Act 10564) |
| Клеммы | Push-In Plus, 0,25–1,5 мм² (AWG24–AWG16), зачистка 8 мм; 10 А на полюс |
| Корпус | PC, UL 94 V-0; 17,5 × 90 × 90 мм; около 100 г; на DIN-рейку или винтами |
Настройка
Три поворотных переключателя на лицевой панели задают разряды уставки: у K8DT-TH1 — сотни, десятки и единицы градусов, у K8DT-TH2 — тысячи, сотни и десятки; старший разряд TH2 принимает только значения 0–3, при 4–9 реле выдаёт ошибку уставки. Восьмидвижковый DIP-переключатель под крышкой выбирает режим тревоги, фиксацию, вид выхода, единицы и тип датчика; с завода все движки в OFF, уставка — 0 °C. Менять DIP-переключатель нужно при выключенном питании: новые положения действуют с включения. Фиксация и защита уставки хранятся в энергонезависимой памяти — даташит предупреждает об ошибке, если её перезаписать больше миллиона раз. Отдельно заказывается крышка лицевой панели Y92A-D1A.
Документы
Исполнения и характеристики — по даташиту OMRON Temperature Monitoring Relay K8DT-TH (Cat. No. N209-E1-02, на английском).
