Температура
Два реле OMRON, которые следят за температурой, но устроены по-разному. Термисторное реле защиты двигателя K8AK-TS/PT работает с PTC-термистором в обмотке двигателя и настройки не требует, реле контроля температуры K8DT-TH принимает термопару или платиновый термометр сопротивления и срабатывает по уставке, которую набирают поворотными переключателями.

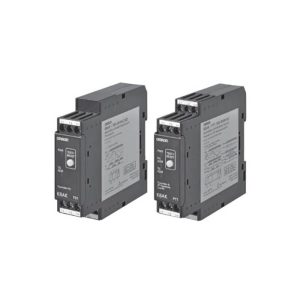

| K8AK-TS/PT | PTC-термистор; срабатывание при 3 100 Ом, возврат при 1 650 Ом; у K8AK-PT1 — ещё чередование и обрыв фаз 200–480 В; 1 контакт SPDT; 22,5 мм, винтовые клеммы |
|---|---|

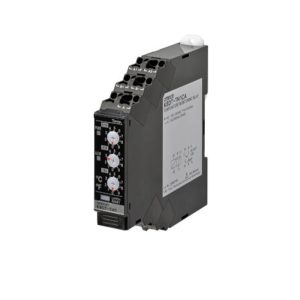

| K8DT-TH | термопары K, J, T, E (TH2 — ещё B, R, S, PL II), Pt100 и Pt1000 (только TH1); уставка 0–999 °C с шагом 1 °C или до 1 800 °C с шагом 10 °C; контакт или транзистор; 17,5 мм, Push-In Plus |
Чем различаются
Что контролируют. K8AK-TS/PT защищает двигатель: даташит описывает контроль нагрева от внутренних потерь двигателя, брошюра OMRON — термистор, встроенный в двигатель. Реле отслеживает и обрыв или короткое замыкание цепи термистора. K8DT-TH даташит предназначает для защиты нагревателей от перегрева; тревогу настраивают на верхний или на нижний предел температуры.
Настройка. У K8AK-TS/PT порогов не выставляют — они заданы в реле; для проверки выхода и ручного сброса есть кнопка TEST/RESET, а способ сброса выбирают перемычкой Y1–T2. У K8DT-TH уставку набирают тремя поворотными переключателями, а режим, тип датчика и единицы — DIP-переключателем; выход по умолчанию с фиксацией: тревога держится до нажатия LATCH_RESET, даже после перезапуска питания.
Питание и выход. Обе модели питаются от 24 В AC/DC или 100–240 В AC, у K8AK-PT1 — только 100–240 В AC. K8AK-TS/PT выдаёт тревогу переключающим контактом, K8DT-TH — контактом или, в исполнениях T, транзисторным выходом NPN.
Однофазные реле тока и напряжения — в разделе 1 фаза, трёхфазные — в разделе 3 фазы; путеводитель по всем разделам — Устройства измерения и контроля.
Документы
Даташиты OMRON (на английском): K8AK-TS/-PT, N189-E1-04; K8DT-TH, N209-E1-02. Брошюра Monitoring relays K8AK / K8DS Series, CD_EU_K8AK_K8DS_Series_2014.
