3 фазы

Трёхфазные реле контроля OMRON серий K8AK, K8DS и K8DT следят за сетью, которая питает двигатели и другое оборудование: за порядком чередования фаз, обрывом фазы, повышением и понижением напряжения и асимметрией. В разделе двенадцать моделей; каждое реле питается от контролируемой сети, отдельного питания ему не нужно, и ставится на DIN-рейку. Описание каждой модели — по её даташиту OMRON: исполнения, характеристики, настройка, подключение.

Что контролирует каждая модель

Как выбрать

Функция. Реле PH только различают правильный порядок фаз, обратный и обрыв фазы; им не нужна уставка, и один прибор работает в сетях от 200 до 480 В. Остальные модели добавляют к этому контроль напряжения по уставкам: пониженного (PU), повышенного и пониженного (PM), асимметрии — разности наибольшего и наименьшего напряжения в процентах от номинала (PA) или всего сразу (PZ). K8AK-PW контролирует только напряжение, порядок фаз ему нужно подключить правильно. Повышение или понижение фиксируется, даже если порог перешло только одно из контролируемых напряжений — у K8DS и K8DT одно из линейных.

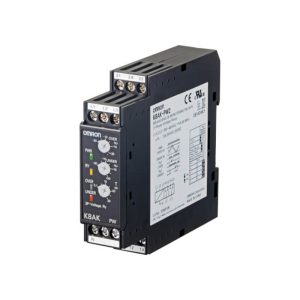

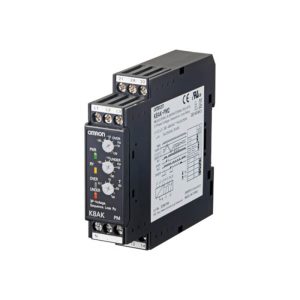

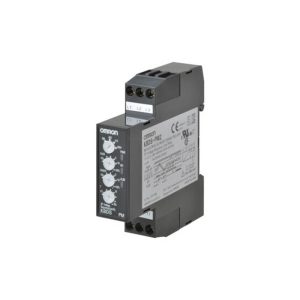

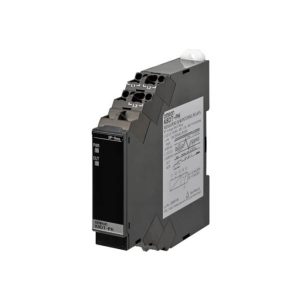

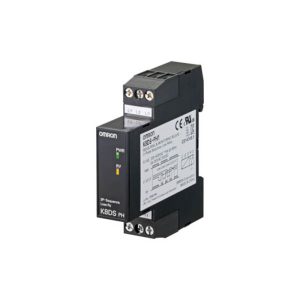

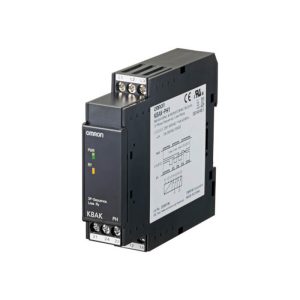

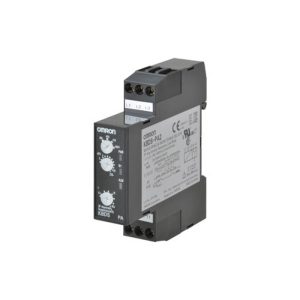

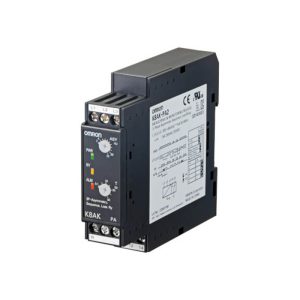

Серия. K8AK — корпус 22,5 мм с винтовыми клеммами. Только у K8AK-PW, K8AK-PM и K8AK-PA сеть может быть и трёхпроводной, и четырёхпроводной — с нейтралью, фазные напряжения до 277 В; схему и номинал выбирают DIP-переключателем, а у PW и PM перенапряжение и пониженное напряжение выведены на разные реле. K8DS — корпус 17,5 мм с винтовыми клеммами, одно реле SPDT на все события, только трёхпроводная сеть, номинал — поворотным переключателем. K8DT — тоже 17,5 мм и трёхпроводная сеть, но с клеммами Push-In Plus, исполнениями с транзисторным выходом, креплением на DIN-рейку или винтами и сертификатом морского регистра LR; по брошюре OMRON транзисторный выход надёжнее контакта, когда сигнал идёт на вход ПЛК или платы с током 5 мА и меньше.

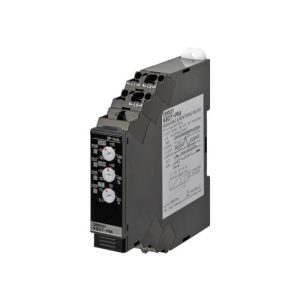

Номинал. У PW, PM, PU, PA и PZ по два исполнения: 1 — на 200, 220, 230 или 240 В между фазами, 2 — на 380, 400, 415 или 480 В; у K8AK для четырёхпроводной сети — свои фазные номиналы. Пороги напряжения у K8AK и K8DS задаются от −30 до +25 % номинала, у K8DT-PM — от −30 до +30 %; у PZ одна ручка ставит симметричный порог от 2 до 30 % вверх и вниз. Гистерезис у моделей с уставками — 5 % значения срабатывания, у K8DT-PZ — 2 %.

Что учесть при применении

Обрыв фазы все модели, кроме K8AK-PW, определяют по напряжению на своём входе, поэтому на стороне нагрузки — после контактов, питающих двигатель, — обрыв не виден. Работающий двигатель после обрыва продолжает вращаться и наводит напряжение на отключённой фазе. Реле PH по даташитам K8DS-PH и K8DT-PH видят такой обрыв в зависимости от нагрузки двигателя — при малой нагрузке разбаланс слишком мал. Реле PM, PU, PA и PZ его не определяют: даташиты предлагают ловить его функцией пониженного напряжения или асимметрии, выбирая задержку с учётом того, что она отодвигает отключение.

Выходное реле в норме включено и отпускает при срабатывании. Реле не ставят на выход преобразователя частоты и в цепи тиристорного управления; на входе преобразователя его используют с сетевым фильтром на первичной стороне. Даташиты всех моделей, кроме K8AK-PW, ограничивают искажение формы входного напряжения 30 %.

Однофазные реле тока и напряжения — в разделе 1 фаза, реле температуры — в разделе Температура, контроллеры уровня — в разделе Уровень жидкости. Все устройства — в разделе Устройства измерения и контроля.

Документы

Даташиты OMRON (на английском): K8AK-PH, N183-E1-04; K8AK-PW, N184-E1-04; K8AK-PM, N185-E1-04; K8AK-PA, N186-E1-04; K8DS-PH, N190-E1-03; K8DS-PU, N191-E1-03; K8DS-PM, N192-E1-03; K8DS-PA, N193-E1-03; K8DS-PZ, N194-E1-04; K8DT-PH, N206-E1-02; K8DT-PM, N207-E1-02; K8DT-PZ, N208-E1-02. Сравнение серий — брошюры Measuring and Monitoring Relays K8DT, N210-E1-02 (таблица выбора K8AK, K8DS, K8DT) и K8AK / K8DS Series, CD_EU_K8AK_K8DS_Series_2014.
