K8AK-TS/PT — Термисторное реле защиты двигателя
Документация
Цена: Под заказ

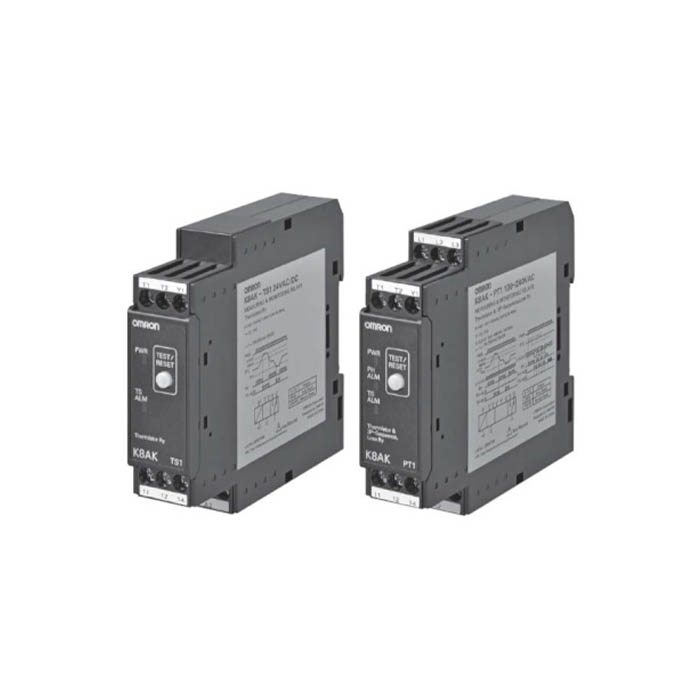

Термисторное реле защиты двигателя OMRON следит за нагревом обмоток по PTC-термистору, встроенному в двигатель, и уставок не имеет — пороги срабатывания заданы в самом реле. Карточка объединяет два исполнения в корпусе 22,5 мм: K8AK-TS1 контролирует только термистор, а K8AK-PT1 вдобавок следит за трёхфазным напряжением 200–480 В — за чередованием и обрывом фаз. Реле отмечает и обрыв или короткое замыкание цепи термистора; для проверки выхода и ручного сброса на лицевой панели есть кнопка TEST/RESET. Вход — для PTC-термистора; термометров сопротивления Pt100 в даташите нет.
Контроль температуры по термопаре или платиновому термометру сопротивления с уставкой до 1 800 °C — у K8DT-TH. Только чередование и обрыв фаз, без термистора, — K8AK-PH и другие реле раздела 3 фазы. Раздел этой карточки — Температура.
Исполнения
| K8AK-TS1 24 VAC/DC | контроль термистора; питание 24 В AC/DC |
|---|---|
| K8AK-TS1 100-240 VAC | контроль термистора; питание 100–240 В AC |
| K8AK-PT1 100-240 VAC | термистор, чередование и обрыв фаз; питание 100–240 В AC; вход 3 фазы, 200–480 В AC, трёхпроводная сеть |
Характеристики
| Вход термистора | PTC; срабатывание — 3 100 Ом ±5 %, возврат — 1 650 Ом ±5 %, короткое замыкание — 0–10 Ом ±5 Ом |
|---|---|
| Время срабатывания | по термистору — не более 0,2 с; PT1: чередование фаз — 0,1 с ± 0,05 с, обрыв фазы — не более 0,1 с (при резком падении со 100 до 0 %) |
| Обрыв фазы (PT1) | порог 80 % ± 10 %: срабатывает, когда одно линейное напряжение падает до этого уровня от остальных |
| Вход 3 фазы (PT1) | 200–480 В AC, 50/60 Гц; перегрузка — 528 В длительно |
| Дрейф и повторяемость | температурный дрейф — не более ±0,1 %/°C; повторяемость времени — ±50 мс |
| Питание | 24 В AC/DC или 100–240 В AC; 85–110 % номинала, 50/60 Гц ± 5 Гц |
| Потребление | 24 В AC/DC — не более 1,8 ВА / 1,0 Вт; 100–240 В AC — не более 3,5 ВА |
| Сброс | Y1–T2 разомкнуты — автоматический, замкнуты — ручной кнопкой TEST/RESET |
| После включения | блокировка 0,6 с |
| Выход | 1 переключающий контакт (SPDT), клеммы 11, 12, 14; режим NC |
| Нагрузка контакта | 5 А при 250 В AC и при 30 В DC (активная); до 1 250 ВА и 150 Вт; минимальная — 5 В DC, 10 мА (справочно) |
| Ресурс контакта | механический — не менее 10 млн; электрический — 50 000 при 5 А, 100 000 при 3 А |
| Индикаторы | PWR (зелёный); PH_ALM (красный, у PT1) — горит при обрыве фазы, мигает при неверном чередовании; TS_ALM (красный) — ошибка термистора |
| Температура | работа от −20 до +60 °C, хранение от −25 до +65 °C |
| Влажность | 25–85 %, без конденсата; высота — до 2 000 м |
| Изоляция | не менее 20 МОм; 2 000 В AC 1 мин |
| Вибро- и ударостойкость | 10–55 Гц, амплитуда 0,35 мм; удар 100 м/с² |
| Степень защиты | клеммы — IP20 |
| Стандарты | EN 60947-5-1; UL 508 (Recognition), CSA C22.2 No.14, CCC GB/T 14048.5, KC — последних трёх нет у изделий индонезийского производства (суффикс HI) |
| Клеммы | винтовые, 0,49–0,59 Н·м; провод 2,5 мм² или AWG16, AWG18 с изолированным наконечником |
| Корпус | PC и ABS, UL 94 V-0; 22,5 × 90 × 100 мм (Ш × В × Г); около 150 г; на DIN-рейку |
Подключение и проверка
Термистор подключают к клеммам T1 и T2, перемычка между Y1 и T2 выбирает ручной сброс; разомкнув Y1–T2, снимают и запомненную тревогу, так что эти клеммы можно использовать для дистанционного сброса. У K8AK-PT1 клеммы T1, T2 и Y1 не изолированы от трёхфазного входа L1, L2, L3 с опасным напряжением до 480 В: провода к ним берут с усиленной изоляцией, а подключаемый выключатель — устройство класса II. Нажатие TEST/RESET в норме переводит выход и индикатор в состояние тревоги — так проверяют срабатывание. Если реле уже зафиксировало ошибку, а сопротивление термистора остановилось между порогами срабатывания и возврата, норма восстанавливается после перезапуска питания реле.
Реле нельзя ставить для тиристорного управления и на выходе частотного преобразователя; на входной стороне преобразователя — с фильтром помех, поставленным на вход преобразователя. Обрыв фазы K8AK-PT1 определяет по трёхфазному напряжению, поэтому обрыв на стороне нагрузки он не видит; при работающем двигателе обрыв фазы обнаруживается, если нагрузка двигателя достаточно велика для заметного перекоса напряжений — область обнаружения показана графиком в даташите.
