Контроллер уровня жидкости K8AK-LS
Цена: Под заказ

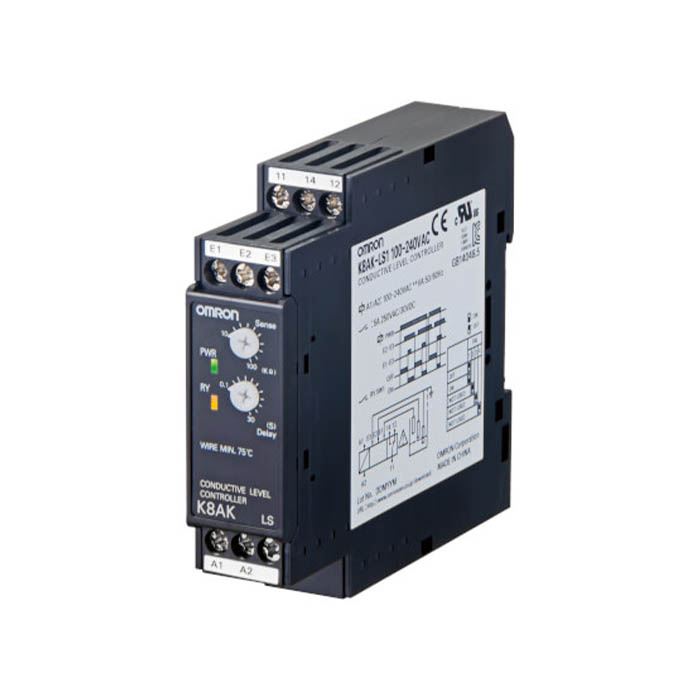

Кондуктометрический контроллер уровня OMRON K8AK-LS (Conductive Level Controller) управляет насосом по электродам в резервуаре: E1 отмечает верхний уровень, E2 — нижний, третий электрод E3 входит в обе цепи — E1–E3 и E2–E3. DIP-переключатель выбирает автоматическое наполнение или откачку, чувствительность — сопротивление срабатывания — регулируется от 10 до 100 кОм, задержка — примерно от 0,1 до 10 с. Самоудержание между уровнями выполнено внутренней схемой, без внешней проводки. Корпус 22,5 мм на DIN-рейку, питание 24 В AC/DC или 100–240 В AC, выход — реле SPDT на 5 А при 250 В AC.
Те же функции в корпусе 17,5 мм с клеммами Push-In Plus и транзисторным исполнением — K8DT-LS; компактное реле уровня в розетку, с выбором чувствительности и линией до электродов до 4 км, — 61F-LS. Датчики утечки жидкости — K7L. Все модели — в разделе Уровень жидкости.
Исполнения
| K8AK-LS1 24 VAC/DC | питание 24 В AC (50/60 Гц) или 24 В DC |
|---|---|
| K8AK-LS1 100-240 VAC | питание 100–240 В AC, 50/60 Гц |
Характеристики
| Функция | автоматическое наполнение или откачка по двум уровням (DIP-переключатель, движок 1) |
|---|---|
| Питание | по исполнению; рабочий диапазон — 85–110 % номинала; полярности нет |
| Потребление | 24 В AC/DC — не более 2,0 ВА / 1,1 Вт; 100–240 В AC — не более 4,6 ВА |
| Напряжение на электродах | 5 В (размах), около 20 Гц |
| Сопротивление срабатывания | 10–100 кОм, регулируется |
| Сопротивление возврата | не более 250 кОм |
| Время отклика | около 0,1–10 с, регулируется |
| Кабель до электродов | до 100 м (трёхжильный кабель в полной изоляции 0,75 мм², 600 В) |
| Выход | реле SPDT (11-12-14); 5 А при 250 В AC и 5 А при 30 В DC (активная нагрузка); до 1 250 ВА, 150 Вт; минимальная нагрузка — 5 В DC, 10 мА (справочно) |
| Ресурс | механический — не менее 10 млн; электрический — 50 000 (5 А) и 100 000 (3 А) при 250 В AC или 30 В DC |
| Индикаторы | PWR — зелёный, RY — жёлтый |
| Изоляция | не менее 20 МОм; 2 000 В AC, 1 мин — между клеммами питания, входа, выхода и корпусом |
| Степень защиты | клеммы — IP20 |
| Вибрация и удар | 10–55 Гц, амплитуда 0,35 мм; 100 м/с² |
| Температура | работа — от −20 до +60 °C, хранение — от −25 до +65 °C, без конденсата и обледенения; влажность — 25–85 % |
| Высота | до 2 000 м |
| Стандарты | EN 61010-1, EN 61326-1 (промышленная среда); UL 508 (Recognition); CSA C22.2 No.14, KC и CCC (GB/T 14048.5) — кроме изделий, выпущенных в Индонезии (суффикс HI в номере партии) |
| Корпус | PC и ABS, UL 94 V-0; 22,5 × 90 × 100 мм; около 150 г |
| Клеммы | винты Pozidriv, 0,49–0,59 Н·м; два одножильных провода по 2,5 мм² или два наконечника по 1,5 мм² |
Работа и подключение
Наполнение (движок 1 выключен, так с завода): когда уровень опускается до E2, насос включается, когда поднимается выше E1 — выключается. Откачка (движок 1 включён): насос включается, когда жидкость доходит до E1, и выключается, когда уровень опускается ниже E2. По даташиту контроллер не даёт контактам реле дребезжать от ряби на поверхности. Движок 2 не используется. Проводку проверяют до подачи питания, а источник питания должен выходить на номинал не дольше чем за 1 с.
Электроды и принадлежности
Держатели электродов и погружные электроды OMRON заказываются отдельно: PS-3S, PS-4S, PS-5S — общего назначения, например для водопровода; PS-31 (SUS304, 300 мм) — для тесных мест; BF-1 — для жидкостей с малым сопротивлением; BF-3 и BF-5 — когда нужна прочность крепления; BS-1 — для горячих жидкостей или жидкостей под давлением; BS-1T — для коррозионных сред; PH-1 и PH-2 — для установки далеко от поверхности жидкости. Электроды-стержни F03-60 продаются с гайками и винтами: SUS304 — для очищенной и технической воды и стоков, SUS316 — ещё и для слабощелочных растворов. Там же — защитная крышка F03-11 для держателей PS и BF, монтажная деталь F03-12 для PS, разделители электродов F03-14 на 1, 3 и 5 полюсов.
Документы
Характеристики и принадлежности — по даташиту OMRON Conductive Level Controller K8AK-LS (N188-E1-04, на английском).
