K8DT-VW — Реле контроля повышения и понижения напряжения (1 фаза)
Цена: Под заказ

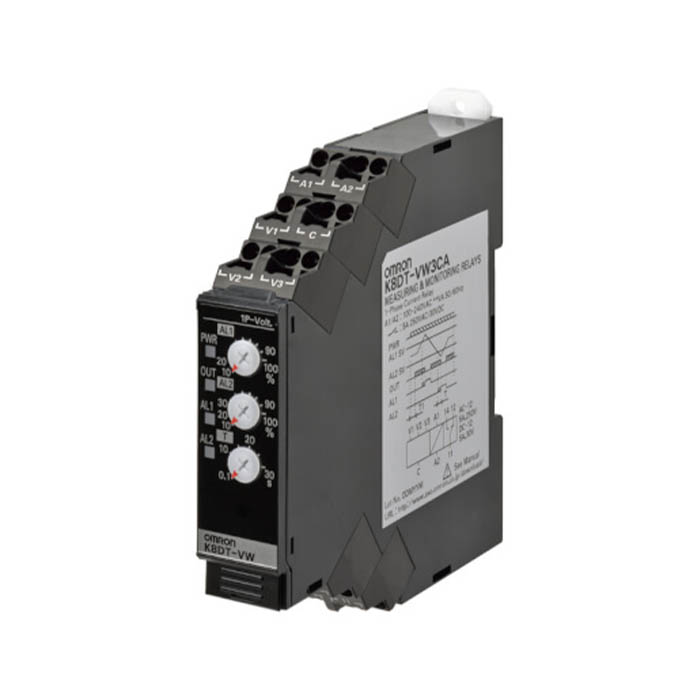

Компактный, 17,5 мм, монитор напряжения OMRON с двумя уставками: K8DT-VW одновременно контролирует повышение (AL1) и понижение (AL2) постоянного или переменного напряжения однофазной цепи и выдаёт тревогу на один общий выход — переключающий контакт или транзистор. DIP-переключателем обе уставки можно поставить и в одну сторону — обе на повышение или обе на понижение. Диапазон от 1 до 600 В разбит на шесть поддиапазонов в двух исполнениях, частота входа 40–500 Гц, гистерезис постоянный — 5 %. Клеммы Push-In Plus, монтаж на DIN-рейку или винтами.
Одну уставку, повышение или понижение, с регулируемым гистерезисом даёт K8DT-VS. Два порога напряжения с двумя отдельными контактами, в корпусе 22,5 мм, — у K8AK-VW. Двухпороговый контроль тока в том же корпусе 17,5 мм — K8DT-AW. Раздел — 1 фаза.
Исполнения
Буквы после номера — выход (C — контакт, T — транзистор) и питание (D — 24 В AC/DC, A — 100–240 В AC): K8DT-VW2TD, K8DT-VW3CA.
| K8DT-VW2□□ | 1–10 В (V1), 3–30 В (V2), 15–150 В (V3) AC/DC |
|---|---|
| K8DT-VW3□□ | 20–200 В (V1), 30–300 В (V2), 60–600 В (V3) AC/DC |
Характеристики
| Режимы (AL1 / AL2) | повышение / понижение; повышение / повышение; понижение / понижение |
|---|---|
| Питание | D — 24 В AC 50/60 Гц или 24 В DC; A — 100–240 В AC 50/60 Гц; 85–110 % номинала |
| Потребление | 24 В AC/DC — не более 1,8 ВА / 1 Вт; 100–240 В AC — не более 2,5 ВА |
| Номинальное напряжение изоляции | 600 В AC |
| Частота входа | 40–500 Гц |
| Входное сопротивление | VW2 — около 120 кОм, 320 кОм, 1,6 МОм; VW3 — около 1,2 МОм, 1,7 МОм, 3,1 МОм |
| Перегрузка | 115 % верхнего предела длительно, 125 % — 10 с (не выше 600 В AC) |
| Уставки AL1 и AL2 | каждая 10–100 % верхнего предела диапазона |
| Гистерезис | 5 % значения срабатывания, постоянный |
| Время срабатывания | 0,1–30 с |
| После включения | блокировка 1 или 5 с |
| Сброс | автоматический или ручной; ручной — отключить питание не менее чем на 1 с |
| Повторяемость | по значению — ±0,5 % полной шкалы, по времени — ±50 мс |
| Выход | C — 1 переключающий контакт (11, 12, 14); T — 1 транзисторный (11, 14); в норме выход включён |
| Контакт | 5 А при 250 В AC или 30 В DC (активная); 1 А при 250 В AC и 0,2 А при 48 В DC (индуктивная); минимальная — 5 В DC, 10 мА (справочно) |
| Транзистор | схема NPN, втекающий или вытекающий выход; 24 В DC (до 26,4 В), до 50 мА |
| Индикаторы | PWR (зелёный), RY (жёлтый), AL1 и AL2 (красные) |
| Температура | работа от −20 до +60 °C, хранение от −25 до +65 °C |
| Влажность | 25–85 %, без конденсата; высота — до 2 000 м |
| Изоляция | не менее 20 МОм; 2 000 В AC 1 мин; импульсное напряжение 6 кВ |
| Вибро- и ударостойкость | 10–55 Гц, амплитуда 0,35 мм; удар 100 м/с² |
| Степень защиты | клеммы — IP20 |
| Стандарты | EN 60947-5-1; UL 60947-5-1 (Listing), Korean Radio Waves Act (Act 10564), CCC GB/T 14048.5 |
| Клеммы | Push-In Plus, 0,25–1,5 мм² (AWG24–AWG16), зачистка 8 мм; 10 А на полюс |
| Корпус | PC, UL 94 V-0; 17,5 × 90 × 90 мм; около 100 г |
Настройка и подключение
DIP-переключатель под крышкой лицевой панели задаёт блокировку после включения, способ сброса и пару режимов для AL1 и AL2; менять его при включённом питании даташит не велит — крышку держат закрытой. Каждую уставку выставляют своей ручкой при поданном напряжении. Во время блокировки после включения выход не срабатывает: так реле пропускает неустойчивый момент подачи питания. Вход подключают между клеммой C и одной из V1, V2, V3, питание — на A1 и A2 без учёта полярности. Отдельно заказывается крышка лицевой панели Y92A-D1A.
Документы
Исполнения и характеристики — по даташиту OMRON Single-phase Overvoltage/Undervoltage Relay K8DT-VW (Cat. No. N204-E1-02, на английском).
