K8DS-PZ — Реле контроля напряжения, асимметрии, порядка и обрыва фаз (3 фазы)
Цена: Под заказ

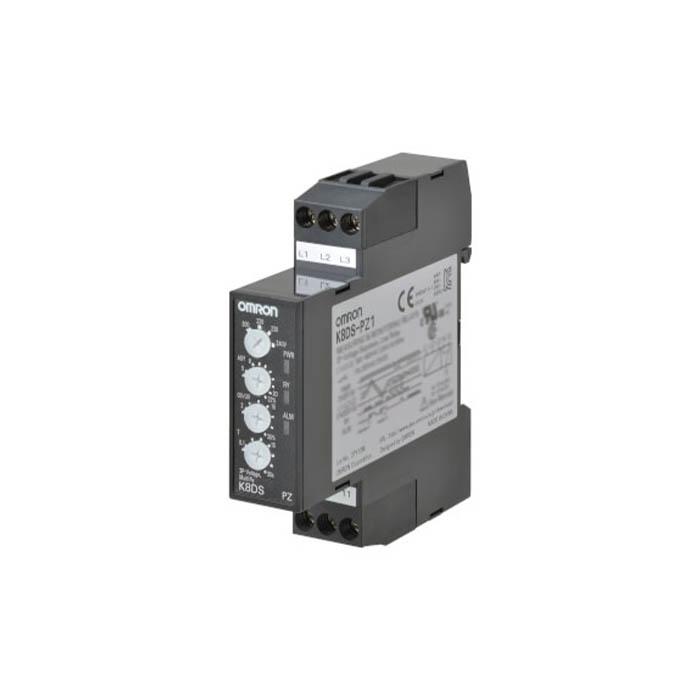

Комбинированное реле OMRON K8DS-PZ в корпусе 17,5 мм контролирует в трёхфазной трёхпроводной сети сразу пять параметров: повышение и понижение напряжения, асимметрию, порядок чередования и обрыв фазы. Одна ручка OV/UV задаёт порог от 2 до 30 % номинала — одновременно вверх и вниз от него, ручка ASY — асимметрию от 5 до 22 %, номинал (200–240 В у K8DS-PZ1, 380–480 В у K8DS-PZ2) выбирают поворотным переключателем. Все события выводятся на одно реле SPDT на 5 А при 250 В AC.
Тот же набор функций с клеммами Push-In Plus и транзисторным исполнением — K8DT-PZ. В серии K8DS без асимметрии, с раздельными уставками OVER и UNDER, — K8DS-PM; только асимметрия, порядок и обрыв фаз — K8DS-PA; только пониженное напряжение и фазы — K8DS-PU. Все модели — в разделе Трёхфазные реле контроля.
Исполнения
| K8DS-PZ1 | 3 провода: 200, 220, 230 или 240 В AC |
|---|---|
| K8DS-PZ2 | 3 провода: 380, 400, 415 или 480 В AC |
Характеристики
| Контроль | перенапряжение, пониженное напряжение, асимметрия, порядок чередования фаз, обрыв фазы |
|---|---|
| Вход | 3 фазы, 3 провода, номинал — по исполнению и переключателю; 50/60 Гц; питание реле — от того же входа |
| Уставка OV/UV | 2–30 % номинала: перенапряжение — от +2 до +30 %, пониженное — от −2 до −30 %; при номинале 200 В — 204–260 В и 140–196 В |
| Уставка ASY | 5–22 % номинала; при номинале 200 В — от 10 до 44 В |
| Срабатывание | по напряжению — при 100 % уставки; по асимметрии — когда разность наибольшего и наименьшего напряжения равна порогу или больше; гистерезис — 5 % значения срабатывания (фиксированный); сброс автоматический |
| Время | по напряжению и асимметрии — 0,1–30 с (ручка T); по порядку фаз — 0,1 ± 0,05 с; по обрыву — не более 0,1 с |
| Обрыв фазы | любое линейное напряжение ниже 60 % номинала |
| Блокировка | после включения питания — 1 ± 0,5 с |
| Точность повторения | уставка — ±0,5 % полной шкалы, время — ±50 мс (25 °C, 65 %, номинальное питание) |
| Перегрузка | длительно 500 В |
| Потребление | K8DS-PZ1 — около 1,7 ВА, K8DS-PZ2 — около 2,8 ВА |
| Выход | 1 реле SPDT (11-12-14), в норме включено; 5 А при 250 В AC и 5 А при 30 В DC (активная нагрузка); до 1 250 ВА, 150 Вт; минимальная нагрузка — 5 В DC, 10 мА (справочно) |
| Ресурс | механический — не менее 10 млн; электрический при 250 В AC — 50 000 (5 А) и 100 000 (3 А) |
| Индикаторы | PWR — зелёный, RY — жёлтый; ALM (красный) горит при отклонении напряжения, асимметрии и обрыве, мигает при неверном порядке фаз |
| Изоляция | не менее 20 МОм; 2 000 В AC, 1 мин |
| Степень защиты | клеммы — IP20 |
| Вибрация и удар | 10–55 Гц, амплитуда 0,35 мм; 100 м/с² |
| Температура | работа — от −20 до +60 °C, хранение — от −25 до +65 °C, без конденсата и обледенения; влажность — 25–85 % |
| Высота | до 2 000 м |
| Стандарты | EN 60947-5-1; UL 508 (Recognition), CSA C22.2 No.14, Korean Radio Waves Act (Act 10564), CCC (GB/T 14048.5) |
| Корпус | PC и ABS, UL 94 V-0; 17,5 × 80 × 74 мм (в даташите — Ш × Г × В); около 65 г |
| Клеммы | винтовые, 0,49–0,59 Н·м; одножильный провод 2,5 мм², многожильный AWG16 и AWG18 — с наконечником с изолирующей втулкой |
Монтаж и настройка
Уставку ASY ставят не больше уставки OV/UV: если асимметрия задана больше, первым сработает контроль напряжения, и сигнала асимметрии не будет. Пример из даташита: при номинале 200 В и ASY = 10 % порог асимметрии — 20 В, сигнал выдаётся, когда разность наибольшего и наименьшего линейного напряжения его превышает. Ручки и переключатель настраивают прецизионной отвёрткой, ручки уставок вращают от минимума к максимуму. Перенапряжение фиксируется, даже если порог перешло одно линейное напряжение.
Фазы подключают к L1, L2 и L3 в правильном порядке; реле питается от L2–L3 и при очень низком напряжении на них не работает. Обрыв фазы в цепи работающего двигателя не определяется ни на стороне питания, ни на стороне нагрузки. Искажение формы входного напряжения — не более 30 %; на выход преобразователя частоты и в цепи тиристорного управления реле не ставят.
Документы
Характеристики — по даташиту OMRON Three-phase Voltage, Asymmetry, and Phase-sequence Phase-loss Relay K8DS-PZ (N194-E1-04, на английском).
