Стандартное применение
В разделе «Стандартное применение» каждая серия фотоэлектрических датчиков OMRON представлена одной карточкой: описание серии, таблица характеристик по даташиту и ссылка на сам даташит. У трёх серий в каталоге есть и карточки отдельных моделей — они собраны в разделах E3Z, E3FA и E3JK, а карточка серии ведёт на свой раздел. Маслостойкие серии в корпусе из нержавеющей стали вынесены в раздел «Специальное применение».
Серии раздела
Серии сгруппированы по форме корпуса и назначению, описание каждой — по её странице в каталоге OMRON Europe и даташиту.

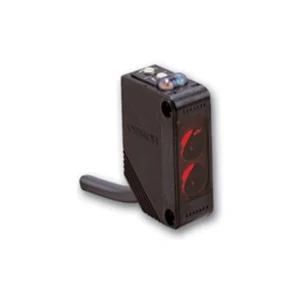

| Компактные прямоугольные | E3Z — пластиковый корпус, IP67; E3Z-IL — исполнения E3Z с IO-Link; E3Z Laser — лазер класса 1 с видимым лучом, для позиционирования и мелких деталей; E3ZM — корпус из нержавеющей стали SUS316L, стойкость к моющим средствам проверена Ecolab; E3AS — диффузные датчики до 1,5 м с подавлением фона или по времени пролёта света, OLED-дисплей, IO-Link; E3S-CL — металлический корпус, расстояние задаётся до 500 мм |
|---|---|
| Цилиндрические | E3FA/E3FB — M18, корпус из пластика или металла, оптика по оси или под прямым углом; E3FC — M18 в корпусе из нержавеющей стали SUS316L; E3F1 — M18 в корпусе из ABS, красный светодиод; E3H2 — металлические корпуса M8 и M12; E3T-C — M5 на пересечение луча с осевой и радиальной оптикой, M6 диффузные |
| Миниатюрные | E3T — плоский корпус толщиной 3,5 мм и исполнения с боковым окном; EE — фотомикродатчики сверхмалого размера, среди них исполнения для уровня жидкости |
| Щелевые | E3Z-G — пластиковый корпус-вилка с одной или двумя оптическими осями |
| С питанием от сети | E3JK — у релейных исполнений 24–240 В постоянного или переменного тока, у транзисторных PNP и NPN — 10–30 В постоянного; E3JM — клеммная колодка, выход реле или DC SSR, у исполнений с T — таймер |

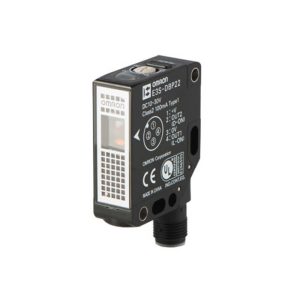

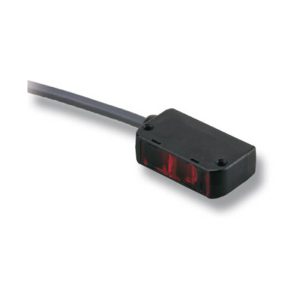

| Особые объекты | E3S-DB — прозрачные ПЭТ- и стеклянные бутылки и лотки, настройка Smart Teach; E3S-LS3 — широкий луч для объектов с отверстиями и перепадами высоты, например печатных плат |
Как выбрать серию
Порядок такой. Способ обнаружения и дальность — по таблице раздела «Фотоэлектрические датчики». Форма корпуса — по месту установки: прямоугольный, цилиндрический от M5 до M18, миниатюрный или вилка. Материал — корпус из нержавеющей стали с сертификацией Ecolab у OMRON Europe отмечен у серий E3ZM, E3FC и E3AS, а для участков с маслом и смазочно-охлаждающей жидкостью — серии раздела «Специальное применение». Последним — питание и выход: E3JK и E3JM можно питать и от сети переменного тока, остальные серии раздела работают от постоянного.
