Фотоэлектрический датчик E3FC
Документация
Цена: Под заказ

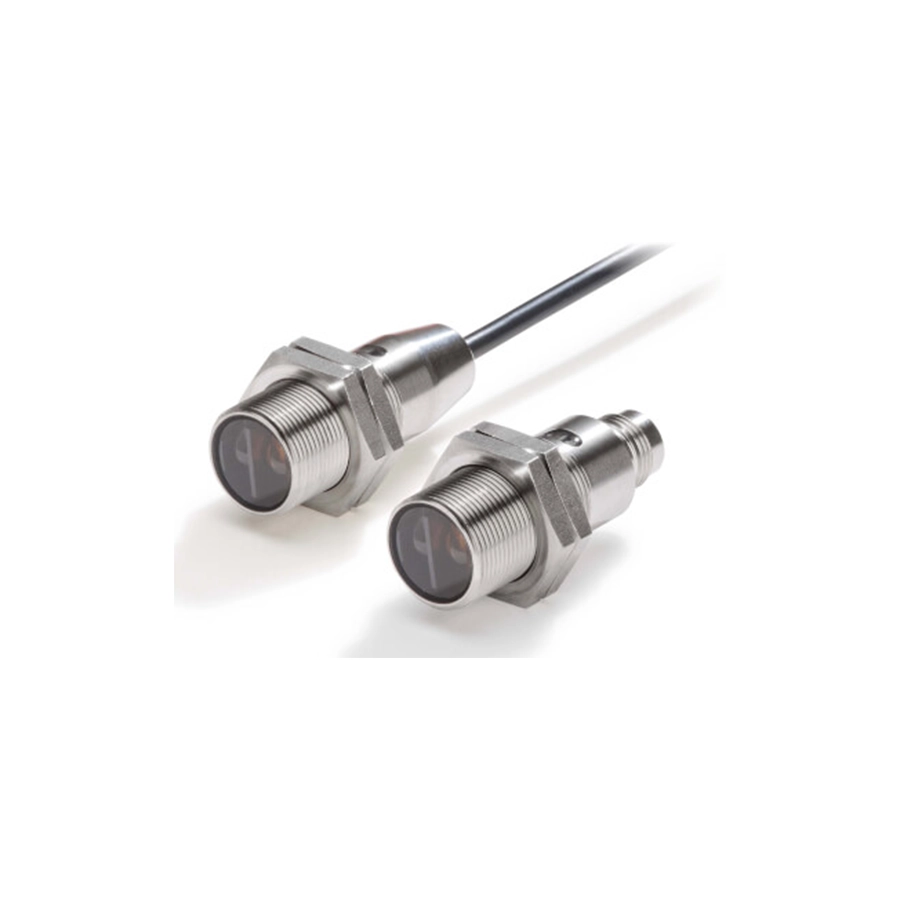

Цилиндрический датчик OMRON M18 из нержавеющей стали SUS316L для участков, которые каждый день моют. В заголовке даташита E98E его задача названа прямо — наибольшая стойкость при мойке: конец кабеля или разъёма залит эпоксидной смолой, и вода не попадёт внутрь даже при плохо затянутом разъёме, а защита IP68 в даташите определена через стойкость к тепловому удару. В серии шесть способов обнаружения — пара на пересечение луча, световозвратный с функцией MSR, диффузные с красным или инфракрасным светом, с подавлением фона (BGS) и соосный световозвратный для прозрачных объектов; яркий красный светодиод, как сказано в даташите, облегчает наладку, а у двух диффузных исполнений свет инфракрасный.
Модели E3FC отдельными карточками в каталог не заведены. Другие цилиндрические серии M18 — E3FA/E3FB в пластике и латуни с моделями в разделе E3FA и E3F1; прямоугольный датчик из той же стали для мойки — E3ZM. Все серии — в разделе «Стандартное применение».
Характеристики
| Пересечение луча | E3FC-T□□1: 20 м, объект от ⌀ 7 мм; только комплектом излучатель плюс приёмник; регулятора нет |
|---|---|
| Световозвратный с MSR | E3FC-R□□1: 0,1–4 м с отражателем E39-R1S, объект от ⌀ 75 мм; регулятора нет |
| Диффузные | по белой бумаге 300 × 300 мм, гистерезис до 20 %, однооборотный регулятор; D□□2 и D□□3 — красный светодиод, 300 мм (пятно 40 × 50 мм) и 1 м (120 × 150 мм); D□□5 и D□□6 — инфракрасный 850 нм, те же 300 мм и 1 м |
| С подавлением фона | E3FC-L□□1 — 100 мм, пятно 10 × 10 мм; E3FC-L□□2 — 200 мм, пятно 10 × 15 мм; по белой бумаге 300 × 300 мм; расстояние фиксированное |
| Прозрачные объекты | E3FC-B: соосный световозвратный с MSR, 100–500 мм с отражателем E39-RP1; эталон — стекло толщиной 1,0 мм, 150 × 150 мм; однооборотный регулятор; защита IP67 и IP69K, без IP68 |
| Свет | красный светодиод 624 нм; у D□□5 и D□□6 — инфракрасный 850 нм |
| Питание | 10–30 В DC с учётом пульсаций (p-p) до 10 %; ток — до 40 мА у пары (излучатель 25 мА, приёмник 15 мА), до 25 мА у остальных |
| Выход | открытый коллектор NPN (N) или PNP (P); до 30 В DC и 100 мА, остаточное напряжение до 3 В |
| Режим | Light-ON или Dark-ON задаётся подключением розового провода, контакта 2 разъёма: с коричневым (контакт 1) — Light-ON, с синим (контакт 3) или свободный — Dark-ON; у диффузных и BGS есть исполнения с постоянным Light-ON, у них в обозначение добавлена A, например E3FC-DP11A 2M |
| Время срабатывания | 0,5 мс |
| Индикаторы | срабатывания — оранжевый, стабильности — зелёный; излучатель пары — только зелёный индикатор питания |
| Защита цепей | от обратной полярности питания и выхода, от короткого замыкания выхода |
| Засветка приёмника | лампа накаливания — до 3000 лк, солнце — до 10 000 лк |
| Температура и влажность | работа — от −25 до +55 °C при 35–85 %, хранение — от −30 до +70 °C при 35–95 %; без обледенения и конденсата |
| Прочность | изоляция от 20 МОм при 500 В DC; 1000 В AC 50/60 Гц в течение минуты между токоведущими частями и корпусом; вибрация 10–55 Гц с двойной амплитудой 1,5 мм по 2 ч вдоль X, Y и Z; удар 500 м/с², трижды вдоль каждой оси |
| Степень защиты | IP67 и IP68 по IEC — 20 циклов по 30 мин со сменой воды 3 и 60 °C; IP69K по DIN 40050-9 — вода 80 °C, 80–100 бар, 14–16 л/мин с 10–15 см, по 30 с под углами 0, 30, 60 и 90° |
| Подключение | кабель 2 м (1 в первой цифре после буквы выхода) или разъём M12 (2) |
| Масса | пара — 152 г с кабелем и 44 г с разъёмом; R, D и L — 76 и 22 г; E3FC-B в упаковке — около 95 г с кабелем и 50 г с разъёмом |
| Материалы | корпус и гайки — SUS316L (1.4404), линза и окно индикаторов — PMMA, регулятор — POM |
| Комплект | инструкция; гайки M18 — четыре у пары, две у остальных |
Моющие средства
Даташит приводит испытанные средства и время выдержки: Diversey — Diverfoam SMS HD, Oxofoam и Acifoam в концентрации 5 %, Divosan Hypochlorit и Divosan Forte — 1 %; Ecolab — P3-topactive 200 и P3-topax 56 по 5 %, P3-topactive OKTO, P3-topax 990 и P3-topax 66 по 3 %; все по 720 ч. Перекись водорода 6,5 % — 240 ч. Химическую среду сверх указанной в характеристиках датчик не выдерживает; растворители вроде разбавителя и спирта не применяют, питание — только постоянный ток.
Монтаж и принадлежности
Датчик крепят гайками из комплекта, момент затяжки — не более 20 Н·м. Кабели датчика не прокладывают в одном коробе с силовыми линиями. Работать датчик начинает через 100 мс после включения питания; если нагрузка питается отдельно, датчик включают первым. Отражатели к световозвратным: E39-R1S (ABS и PMMA, IP67) и E39-R50 из испытанного Ecolab пластика PET (IP67 и IP69K) — на 0,1–4 м; E39-RP1 — к E3FC-B; E39-R16 из SUS316L со стеклом, на 0,1–2 м, IP67, IP68 и IP69K — с повышенной химической стойкостью для фармацевтики. Кронштейн E39-L183 из SUS304 — для любых исполнений, для установки заподлицо — гайка E39-EL16 из SUS316L. Кабели с разъёмом M12 из SUS316L в оболочке из ПВХ, стойкого к моющим средствам: прямые Y92E-S12PVC4S2M-L и Y92E-S12PVC4S5M-L, угловые Y92E-S12PVC4A2M-L и Y92E-S12PVC4A5M-L, длиной 2 и 5 м.
Документы
Характеристики, моющие средства и принадлежности — по даташиту OMRON Photoelectric sensors in M18 stainless steel housing E3FC (Cat. No. E98E-EN-02, на английском). Русская редакция E98E — перевод прежнего выпуска, в выходных данных — E98E-EN-01. Кабели с разъёмами OMRON для датчиков, в том числе стойкие к мойке Y92E других исполнений, — в даташите Sensor Connectors M8 and M12 (Cat. No. E96E-EN-06, на английском). Исполнения, которые продаёт OMRON Europe, — на странице серии E3FC.
