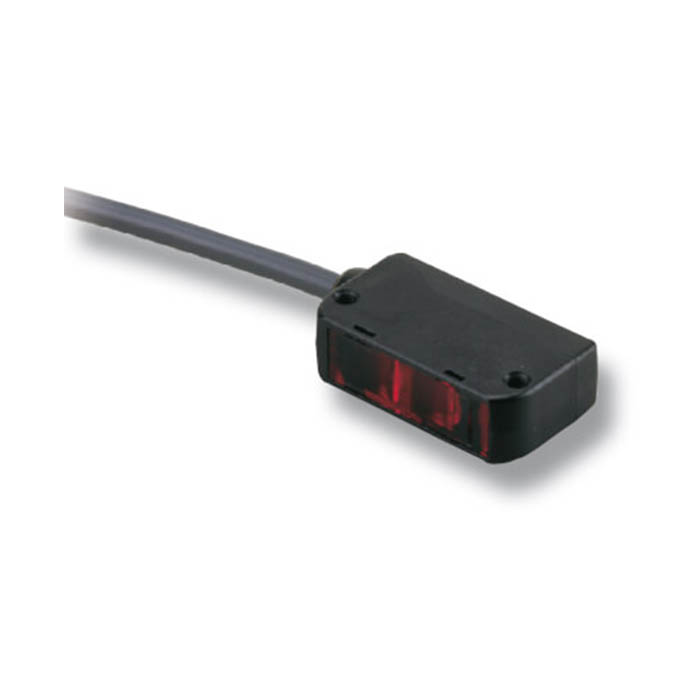

Датчик печатных плат E3S-LS3
Документация
Цена: Под заказ
Отражательный датчик OMRON для печатных плат: отверстия и вырезы в плате ему не мешают. В даташите способ обнаружения назван Convergent-reflective, на странице OMRON Europe — Limited reflective. Исполнения E3S-LS3N и E3S-LS3P с зоной 20–35 мм даташит предлагает для встраивания в оборудование, а широкие E3S-LS3□W с зоной 10–60 мм — для плат с высокими компонентами. Свет — красный светодиод 660 нм, выход — открытый коллектор NPN или PNP в режиме Light-ON, время срабатывания — до 1 мс. Буква T в обозначении — таймер задержки отключения. Широкий луч, по странице серии OMRON Europe, надёжно обнаруживает структурированные объекты — с отверстиями или разной высотой, блестящие и неправильной формы.
Модели E3S-LS3 отдельными карточками в каталог не заведены. Рядом в разделе «Стандартное применение» — датчики с установкой расстояния E3AS и E3S-CL, а в серии E3Z с установкой расстояния работают модели E3Z-LS, например E3Z-LS61 2M.
Характеристики
| Исполнения | зона 20–35 мм — E3S-LS3N 2M (NPN) и E3S-LS3P 2M (PNP), с таймером — E3S-LS3NT 2M и E3S-LS3PT 2M; зона 10–60 мм — E3S-LS3NW 2M и E3S-LS3PW 2M, с таймером — E3S-LS3NWT 2M и E3S-LS3PWT 2M |
|---|---|
| Расстояние срабатывания | белая бумага 80 × 80 мм: 20–35 мм, у W — 10–60 мм; чёрная бумага: 20–30 мм, у W — 15–50 мм |
| Расстояние до фона | не меньше 60 мм, у исполнений W — не меньше 120 мм |
| Источник света | красный светодиод, 660 нм |
| Питание | 12–24 В DC ±10 %, пульсации (p-p) — до 10 %; потребляемый ток — до 25 мА |
| Выход | открытый коллектор, NPN или PNP по модели, Light-ON; напряжение нагрузки до 24 В DC, ток до 100 мА; остаточное напряжение — до 1 В у NPN и до 2 В у PNP |
| Таймер | только у исполнений T: задержка отключения, регулируется от 0,1 до 1,0 с |
| Время срабатывания | до 1 мс на включение и на отпускание |
| Защита | от обратной полярности питания, от короткого замыкания выхода, от взаимных помех |
| Индикатор | срабатывания, оранжевый |
| Посторонний свет | лампа накаливания — до 5000 лк на стороне приёмника |
| Температура | при работе — от −10 до +55 °C, при хранении — от −25 до +70 °C; обледенение и конденсат не допускаются |
| Влажность | при работе — 35–85 %, при хранении — 35–95 %, без конденсата |
| Изоляция | сопротивление — от 20 МОм при 500 В DC, прочность — 1000 В AC 50/60 Гц в течение минуты |
| Вибрация и удар | на разрушение: вибрация 10–55 Гц с двойной амплитудой 1,5 мм по 2 ч вдоль X, Y и Z; удар 500 м/с² по три раза вдоль каждой оси |
| Степень защиты | IP40 по IEC 60529 |
| Подключение | кабель 2 м ⌀ 4 мм, три жилы по 0,2 мм²; по даташиту E223 у исполнений PNP есть ещё разъём M8 на кабеле 0,3 м — трёхконтактный (-M5J) и четырёхконтактный (-M3J) |
| Масса в упаковке | около 80 г с кабелем 2 м, около 45 г с разъёмом M8 |
| Материалы | корпус — ABS, линза — метакриловая смола |
| Комплект | инструкция, винты M3; у моделей с таймером — отвёртка для регулировки |
Монтаж и подключение
Датчик крепится двумя винтами M3, регулятор таймера у исполнений T — на корпусе. Провода кабеля: коричневый — плюс питания 12–24 В, синий — 0 В, чёрный — выход. У разъёмов M8 по даташиту E223 контакт 1 — +V, контакт 3 — 0 В, контакт 4 — выход, а контакт 2 четырёхконтактного разъёма -M3J не подключён. Обеспечивать безопасность людей, ни прямо, ни косвенно, датчик не рассчитан, и даташит запрещает так его применять.
Документы
Характеристики — по даташиту OMRON PCB Sensors E3S-LS3□ (CSM_E3S-LS3__DS_E_5_3, на английском). Исполнения с разъёмом M8, их масса и назначение контактов есть только в листе Printed Circuit Board Sensor E3S-LS3 (Cat. No. E223-E2-01-X, на английском) — на него ссылается страница серии E3S-LS3 OMRON Europe, где в продаже E3S-LS3PW 2M, E3S-LS3PW-M3J 0.3M и E3S-LS3PW-M5J 0.3M.
