Компактный фотоэлектрический датчик E3ZM
Документация
Цена: Под заказ

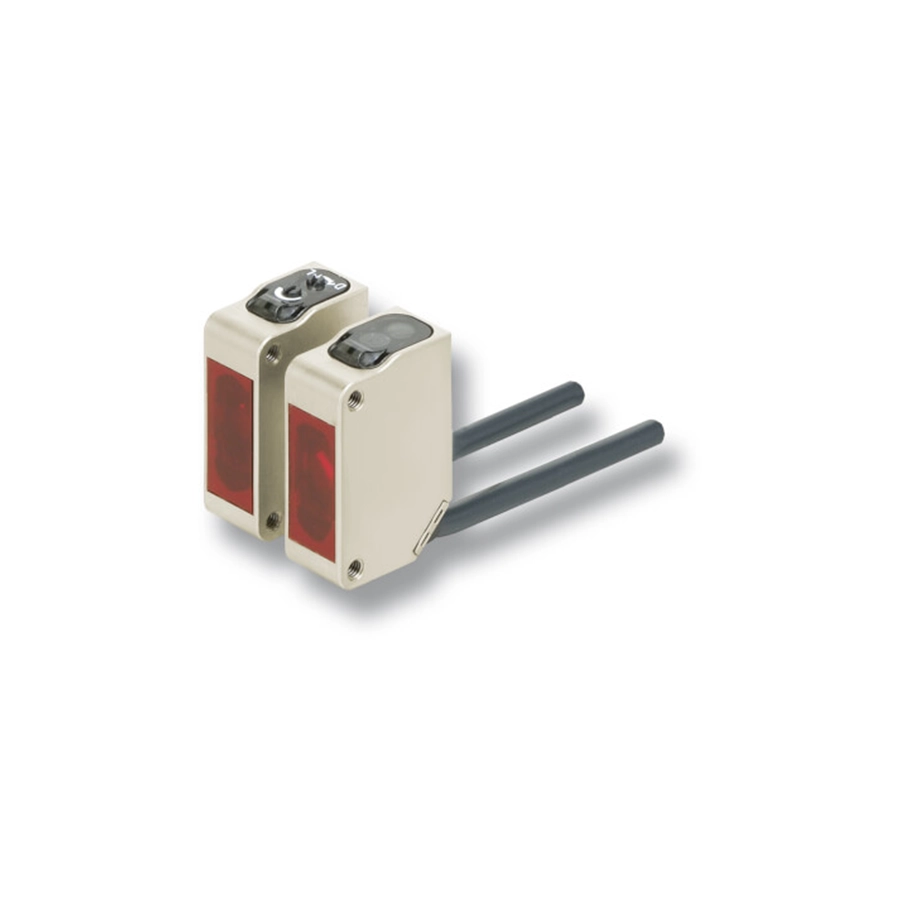

Датчик OMRON в корпусе из стали SUS316L для машин, которые чистят моющими и дезинфицирующими растворами. По даташиту CSM_E3ZM все детали подобраны под такую мойку: в 1,5-процентном растворе гидроксида натрия при 70 °C корпус служит в 200 раз дольше, чем пластиковый E3Z, а стойкость материалов к средствам P3-topax и P3 Topactiv DES подтвердила Ecolab. Наклеек на корпусе нет, обозначение и номер партии выжжены лазером, углублений мало — меньше места для пыли и воды. Масляную среду даташит для E3ZM исключает. В серии пары на пересечение луча, световозвратные с функцией MSR, диффузные и датчики с подавлением фона (BGS) на 100, 150 и 200 мм.
Модели серии лежат в разделе E3Z: пара на 15 м — E3ZM-T61 2M и E3ZM-T81 2M, пара со встроенными щелями — E3ZM-T63 2M, световозвратный — E3ZM-R61 2M, диффузный — E3ZM-D62 2M, с подавлением фона — E3ZM-LS61H 2M, E3ZM-LS62H 2M и E3ZM-LS64H 2M, исполнение с разъёмом M8 — E3ZM-R66. Маслостойкий вариант в нержавеющем корпусе — E3ZM-C, пластиковая серия того же размера — E3Z; другие серии — в разделе «Стандартное применение».
Характеристики
| Пересечение луча | E3ZM-T□1 и T□6 — 15 м, объект от ⌀ 12 мм; E3ZM-T□3 и T□8 со встроенными щелями — 0,8 м, объект от ⌀ 2 мм; инфракрасный светодиод 870 нм; излучатель и приёмник продаются и по отдельности (-L и -D) |
|---|---|
| Световозвратный с MSR | E3ZM-R: 4 м с отражателем E39-R1S и 3 м с E39-R1, не ближе 100 мм; объект от ⌀ 75 мм; красный светодиод 660 нм; отражатель заказывают отдельно |
| Диффузный | E3ZM-D: 1 м по белой бумаге 300 × 300 мм, гистерезис до 20 %; инфракрасный светодиод 870 нм |
| С подавлением фона | по белой бумаге 100 × 100 мм: LS□1H и LS□6H — 10–100 мм, пятно 4 мм; LS□2H и LS□7H — 10–150 мм, пятно 12 мм; LS□4H и LS□9H — 10–200 мм, пятно 18 мм; ошибка «чёрное — белое» до 5, 10 и 20 % расстояния; красный светодиод 650 или 660 нм; регулятора нет |
| Питание | 10–30 В DC с учётом пульсаций (p-p) 10 %; ток — до 40 мА у пары (по 20 мА на излучатель и приёмник), до 25 мА у остальных |
| Выход | открытый коллектор NPN (цифра 6) или PNP (цифра 8); нагрузка до 30 В DC и 100 мА, остаточное напряжение до 2 В |
| Режим | Light-ON или Dark-ON: у T, R и D — переключателем, у LS□□H — подключением провода |
| Время срабатывания | до 1 мс на включение и на отпускание |
| Настройка | однооборотный регулятор чувствительности у T, R и D |
| Индикаторы | срабатывания — жёлтый, стабильности — зелёный; у излучателя — только зелёный индикатор питания |
| Защита цепей | от обратной полярности питания и выхода, от короткого замыкания выхода; у R, D и LS — ещё от взаимных помех |
| Засветка приёмника | лампа накаливания — до 3000 лк, солнце — до 10 000 лк |
| Температура и влажность | работа — от −25 до +55 °C при 35–85 %, хранение — от −40 до +70 °C при 35–95 %; без обледенения и конденсата |
| Изоляция и прочность | от 20 МОм при 500 В DC; 1000 В AC 50/60 Гц в течение минуты; вибрация 10–55 Гц с двойной амплитудой 1,5 мм по 2 ч вдоль X, Y и Z; удар 500 м/с², трижды вдоль каждой оси |
| Степень защиты | IP67 по IEC и IP69K по DIN 40050-9 |
| Подключение | кабель 2 м или четырёхконтактный разъём M8 на корпусе |
| Масса в упаковке | пара — около 150 г с кабелем и 60 г с разъёмом, остальные — около 90 и 40 г |
| Материалы | корпус — SUS316L, линза — PMMA, окно индикаторов — PEI, регулятор и переключатель — PEEK, уплотнения — фторкаучук, кабель — ПВХ |
Мойка, монтаж и принадлежности
Испытание IP69K по DIN 40050-9 даташит описывает так: вода 80 °C под давлением 80–100 бар, 14–16 л в минуту, сопло в 10–15 см от образца, по 30 с под углами 0, 30, 60 и 90°, образец вращается. Инструкция 7978985-7H добавляет ограничения: крепкие моющие растворы и струю давлением выше номинального не применять, растворители вроде разбавителя и спирта не использовать, разъём M8 затягивать с моментом 0,3–0,4 Н·м и не обматывать лентой — иначе уплотнительное кольцо не прижмётся; регулятор и переключатель вращать с моментом не более 0,06 Н·м; при низкой температуре металл не трогать голыми руками.
Отражатели к световозвратным: E39-R1S (4 м) и E39-R1 (3 м) — номинальные; справочно E39-R2 — 5 м, E39-R10 — 3,5 м, E39-R1K с покрытием от запотевания — 3 м, E39-R9 — 2,5 м, малый E39-R3 — 1,5 м, E39-RS1, E39-RS2 и E39-RS3 — 700 мм, 1,1 и 1,4 м. Розетки M8 на кабеле 2 или 5 м с гайкой из нержавеющей стали — XS3F-E421 (прямая) и XS3F-E422 (угловая). Кронштейны заказывают отдельно, для пары — по одному на излучатель и приёмник. По инструкции есть и исполнения с постоянным режимом: Y — только Dark-ON у E3ZM-T и E3ZM-R, X — только Light-ON у датчиков с подавлением фона.
Документы
Характеристики, принадлежности и описание мойки — по даташиту OMRON Compact Photoelectric Sensor with Stainless Steel Housing E3ZM (CSM_E3ZM_DS_E_6_1, на английском); ограничения по мойке и монтажу, исполнения Y и X — по инструкции OMRON E3ZM (7978985-7H). На русском есть прежняя редакция даташита E369-RU2-01-X и брошюра семейства E3Z (SF8P_E3Z_RU01), где E3ZM описан среди соседних серий.
