Фотоэлектрический датчик E3S-CL
Цена: Под заказ

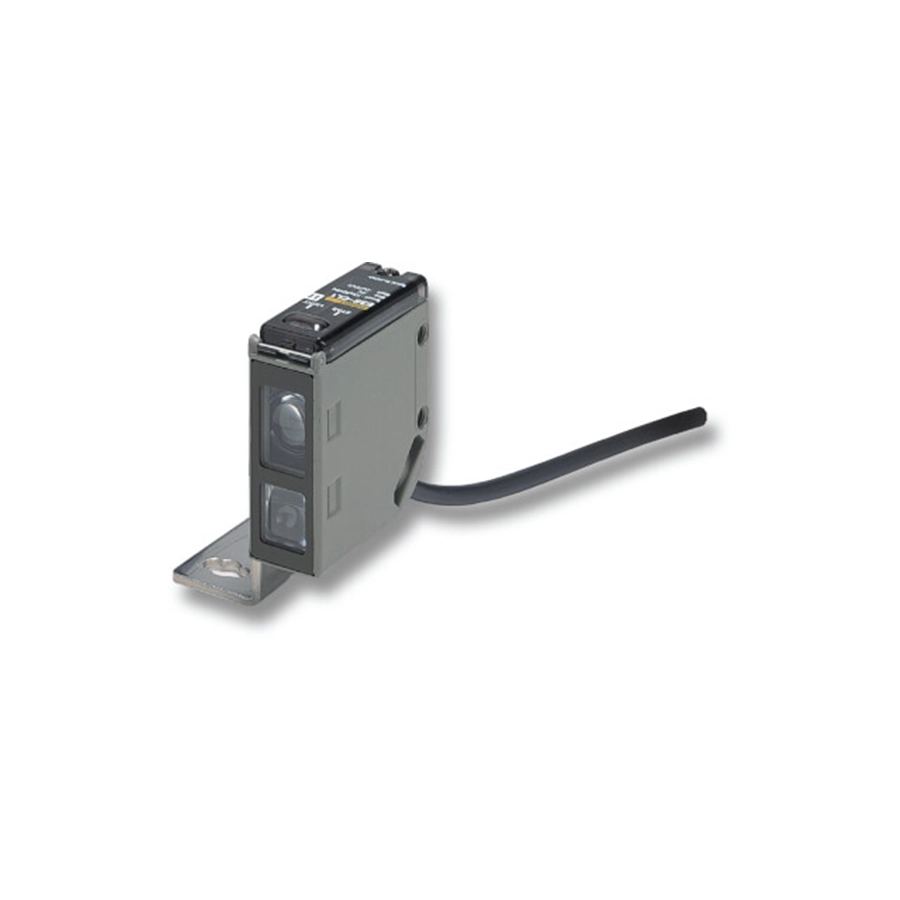

Датчик OMRON с установкой расстояния в корпусе из литого цинка: объект за заданной границей он не видит. Границу задают шестиоборотным бесконечным регулятором с указателем, и работа от цвета и материала объекта почти не зависит: у E3S-CL1 разница срабатывания по белой и чёрной бумаге — не больше 2 % заданного расстояния. В серии две модели. E3S-CL1 с красным светом устанавливают на 40–200 мм, E3S-CL2 с инфракрасным — на 50–500 мм, и у E3S-CL2 маслостойкий кабель. Выход NPN или PNP выбирают переключателем на самом датчике, режим Light-ON или Dark-ON — вторым переключателем.
Модели E3S-CL отдельными карточками в каталог не заведены. Другие датчики, которые обнаруживают объект в пределах заданного расстояния: E3AS в корпусе из нержавеющей стали и модели E3Z-LS в разделе E3Z, например E3Z-LS81 2M. Все серии — в разделе «Стандартное применение».
Характеристики
| Модели | E3S-CL1 2M и E3S-CL2 2M; в таблице OMRON Europe есть ещё исполнения с кабелем 5 м и с разъёмом M12 на кабеле 0,3 м (-M1J) |
|---|---|
| Диапазон установки | E3S-CL1 — 40–200 мм, E3S-CL2 — 50–500 мм, по белой бумаге 200 × 200 мм |
| Зона обнаружения | от 5 мм до заданного расстояния: 5–200 мм и 5–500 мм при установке на максимум |
| Гистерезис и разница «белое — чёрное» | E3S-CL1 — до 2 %, E3S-CL2 — до 10 % заданного расстояния; эталоны — белая бумага (отражение 90 %) и чёрная (5 %) |
| Свет | E3S-CL1 — красный светодиод 660 нм, E3S-CL2 — инфракрасный 850 нм |
| Питание | 10–30 В DC, пульсации до 10 %; ток — до 35 мА у E3S-CL1, до 50 мА у E3S-CL2 |
| Выход | открытый коллектор, NPN или PNP переключателем; нагрузка до 100 мА при напряжении до 30 В DC; остаточное напряжение — до 1,2 В у NPN и до 2 В у PNP |
| Время срабатывания | E3S-CL1 — до 1 мс, E3S-CL2 — до 2 мс |
| Защита цепей | от обратной полярности питания, от короткого замыкания выхода, от взаимных помех |
| Засветка | на пятне: лампа накаливания — до 5000 лк, солнце — до 10 000 лк |
| Температура и влажность | работа — от −25 до +55 °C при 35–85 %, хранение — от −40 до +70 °C при 35–95 %; без обледенения и конденсата |
| Прочность | изоляция от 20 МОм при 500 В DC; 1000 В AC 50/60 Гц в течение минуты; вибрация 10–55 Гц с двойной амплитудой 1,5 мм по 2 ч вдоль X, Y и Z; удар 500 м/с², трижды вдоль каждой оси |
| Степень защиты | IP67 по IEC 60529, NEMA 6P — только в помещении; у E3S-CL2 — ещё маслостойкость по стандарту OMRON |
| Масса в упаковке | около 170 г |
| Материалы | корпус — литой цинк, панель управления — полиэфирсульфон (PES), линза — метакриловая смола, кронштейн — SUS304 |
| Комплект | кронштейн; 12 болтов M4 с шестигранной головкой, к каждому — пружинная и плоская шайба; отвёртка; инструкция |
Установка
Датчик ставят так, чтобы его рабочая поверхность была параллельна поверхности объекта; блестящий объект — наоборот, под углом 5–10° к ней, проверив, что фон не мешает. Около зеркальной поверхности датчик наклоняют и отодвигают от неё как можно дальше. Датчик не выравнивают по границе резкой смены цвета или материала — как именно, даташит показывает рисунком, а сильные источники света — солнце, лампы — не должны попадать в угол обзора. Крепят датчик винтами M4 с моментом не более 1,2 Н·м и не бьют по нему — пострадает герметичность. Для E3S-CL2 даташит приводит масла, на которых проверена стойкость, — смазочное, неводорастворимые и водорастворимые смазочно-охлаждающие жидкости: после 240 ч в каждом из них при 50 °C сопротивление изоляции оставалось не ниже 100 МОм. Для других масел таблица даёт ориентиры по вязкости и pH, а присадки, как предупреждает даташит, могут на датчик повлиять.
Документы
Характеристики и установка — по даташиту OMRON Distance-settable Photoelectric Sensor with Metal Case E3S-CL (CSM_E3S-CL_DS_E_5_5, на английском). Исполнения, которые продаёт OMRON Europe, — на странице серии E3S-CL.
