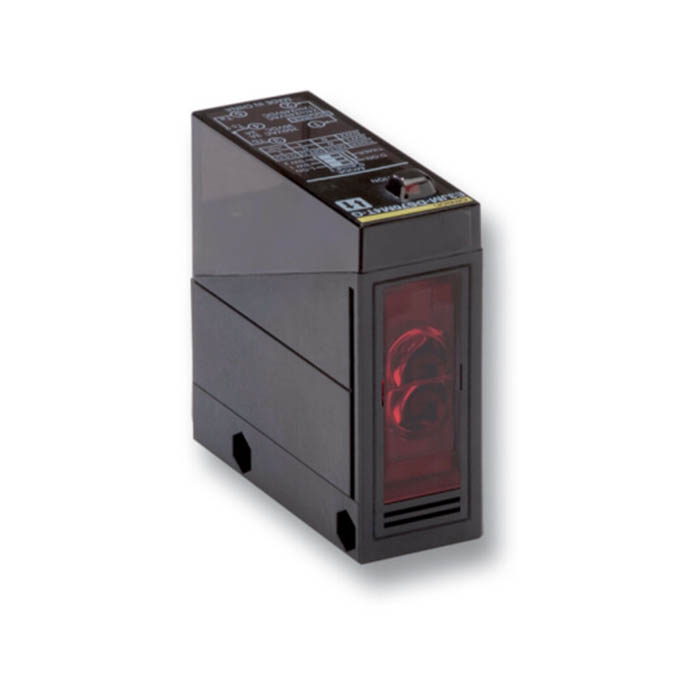

Фотоэлектрический датчик E3JM со встроенным источником питания
Цена: Под заказ
Датчик OMRON с питанием от 100–240 В AC или 24–240 В DC и выходом на реле или DC SSR. Реле у исполнений M4 — переключающий контакт SPDT на 3 А при 250 В AC, а у исполнений S4 с выходом DC SSR питание шире: 12–240 В DC или 24–240 В AC. В серии E3JM три способа обнаружения — на пересечение луча до 10 м, световозвратный с функцией MSR до 4 м с отражателем E39-R1 из комплекта и диффузный до 700 мм. Корпус квадратный, пластиковый, со степенью защиты IP66; провода подключают к клеммной колодке через кабельный ввод, переключатели режима Light-ON/Dark-ON и таймера находятся под крышкой. Исполнения с буквой T добавляют таймер: задержку включения, отключения или однократный импульс длительностью 0,1–5 с.
Датчик того же типа со встроенным источником питания — E3JK, его модели — в разделе E3JK. Модели E3JM отдельными карточками не заведены; другие серии — в разделе «Стандартное применение».
Характеристики
| Исполнения с реле | на пересечение луча E3JM-10M4-NN, с таймером E3JM-10M4T-NN — излучатель и приёмник только комплектом; световозвратные E3JM-R4M4 и E3JM-R4M4T; диффузные E3JM-DS70M4 и E3JM-DS70M4T |
|---|---|
| Кабельный ввод | без суффикса — резьба PF1/2; -G — PG13.5; -US — 1/2-14NPT, модели с листингом UL, без гайки, шайбы и резиновой втулки в комплекте |
| Расстояние срабатывания | пересечение луча — 10 м; световозвратный — 4 м с E39-R1; диффузный — 700 мм по белой бумаге 200 × 200 мм |
| Стандартный объект | непрозрачный: от 14,8 мм в диаметре на пересечение луча, от 75 мм у световозвратного |
| Гистерезис | у диффузного — до 20 % расстояния срабатывания |
| Угол направленности | 3–20° у излучателя и приёмника пары, 1–5° у световозвратного |
| Источник света | пересечение луча — инфракрасный светодиод 950 нм, световозвратный — красный 660 нм, диффузный — инфракрасный 940 нм |
| Питание | реле: 24–240 В DC ±10 % с пульсациями (p-p) до 10 % или 100–240 В AC ±10 %, 50/60 Гц; DC SSR: 12–240 В DC или 24–240 В AC |
| Потребляемая мощность | пара на пересечение луча — до 3 Вт (излучатель до 1 Вт, приёмник до 2 Вт), остальные — до 2 Вт, при DC и при AC |
| Выход реле | SPDT; до 250 В AC, 3 А при cos φ = 1; не меньше 5 В DC, 10 мА; внутри — реле G6C |
| Ресурс реле | механический — от 50 млн срабатываний при 18 000 в час, электрический — от 100 000 при 1800 в час |
| Выход DC SSR | у исполнений S4: до 48 В DC, 100 мА, остаточное напряжение до 2 В; выходы Light-ON (NO) и Dark-ON (NC), сумма их токов — до 100 мА |
| Время срабатывания | у реле — до 30 мс, у DC SSR — до 5 мс, на включение и на отпускание |
| Настройка | режим Light-ON/Dark-ON — переключателем; однооборотный регулятор чувствительности — только у диффузных |
| Таймер | у исполнений T: задержка включения, задержка отключения или однократный импульс, 0,1–5 с; отключить таймер у этих моделей нельзя |
| Посторонний свет | лампа накаливания — до 3000 лк на приёмнике |
| Температура | работа — от −25 до +55 °C, хранение — от −30 до +70 °C; обледенение и конденсат не допускаются |
| Влажность | работа — 45–85 %, хранение — 35–95 %, конденсат не допускается |
| Изоляция | от 20 МОм при 500 В DC; прочность — 2000 В AC 50/60 Гц в течение минуты |
| Вибрация и удар | 10–55 Гц, двойная амплитуда 1,5 мм, по 2 ч вдоль X, Y и Z — ни разрушения, ни ложного срабатывания; удар: без разрушения — 500 м/с², без ложного срабатывания — 100 м/с², трижды вдоль каждой оси |
| Степень защиты | IP66 по IEC 60529 |
| Масса в упаковке | около 270 г у пары, около 160 г у световозвратного и диффузного |
| Материалы | корпус — ABS, линза — метакриловая смола, крышка — поликарбонат |
| Комплект | кронштейн E39-L53 с винтом, гайки, крышка для защиты клемм, детали кабельного ввода (кроме -US), инструкция; у световозвратных — отражатель E39-R1 |
Монтаж и подключение
Для проводки даташит рекомендует кабель с жилами 0,3 мм² и наружным диаметром 6–8 мм, наконечники — кольцевые или вилочные с изоляцией, размер 1,25–3,5. Питание подключают к клеммам 1 и 2 без учёта полярности; контакт реле выведен на клеммы 3 (Tb), 4 (Tc) и 5 (Ta). Если нагрузка с контактами искрит при отключении, как контактор или клапан, нормально замкнутая сторона может замкнуться раньше, чем разомкнётся нормально открытая, и наоборот — при одновременном использовании обоих выходов на нагрузку ставят подавитель выбросов. Крышку затягивают плотно, иначе пострадает защита от воды и пыли. Даташит предупреждает о сбоях, если датчик стоит в пыли, в агрессивных газах или под прямым воздействием воды, масла и химикатов.
Для пары на пересечение луча есть щель E39-S39 размером 1 × 20 мм: с ней расстояние — 1,2 м, минимальный объект — ⌀ 1 мм (справочное значение). Кронштейн E39-L51 позволяет регулировать высоту оптической оси. Светодиоды по IEC 62471 отнесены к группе риска 1 у световозвратного и к группе 2 у пары на пересечение луча и у диффузного.
Документы
Характеристики и монтаж — по даташиту OMRON Built-in Power Supply Photoelectric Sensor E3JM (CSM_E3JM_DS_E_12_9, на английском). Модели, которые продаёт OMRON Europe, — на странице серии E3JM: там только исполнения с реле.
