Высокопроизводительный датчик E3FA/E3FB
Документация
Даташит OMRON E3FA/E3RA/E3FB/E3RB E424-E1-06 (PDF, на английском)
Брошюра OMRON E3FA E423-E1-06 (PDF, на английском)
Даташит OMRON E3FA/E3RA/E3FB/E3RB E424-RU2-03, прежняя редакция (PDF, на русском)
Брошюра OMRON E3FA CD_RU-02_E3FA_brochure_KP (PDF, на русском)
Даташит OMRON XS2F/XS3F/XS5F/W/C, Y92E, XW3D E96E-EN-06 (PDF, на английском)
Брошюра OMRON «Кабели и разъёмы для датчиков» RU_Y92E_BR (PDF, на русском)
Цена: Под заказ

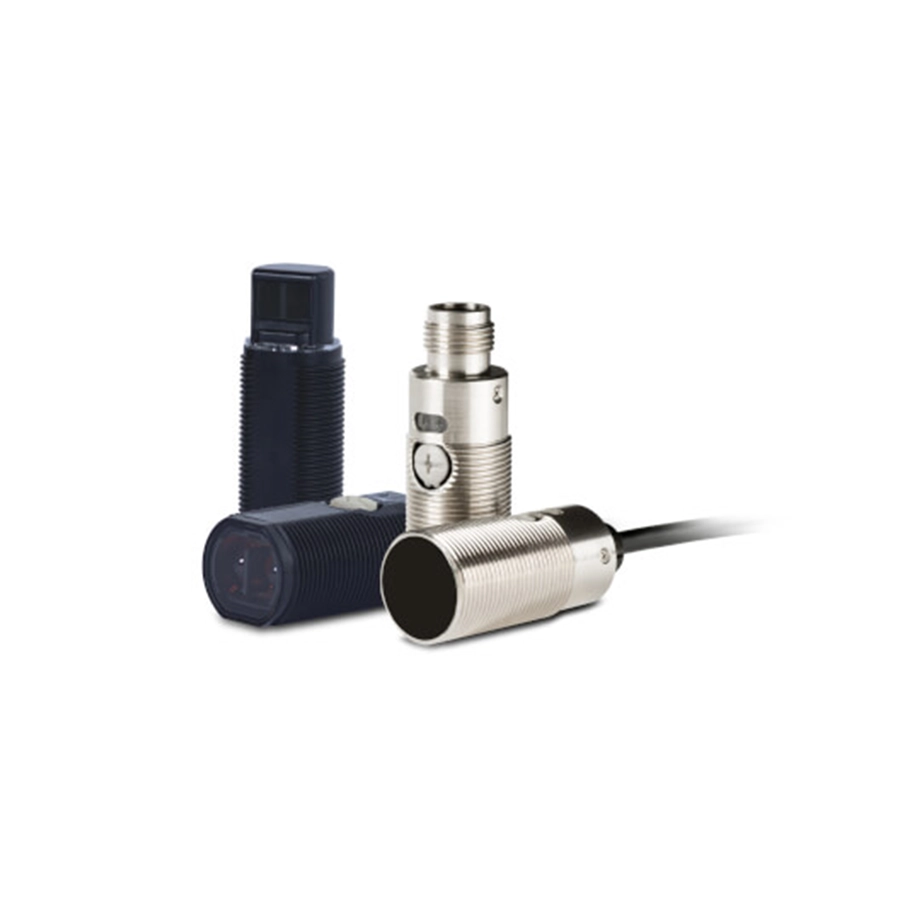

Цилиндрические датчики OMRON M18 в четырёх корпусах — по материалу и направлению оптики. Даташит E424 объединяет четыре серии: E3FA — пластик ABS, оптика по оси корпуса; E3RA — тот же пластик, оптика под прямым углом; E3FB и E3RB — то же в никелированной латуни, гайки тоже латунные, а у пластиковых — из POM. Задача семейства в E424 сформулирована тремя словами: простота выбора и установки, одна линейка на все стандартные задачи и работа без остановок — высокая помехозащищённость, стойкость к засветке и водонепроницаемый корпус, который выдерживает мойку под высоким давлением. Изделия сертифицированы по UL 60947-5-2 и CSA C22.2 No. 60947-5-2.
На сайте модели E3FA собраны в разделе E3FA: например, пара E3FA-TN11 2M, световозвратный E3FA-RP11 2M, диффузный E3FA-DN13 2M, с подавлением фона E3FA-LP12 2M, ограниченного расстояния E3FA-VN21 и для прозрачных объектов E3FA-BP12 2M; моделей E3FB, E3RA и E3RB в каталоге нет. Другие цилиндрические M18 — E3FC из стали SUS316L и E3F1; все серии — в разделе «Стандартное применение».
Что есть в каждом корпусе
| E3FA — пластик, по оси | полный набор: пара 20 м с красным и 15 м с инфракрасным светом, световозвратный 0,1–4 м и соосный 0–500 мм, диффузные 100 мм, 300 мм и 1 м с красным и инфракрасным светом, с подавлением фона 100 и 200 мм, ограниченного расстояния, для прозрачных объектов 100–500 мм и 0,1–2 м |
|---|---|
| E3FB — латунь, по оси | тот же набор, но только с красным светом |
| E3RA и E3RB — под прямым углом | только три схемы: пара 15 м, световозвратный 0,1–3 м с E39-R1S, диффузные 100 мм, 300 мм и 700 мм; красный свет |
| Масса с кабелем 2 м | пара в упаковке: E3FA и E3RA — около 110 г, E3FB и E3RB — около 175 г; отражательные в упаковке: 60 и 95 г |
| Масса с разъёмом M12 | пара в упаковке: 30 г в пластике, 85 г в латуни; отражательные — 20 и 50 г |
Общие характеристики
| Свет | красный светодиод 624 нм, у инфракрасных исполнений E3FA — 850 нм |
|---|---|
| Питание | 10–30 В DC с учётом пульсаций (p-p) до 10 %; по UL — 10–26,4 В DC |
| Выход | открытый коллектор NPN (N) или PNP (P), нагрузка до 100 мА при напряжении до 30 В DC, по UL — до 26,4 В; режим Light-ON или Dark-ON задаётся подключением |
| Время срабатывания | 0,5 мс |
| Индикаторы | срабатывания — оранжевый, стабильности — зелёный; у излучателя пары — зелёный индикатор питания |
| Засветка приёмника | лампа накаливания — до 3000 лк, солнце — до 10 000 лк |
| Температура | с кабелем — от −25 до +55 °C, с разъёмом M12 — от −40 до +55 °C; хранение — от −40 до +70 °C; по UL — не выше 40 °C при работе |
| Условия установки | высота до 2000 м, степень загрязнения 3, оболочка Type 1 |
| Прочность | изоляция от 20 МОм при 500 В DC; 1000 В AC 50/60 Гц в течение минуты между токоведущими частями и корпусом; вибрация 10–55 Гц с двойной амплитудой 1,5 мм по 2 ч вдоль X, Y и Z; удар 500 м/с², трижды вдоль каждой оси |
| Степень защиты | IP67 по IEC, IP69K по DIN 40050-9 |
| Комплект | инструкция; гайки M18 — четыре у пары, две у остальных |
Принадлежности
Отражатели в комплект не входят: E39-R1S — к световозвратным всех четырёх серий, E39-RP1 — к исполнениям для прозрачных объектов E3FA-B и E3FB-B. Кронштейн E39-L183 из стали SUS304 подходит ко всем исполнениям, E39-L182 из POM — для установки заподлицо, которую OMRON выделяет среди удобств серии наравне с видимым красным лучом для наладки и яркими индикаторами, заметными издалека и под большим углом.
К исполнениям с разъёмом M12 даташит предлагает кабели с розеткой на 2 и 5 м — прямые XS2F-M12PVC4S2M и XS2F-M12PVC4S5M, угловые XS2F-M12PVC4A2M и XS2F-M12PVC4A5M; другие кабели OMRON для датчиков — в даташите Sensor Connectors M8 and M12 (Cat. No. E96E-EN-06).
Документы
Состав семейства и характеристики — по даташиту OMRON E3FA/E3RA/E3FB/E3RB Photoelectric Sensors (Cat. No. E424-E1-06, на английском). Обзор той же линейки — в брошюре E3FA Photoelectric Sensors (Cat. No. E423-E1-06). На русском есть прежняя редакция даташита E424-RU2-03 и брошюра E3FA (CD_RU-02_E3FA_brochure_KP) о прежних линейках серии. Исполнения, которые продаёт OMRON Europe, — на странице серии E3FA/E3FB.
