Фотоэлектрические датчики E3H2
Цена: Под заказ

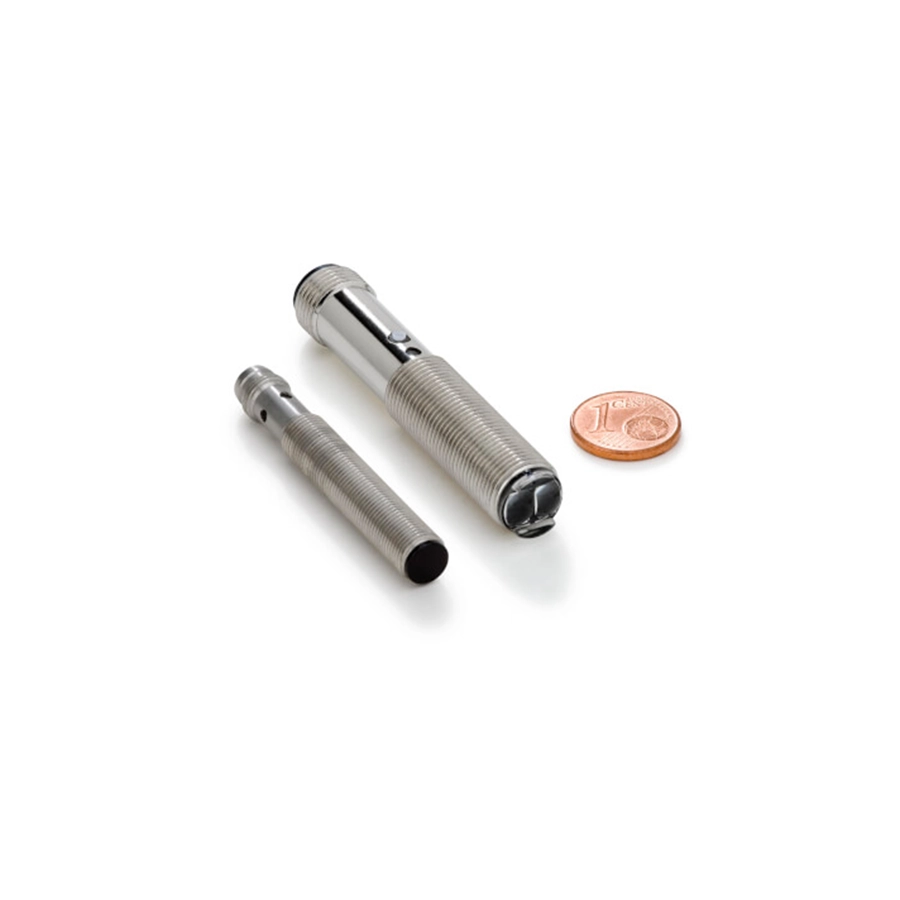

Небольшие фотоэлектрические датчики OMRON в металлических цилиндрах M12 и M8 — с кабелем 2 м или с разъёмом. В корпусе M12 из никелированной латуни четыре конструкции: пара на пересечение луча E3H2-T4 на 4 м с регулятором мощности на излучателе, световозвратный E3H2-R2 с функцией MSR на 2 м и два диффузных — E3H2-DS30 на 300 мм и E3H2-DS10 на 100 мм. Корпус M8 из нержавеющей стали есть только у пары E3H2-T2 на 2 м. У световозвратных моделей даташит выделяет два режима обучения — для обычных и для полупрозрачных объектов; у диффузного на 300 мм обучение тоже есть, а E3H2-DS10 и E3H2-T2 не настраиваются.
Меньше по резьбе — M5 и M6 серии E3T-C; крупнее, M18, — E3FA/E3FB, E3F1 и нержавеющий E3FC. Весь раздел — Стандартное применение.
Характеристики
Исполнения
| E3H2-T4, M12 | пересечение луча, 4 м, мощность излучателя регулируется; инфракрасный светодиод 880 нм; дифференциальный ход — до 20 % расстояния; срабатывание и отпускание — до 2,5 мс; E3H2-T4C4M-N 2M и T4B4M-N 2M с кабелем, T4C4M-M1-N и T4B4M-M1-N с разъёмом M12 |
|---|---|
| E3H2-T2, M8 | пересечение луча, 2 м, без настройки; инфракрасный светодиод 880 нм; до 1 мс; режим задан обозначением: T2□2S — Dark-ON, T2□1S — Light-ON; кабель 2 м или трёхконтактный разъём (-M5); работа — до +50 °C |
| E3H2-R2, M12 | световозвратный с функцией MSR, 2 м с отражателем E39-R1S, обучение; красный светодиод 660 нм; до 1,1 мс; отражатель в комплект не входит |
| E3H2-DS30, M12 | диффузный, 300 мм, обучение; инфракрасный светодиод 880 нм; до 1,1 мс |
| E3H2-DS10, M12 | диффузный, 100 мм, расстояние фиксировано; инфракрасный светодиод 880 нм; до 1,1 мс |
Общие данные
| Выход | буква C в обозначении — NPN, B — PNP; нагрузка — до 100 мА, остаточное напряжение — до 2 В |
|---|---|
| Питание | 10–30 В DC, пульсации — 10 %; потребляемый ток — до 45 мА |
| Дифференциальный ход | до 10 % расстояния у всех, кроме E3H2-T4 |
| Защитные цепи | от обратной полярности питания и от короткого замыкания выхода |
| Посторонний свет | лампа накаливания — до 3000 лк, солнце — до 5000 лк |
| Температура работы | от −25 до +55 °C, у E3H2-T2 — от −25 до +50 °C |
| Степень защиты | IP67 (EN 60529) |
| Индикаторы | жёлтые: у излучателя пары — питание, у приёмника — срабатывание, у остальных — состояние выхода |
| Масса | с кабелем — около 110 г у E3H2-T4, 90 г у E3H2-T2, 55 г у R и DS; с разъёмом — около 40, 30 и 20 г |
| Материалы | корпус — никелированная латунь, у E3H2-T2 — нержавеющая сталь; линза — пластик |
Настройка и выбор режима
Режим задаёт белый провод, у разъёма — контакт 2. У приёмника E3H2-T4 и у E3H2-R2 провод, оставленный свободным, даёт Dark-ON, на плюсе — Light-ON; у E3H2-DS30 и DS10 свободный провод даёт Light-ON, на плюсе — Dark-ON. На общем проводе у E3H2-T4 будет Dark-ON, у E3H2-DS10 — Light-ON, а у E3H2-R2 и DS30 это вход дистанционного обучения. Если белый провод постоянно на плюсе, а обучение нужно удалённо, между ним и плюсом ставят резистор 2,2 кОм, иначе будет короткое замыкание.
Обычное обучение E3H2-R2: датчик направляют линзой на отражатель и держат кнопку от 2 до 5 с — порог встаёт на половину принятого света. Удержание дольше 8 с включает высокочувствительный режим, где порог ставится чуть ниже принятого уровня; так настраивают модель на полупрозрачные объекты. У E3H2-DS30 объект ставят на нужном расстоянии и нажимают кнопку так же; если после того, как объект убрали, выход не переключился, может понадобиться высокочувствительный режим. Удалённо то же делают, замыкая белый провод на общий на то же время. Удачное обучение видно по индикатору: он перестаёт мигать. У E3H2-T4 количество излучаемого света меняют регулятором на излучателе: по часовой стрелке — больше, против — меньше.
Монтаж и подключение
Питание — только постоянный ток, не выше 30 В; переменное напряжение даташит запрещает. Удлинитель — сечением от 1 мм² и короче 100 м, отдельно от силовых и высоковольтных линий или экранированным кабелем. Датчик ставят на кронштейн, который заказывают отдельно, или на ровную поверхность, не ударяя по нему. Разъём держат за кожух и затягивают рукой, без плоскогубцев: момент — 0,4–0,5 Н·м у M12 и 0,3 Н·м у M8, а подключают и отключают его без питания. Датчик готов к работе через 150 мс после включения; если он и нагрузка питаются от разных источников, первым включают датчик. В воде, под дождём и на улице, среди моющих и дезинфицирующих средств, под прямым солнцем датчик не применяют, а растворители, спирт и другую органику для очистки не берут.
Принадлежности
| Отражатели | E39-R1S — 60 × 40 × 7,5 мм, крепится винтами; E39-R4 — малый, 23 × 13,7 × 4,9 мм; E39-R7 — круглый, ∅84 мм; E39-RS2 — самоклеящийся, 40 × 35 × 0,6 мм |
|---|---|
| Кабели к разъёму M8 | три контакта, гайка из латуни, 2 м: прямые XS3F-M08PVC3S2M (ПВХ) и XS3F-M08PUR3S2M (полиуретан), угловые XS3F-M08PVC3A2M и XS3F-M08PUR3A2M |
| Кабели к разъёму M12 | 2 м, три провода: XS2F-M12PVC3S2M, XS2F-M12PUR3S2M, угловые XS2F-M12PVC3A2M, XS2F-M12PUR3A2M; четыре провода: XS2F-M12PVC4S2M, XS2F-M12PUR4S2M, угловые XS2F-M12PVC4A2M, XS2F-M12PUR4A2M |
Документы
Карточка написана по даташиту OMRON E3H2 Miniature photoelectric sensors in cylindrical M8 and M12 housing (Cat. No. E111E-EN-01, на английском): таблица заказа и принадлежности — с. 1–2, характеристики — с. 3, обучение и выбор режима — с. 4, меры предосторожности — с. 11; полный перечень кабелей даташит отсылает к даташиту принадлежностей E26E. В таблице серии E3H2 у OMRON Europe — 16 исполнений в корпусе M12; пар E3H2-T2 в корпусе M8 там нет, их даёт только даташит.
