Фотоэлектрические датчики E3T-C
Цена: Под заказ

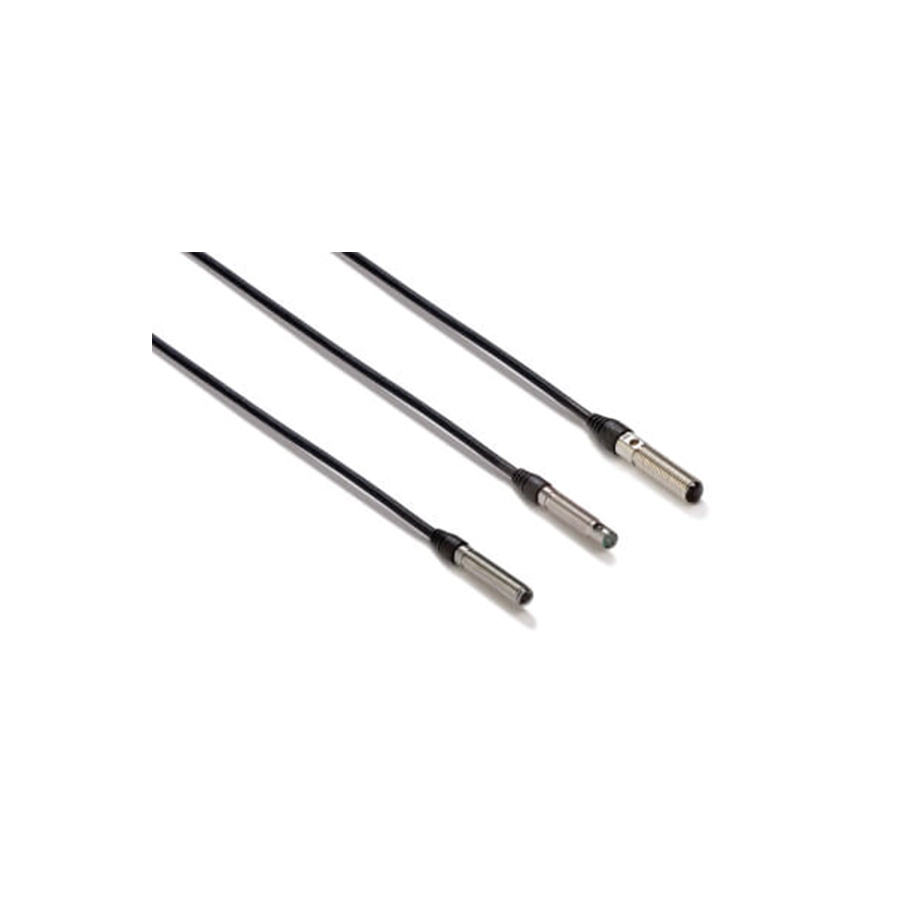

Миниатюрные датчики OMRON в резьбовых корпусах M5 и M6 из стали SUS303 — для узлов, где под установку почти нет места. В семействе E3T-C три конструкции, и у каждой есть вариант с выходом NPN и с выходом PNP: пара на пересечение луча M5 с торцевым лучом (Top-view) работает на 1 м, пара M5 с боковым лучом (Side-view) — на 500 мм, а датчик M6 диффузного типа с инфракрасным светодиодом замечает объект в зоне от 3 до 50 мм. Подключение у всех — несъёмный кабель 2 м, время срабатывания и отпускания — не более 0,5 мс.
Цилиндры следующего размера, M8 и M12, часть которых настраивается обучением, — у серии E3H2; миниатюрные датчики в прямоугольных пластиковых корпусах — E3T; цилиндрические M18 — E3FA/E3FB. Остальные датчики со встроенным усилителем для обычных условий — в разделе Стандартное применение.
Характеристики
| E3T-CT12 (NPN), E3T-CT14 (PNP) | пересечение луча, корпус M5, луч из торца; 1 м; красный светодиод 630 нм; непрозрачный объект диаметром от 4 мм; угол приёмника — 2°; выход включается, когда луч перекрыт (Dark-ON) |
|---|---|
| E3T-CT22S (NPN), E3T-CT24S (PNP) | пересечение луча, корпус M5, луч сбоку; 500 мм; красный светодиод 625 нм; непрозрачный объект диаметром от 5 мм; угол приёмника — 10°; Dark-ON |
| E3T-CD11 (NPN), E3T-CD13 (PNP) | диффузный, корпус M6; от 3 до 50 мм по белой бумаге 100 × 100 мм; инфракрасный светодиод 870 нм; гистерезис — не более 15 % расстояния; выход включается при отражённом свете (Light-ON); регулятор чувствительности |
| Питание | 12–24 В DC ±10 %, пульсации (p-p) — до 10 %; наибольшее напряжение — 26,4 В DC |
| Потребляемый ток | пара — до 30 мА (излучатель и приёмник — до 15 мА каждый), диффузный — до 20 мА |
| Выход | открытый коллектор; нагрузка — до 80 мА при напряжении до 30 В DC; остаточное напряжение — до 1 В |
| Защитные цепи | от обратной полярности питания и от короткого замыкания нагрузки |
| Посторонний свет | лампа накаливания — до 3000 лк |
| Среда | работа — от −25 до +55 °C, хранение — от −30 до +70 °C, без обледенения и конденсата; влажность — от 35 до 85 % |
| Изоляция | от 20 МОм при 500 В DC; 500 В AC 50/60 Гц в течение 1 мин |
| Вибрация и удар | 10–55 Гц с двойной амплитудой 1,5 мм по 2 ч вдоль осей X, Y и Z; 500 м/с² по 3 раза вдоль каждой оси (на разрушение) |
| Степень защиты | IP65 (IEC 60529) |
| Кабель | у излучателя — ∅2,5 мм, две жилы; у приёмника и диффузного датчика — ∅2,7 мм, три жилы; сечение жилы — 0,15 мм² (AWG25) |
| Материалы | корпус, шестигранные гайки и зубчатые шайбы — SUS303; линза — полисульфон; окно индикаторов — полисульфон у пар, эпоксидная смола у диффузного |
| Масса в упаковке | около 60 г у пары, около 40 г у диффузного датчика |
| Комплект | инструкция, гайки и шайбы; к диффузному — ещё отвёртка для регулятора |
Монтаж и подключение
Отверстие под корпус M5 — 5,5 мм, под M6 — 6,5 мм (допуск +0,5). Гайки затягивают моментом не более 1 Н·м и ставят винты с пружинной, плоской или зубчатой шайбой; бить по датчику молотком нельзя — пострадает влагозащита. Регулятор E3T-CD поворачивают отвёрткой из комплекта, с малым усилием: в E70E напечатано «0.8 N·m», а в даташите E407 тот же абзац даёт «0.8 N·cm».
Провода: коричневый — плюс питания, синий — 0 В, чёрный — выход; у излучателя пары выхода нет, только коричневый и синий. Переменное напряжение подавать нельзя: датчик может разрушиться. Защита от короткого замыкания отключает выход, когда ток превышает номинальный в 1,5 раза, а снова включается датчик после проверки проводки и повторной подачи питания; у ёмкостной нагрузки пусковой ток тоже не должен превышать номинальный больше чем в 1,5 раза.
Оранжевый индикатор показывает срабатывание, зелёный — устойчивый приём: принимаемый свет должен быть не меньше 1,2 порога срабатывания или не больше 0,8 от него. В такой зоне, по даташиту, на работу меньше всего влияют температура, колебания напряжения, пыль и изменение настройки. Датчик не ставят под прямое солнце, в пыль, в среду с коррозионным газом, органическими растворителями, водой, маслом или химикатами, под удары и вибрацию и туда, где выпадает конденсат.
Документы
Всё, что в карточке, — из даташита OMRON E3T-C Miniature photoelectric sensors in M5 and M6 sized housing (Cat. No. E70E-EN-01, на английском): таблица заказа — с. 1, характеристики — с. 2, схемы выхода — с. 4, меры предосторожности — с. 5, размеры и кабели — с. 6. Те же шесть исполнений с кабелем 2 м перечисляет страница серии E3T-C у OMRON Europe.
