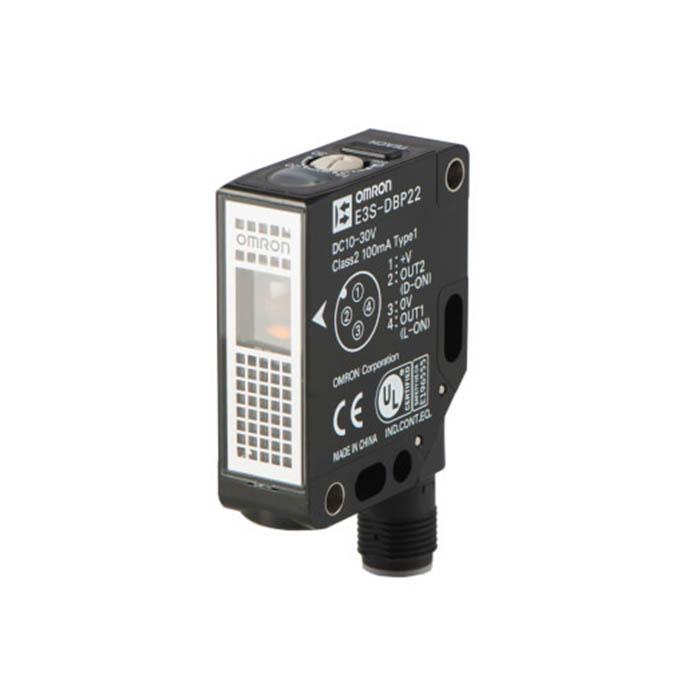

Фотоэлектрический датчик E3S-DB
Документация
Цена: Под заказ
Световозвратный датчик OMRON с функцией MSR для прозрачных объектов — ПЭТ- и стеклянных бутылок, плёнки, лотков. В серии E3S-DB две оптики: на 3,5 м с отражателем E39-R8 и узкий луч на 0,5 м с отражателем E39-R21; мёртвой зоны вблизи датчика нет. Ложные срабатывания предотвращают две щели внутри датчика, а функция P-opaquing с помощью поляризации делает непрозрачными для луча объекты с двойным лучепреломлением — так лучше обнаруживаются ПЭТ-бутылки и прозрачные плёнки. Настройка — кнопкой Smart Teaching, которая по даташиту выставляет оптимальный порог всего за 3 с, или одиннадцатиоборотным регулятором (T в обозначении). Корпус — IP67 и IP69K; стойкость к моющим средствам подтверждена сторонней сертификацией Ecolab в Европе.
Модели E3S-DB отдельными карточками в каталог не заведены. Для прозрачных объектов в разделе E3Z есть серия E3ZM-B в корпусе SUS316L, например E3ZM-B61 2M, и модели E3Z-B для прозрачных бутылок, например E3Z-B61 2M. Остальные серии — в разделе «Стандартное применение».
Характеристики
| Обозначение | E3S-DB, затем N (NPN) или P (PNP), цифра подключения — 1 кабель 2 м, 2 разъём M12, 3 разъём M12 Smartclick на кабеле 0,3 м — и цифра оптики: 1 — 3,5 м, 2 — узкий луч 0,5 м; T в конце — регулятор вместо Smart Teaching |
|---|---|
| Расстояние срабатывания | 0–3,5 м с E39-R8; 0–0,5 м с E39-R21 |
| Диаметр пятна (справочно) | 6 мм на расстоянии 250 мм; у узкого луча — 2,5 мм на 200 мм |
| Источник света | красный светодиод, 624 нм |
| Питание | 10–30 В DC, включая пульсации (p-p) 10 %; потребление — до 720 мВт, ток — до 30 мА при 24 В DC |
| Выход | открытый коллектор, NPN или PNP по модели; нагрузка — до 30 В DC и 100 мА, остаточное напряжение до 2 В; два выхода: чёрный провод — Light-ON, белый — Dark-ON |
| Время срабатывания | до 0,5 мс на включение и на отпускание |
| Настройка | Smart Teaching с блокировкой кнопки и автоматической компенсацией AC³, по умолчанию выключенной; у исполнений T — регулятор на 11 оборотов |
| Индикаторы | приёма света — оранжевый, стабильности — зелёный |
| Защита | от обратной полярности питания и выхода, от короткого замыкания выхода, от взаимных помех |
| Посторонний свет | на приёмнике: лампа накаливания — до 3000 лк, солнце — до 10 000 лк |
| Температура | работа — от −25 до +60 °C, хранение — от −40 до +70 °C; обледенение и конденсат не допускаются |
| Влажность | работа — 35–85 %, хранение — 35–95 %, конденсат не допускается |
| Изоляция | от 20 МОм при 500 В DC; прочность — 1000 В AC 50/60 Гц в течение минуты |
| Вибрация и удар | на разрушение: 10–55 Гц, двойная амплитуда 1,5 мм, по 2 ч вдоль X, Y и Z; удар 500 м/с², трижды вдоль каждой оси |
| Степень защиты | IP67 по IEC, IP69K по DIN 40050-9 |
| Кабель | ПВХ ⌀ 6 мм, четыре жилы по 0,5 мм² (AWG20), радиус изгиба — от 18 мм |
| Масса | в упаковке и без неё: с кабелем — около 80 и 60 г, с разъёмом M12 — около 60 и 40 г, с разъёмом на кабеле — около 180 и 160 г |
| Материалы | корпус — PBT и ABS, линза и индикаторы — PMMA, регуляторы — полиэфирный эластомер |
Отражатели и принадлежности
Отражатель в комплект не входит, его выбирают под задачу. К исполнениям на 3,5 м: E39-R8 — 3,5 м (номинал), E39-R1S — 3,5 м, E39-R1K с незапотевающей пластиной — 2 м, поляризационный E39-RP1 — 3 м, плёночные E39-RS10 — 1,5 м и E39-RS11 — 2,5 м. К узкому лучу: E39-R21 — 0,5 м (номинал), плёночные E39-RS10 и E39-RS11 — по 0,5 м. Отражатель на расстоянии, отличном от номинального, допустим, если при установке индикатор стабильности горит как положено. Разъёмы M12 к датчику: XS2F-D421 и XS5F-D421 с огнестойким кабелем для роботов, 2 м (-D80-F) или 5 м (-G80-F). Кронштейны: E39-L192 для крепления снизу и E39-L193 — сбоку.
Монтаж и подключение
Провода: коричневый — плюс питания 10–30 В, синий — 0 В, чёрный — выход 1 (Light-ON), белый — выход 2 (Dark-ON); в разъёме M12 это контакты 1, 3, 4 и 2. Датчик крепят винтами M4 с моментом не более 1,2 Н·м, регулятор чувствительности вращают с моментом не более 0,06 Н·м. Обнаруживать объекты датчик начинает через 100 мс после включения питания; если нагрузка и датчик питаются от разных источников, первым включают датчик. Переменное напряжение подавать нельзя, питание — не выше 30 В DC. Несмотря на IP69K, под водой, под дождём и на улице датчик не применяют, а концентрированные моющие средства и растворители не используют.
Документы
Характеристики, отражатели и монтаж — по даташиту OMRON Transparent Object Detection Photoelectric Sensor E3S-DB (Cat. No. E439-E1-05, на английском); обзор серии, в том числе устройство двойной щели, — в брошюре E3S-DB (Cat. No. E440-E1-04, на английском). Исполнения, которые продаёт OMRON Europe, — на странице серии E3S-DB.
