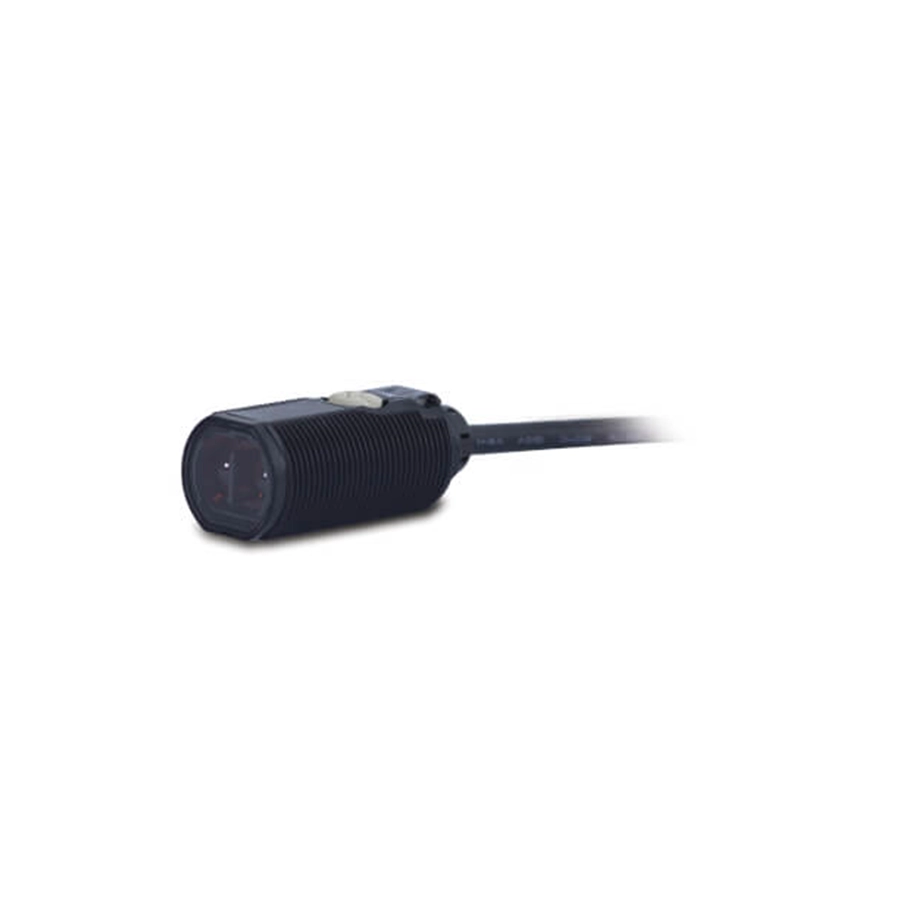

Стандартный фотоэлектрический датчик E3F1
Документация
Цена: Под заказ
Фотоэлектрический датчик OMRON в резьбовом корпусе M18 из пластика ABS с ярким красным светодиодом. В даташите E94E у серии три оптические схемы — пара на пересечение луча на 15 м, световозвратный на 0,1–3 м с отражателем E39-R1S и диффузный на 100 или 300 мм, — у каждой исполнения с выходом NPN или PNP, с кабелем 2 м или разъёмом M12. Красный свет виден, поэтому датчик легко выставить, а компактный корпус OMRON называет прочным и удобным для встраивания в машины. Чувствительность задаёт однооборотный регулятор, а режим Light-ON или Dark-ON — подключение розового провода.
Модели E3F1 отдельными карточками в каталог не заведены. Цилиндрические датчики того же размера M18 в разделе — E3FA/E3FB с моделями в разделе E3FA и E3FC в корпусе из нержавеющей стали; миниатюрные цилиндрические — E3H2 и E3T-C. Все серии — в разделе «Стандартное применение».
Характеристики
| Исполнения | пара — E3F1-TN11 2M и E3F1-TP11 2M, с разъёмом — E3F1-TN21 и E3F1-TP21; световозвратные — E3F1-RN11 2M, E3F1-RP11 2M, E3F1-RN21, E3F1-RP21; диффузные на 100 мм — E3F1-D□11 2M и E3F1-D□21, на 300 мм — E3F1-D□12 2M и E3F1-D□22 (□ — N или P) |
|---|---|
| Расстояние | пара — 15 м; световозвратный — 0,1–3 м с E39-R1S; диффузные — 100 и 300 мм по белой бумаге 300 × 300 мм, пятно 40 × 45 и 40 × 50 мм |
| Угол направленности | у пары и световозвратного — от 2° |
| Свет | красный светодиод 624 нм |
| Питание | 10–30 В DC с учётом пульсаций (p-p) до 10 %; ток — до 40 мА у пары (излучатель 25 мА, приёмник 15 мА), до 25 мА у остальных |
| Выход | открытый коллектор NPN или PNP; нагрузка до 100 мА при напряжении до 30 В DC, остаточное до 3 В |
| Режим | розовый провод (контакт 2) на коричневый (контакт 1) — Light-ON, на синий (контакт 3) или свободен — Dark-ON |
| Время срабатывания | 0,5 мс |
| Индикаторы | срабатывания — оранжевый, стабильности — зелёный; излучатель пары — только зелёный индикатор питания |
| Защита цепей | от обратной полярности питания и выхода, от короткого замыкания выхода |
| Температура и влажность | работа — от −25 до +55 °C при 35–85 %, хранение — от −30 до +70 °C при 35–95 %; без обледенения и конденсата |
| Степень защиты | IP66 по IEC |
| Масса в упаковке и без неё | пара — около 110 и 50 г с кабелем, 30 и 10 г с разъёмом; остальные — около 60 и 50 г с кабелем, 20 и 10 г с разъёмом |
| Материалы | корпус, гайки — ABS; линза и окно индикаторов — PMMA; регулятор — POM |
| Комплект | инструкция; гайки M18 — четыре у пары, две у остальных |
Монтаж и принадлежности
Датчик крепят гайками из комплекта с моментом 0,4–0,5 Н·м. По мерам предосторожности его не ставят в воду, под дождь и на улицу, в масляную или химическую среду, под прямое солнце, туда, где высокая влажность и конденсат или прямая вибрация и удары; растворители вроде разбавителя и спирта не применяют. Датчик готов к работе через 100 мс после включения питания; если нагрузка питается от отдельного источника, первым включают датчик. Отдельно заказывают: отражатель E39-R1S к световозвратным, кронштейн E39-L183 из стали SUS304 и кронштейн E39-L182 из POM для установки заподлицо, кабели с розеткой M12 — прямые XS2F-M12PVC4S2M-EU и XS2F-M12PVC4S5M-EU, угловые XS2F-M12PVC4A2M-EU и XS2F-M12PVC4A5M-EU, 2 и 5 м.
Документы
Характеристики — по даташиту OMRON Photoelectric sensor in compact M18 housing E3F1 (Cat. No. E94E-EN-01, на английском); на русском — E94E-RU-01. Кабели с разъёмом M12 описаны в даташите Sensor Connectors M8 and M12 (Cat. No. E96E-EN-06).
