Щелевой фотоэлектрический датчик E3Z-G
Цена: Под заказ

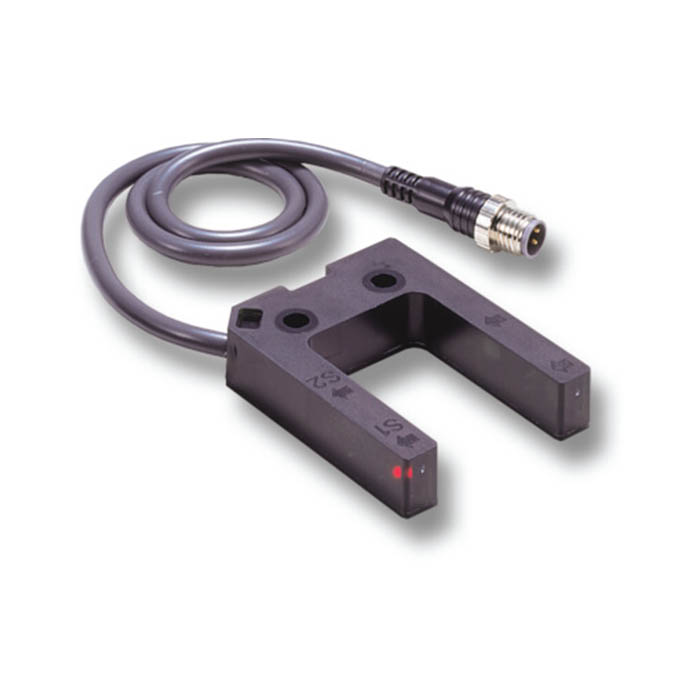

Вилочный датчик OMRON на пересечение луча: объект проходит через паз 25 мм и перекрывает свет между плечами. Излучатель и приёмник E3Z-G собраны в одной пластиковой вилке; даташит представляет серию как датчик с пазом и простой настройкой, OMRON Europe — как простой в установке. У E3Z-G61 и E3Z-G81 одна оптическая ось, у E3Z-G62 и E3Z-G82 — две, и у каждой оси свой выход. Свет инфракрасный, 940 нм; режим Light-ON или Dark-ON задаётся переключателем. Корпус защищён по IP64 — даташит отдельно оговаривает, что у прочих датчиков E3Z степень защиты IP67. OMRON Europe называет задачу серии так: контроль прохождения объектов, деталей машин и транспортных элементов.
Исполнения серии в каталоге лежат в разделе E3Z. Одна ось, NPN — E3Z-G61: 0.5M, 2M, 5M, -M3J, -M1J-1 0.3M, -11D 0.3M. Одна ось, PNP — E3Z-G81: 0.5M, 2M, -M3J, -M1J-1 0.3M. Две оси, NPN — E3Z-G62: 0.5M, 2M, 5M, -M3J, -11D 0.3M. Две оси, PNP — E3Z-G82: 0.5M, 2M, -M3J, -M1J 0.3M. О серии E3Z в целом — карточка E3Z; щелевые датчики с пазом от 3,6 до 13 мм — фотомикродатчики EE.
Характеристики
| Способ обнаружения | на пересечение луча; расстояние между плечами паза — 25 мм |
|---|---|
| Оптические оси и выходы | E3Z-G61 и E3Z-G81 — одна ось, выход S1; E3Z-G62 и E3Z-G82 — две оси, выходы S1 и S2 |
| Стандартный объект | непрозрачный, диаметр от 1,5 мм |
| Источник света | инфракрасный светодиод, 940 нм |
| Питание | 12–24 В DC ±10 %, пульсации (p-p) — до 10 % |
| Потребляемый ток | до 25 мА с одной осью, до 40 мА с двумя |
| Выход | открытый коллектор, NPN у G61 и G62, PNP у G81 и G82; нагрузка — до 100 мА при напряжении до 26,4 В DC, остаточное напряжение до 1 В; Light-ON или Dark-ON выбирается переключателем режима |
| Время срабатывания | до 1 мс на включение и на отпускание |
| Защита | от обратной полярности питания, от короткого замыкания выхода, от взаимных помех |
| Индикатор | срабатывания, оранжевый |
| Посторонний свет | на приёмнике: лампа накаливания — до 3000 лк, солнце — до 10 000 лк |
| Температура | работа — от −25 до +55 °C, хранение — от −40 до +70 °C; обледенение и конденсат не допускаются |
| Влажность | работа — 35–85 %, хранение — 35–95 %, конденсат не допускается |
| Изоляция | от 20 МОм при 500 В DC; прочность — 1000 В AC 50/60 Гц в течение минуты между проводами и корпусом |
| Вибрация и удар | на разрушение: 10–55 Гц, двойная амплитуда 1,5 мм, по 2 ч вдоль X, Y и Z; удар 500 м/с², трижды вдоль каждой оси |
| Степень защиты | IP64 по IEC 60529 |
| Подключение | кабель ⌀ 4 мм длиной 2 или 0,5 м, три или четыре жилы по 0,2 мм² (AWG24); разъём M8, четыре контакта, на кабеле 0,3 м (-M3J); по сноскам таблицы заказа — ещё разъём M12 на кабеле 0,3 м (-M1J), у моделей на одну ось — и M12 Smartclick (-M1TJ) |
| Масса в упаковке | около 65 г с кабелем 2 м, около 30 г с разъёмом на кабеле |
| Корпус | ABS |
| MTTFd | 817 лет |
Подключение и принадлежности
Коричневый провод — плюс питания 12–24 В, синий — 0 В, чёрный — выход S1, белый — выход S2 у двухосевых моделей. В разъёме M8 те же провода приходят на контакты 1, 3, 4 и 2; у одноосевых контакт 2 свободен. Ответная часть в комплект не входит: к исполнениям -M3J OMRON предлагает розетки XS3F-M421 (прямые) и XS3F-M422 (угловые) на кабеле 2 или 5 м — с обычным кабелем (окончание -A) или виброустойчивым кабелем для роботов (окончание -R). Защитный кронштейн E39-L149 заказывают отдельно.
Документы
Характеристики и принадлежности — по даташиту OMRON Grooved-type Photoelectric Sensor with Built-in Amplifier E3Z-G (CSM_E3Z-G_DS_E_9_7, на английском); задача серии и перечень исполнений у OMRON Europe — по странице серии E3Z-G. Исполнений -M1J-1 и -11D в даташите нет.
