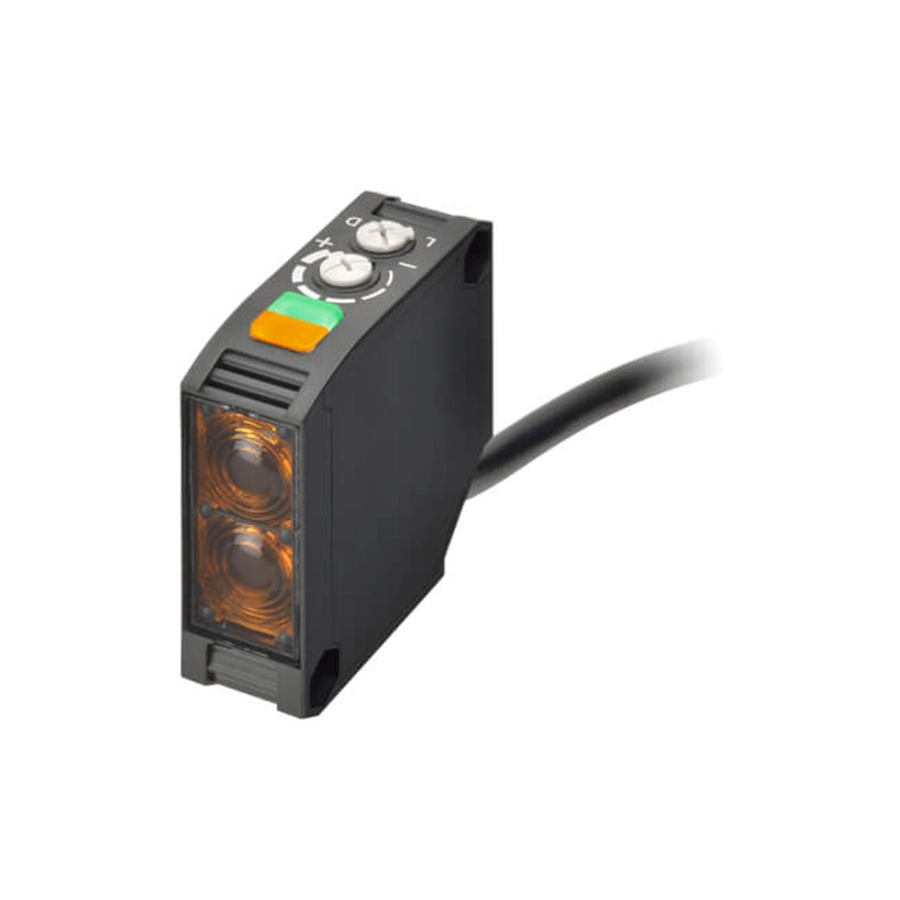

Фотоэлектрический датчик E3JK
Цена: Под заказ
Датчик OMRON со встроенным источником питания, который берёт на вход 24–240 В как переменного, так и постоянного тока. Это относится к исполнениям с реле; в даташите E432 к ним добавлены исполнения с транзисторным выходом на 10–30 В постоянного тока. По сравнению с прежней моделью OMRON дальность пары на пересечение луча и диффузного выросла примерно в восемь раз: на пересечение луча — 40 м, световозвратный — 7 м, диффузный — 2,5 м. Другие отличия, которые называет даташит, — видимое пятно красного светодиода, крупные индикаторы, заметные издалека, увеличенные регулятор чувствительности и переключатель режима и исполнения с инфракрасным светом.
На сайте модели серии — диффузные E3JK с реле, NPN и PNP — собраны в разделе E3JK, например E3JK-DR11 2M, E3JK-DN12 2M и E3JK-DP13 2M. Другой датчик с питанием от сети, с клеммной колодкой и таймером, — E3JM; все серии — в разделе «Стандартное применение».
Характеристики
| Три группы по выходу | R — реле SPDT, питание 24–240 В AC ±10 % 50/60 Гц или 24–240 В DC ±10 %; N — NPN, P — PNP, питание 10–30 В DC |
|---|---|
| Реле | 250 В AC, до 3 А при cos φ = 1; не меньше 5 В DC и 10 мА; механический ресурс — от 50 млн срабатываний при 18 000 в час, электрический — от 100 000 при 1800 в час; срабатывание до 20 мс |
| Транзисторный выход | открытый коллектор, до 100 мА при напряжении нагрузки до 30 В; срабатывание до 1 мс |
| На пересечение луча | 40 м (T□11 и T□13) или 5 м (T□12 и T□14), объект от ⌀ 17 мм |
| Световозвратные | R□11 и R□13 — 7 м с E39-R1, 9 м с E39-R1S, 11 м с E39-R2; R□12 с функцией MSR — 6, 7 и 10 м; отражатель не ближе 100 мм |
| Диффузные | 2,5 м по белой бумаге 300 × 300 мм (D□11 и D□13) или 300 мм по белой бумаге 100 × 100 мм (D□12 и D□14) |
| Свет | красный светодиод 624 нм или инфракрасный 850 нм — по последней цифре обозначения |
| Засветка приёмника | лампа накаливания — до 3000 лк, солнце — до 11 000 лк |
| Температура | работа — от −25 до +55 °C, хранение — от −40 до +70 °C, без обледенения и конденсата |
| Изоляция | от 20 МОм при 500 В DC; у исполнений с реле — 1500 В AC 50/60 Гц в течение минуты |
| Степень защиты | IP64 по IEC 60529 |
| Корпус | 50 × 50 мм толщиной 18 мм, два крепёжных отверстия ⌀ 4,5 мм под M4; подключение — кабелем 2 м, радиус изгиба — R18 |
| Светодиоды | исполнения с реле по IEC 62471 отнесены к группе без риска (Exempt Group) |
Монтаж и принадлежности
У исполнений с реле есть комплекты с окончанием -C: в них кронштейн E39-L40, а у световозвратных ещё отражатель E39-R1. Остальным кронштейн и отражатель заказывают отдельно. По мерам предосторожности датчик не ставят под воду, дождь, на улицу, под прямое солнце, в среду с маслом, химикатами или горючими газами; при питании переменным током не применяют источник с высокочастотными составляющими вроде инвертора. Кабели датчика прокладывают отдельно от силовых линий или используют экранированные. Обнаруживать датчик начинает через 100 мс после включения; если нагрузка питается отдельно, датчик включают первым, а выключают сначала нагрузку — при выключении на выходе может появиться импульс.
Документы
Всё выше — по даташиту OMRON Built-in Power Supply Photoelectric Sensor E3JK (Cat. No. E432-E1-08, на английском). Исполнения, которые продаёт OMRON Europe, — на странице серии E3JK.
