Индуктивные датчики
Индуктивные датчики OMRON обнаруживают металлический объект без касания; метод обнаружения в их даташитах назван высокочастотными колебаниями. В разделе — цилиндрические, миниатюрные и прямоугольные серии, исполнения для масла и СОЖ, мойки, химикатов и брызг сварки, модели с интерфейсом IO-Link и головка для позиционирования с точностью до микрона. Расстояние срабатывания в каталоге — от 0,5 мм у самых маленьких головок до 50 мм у крупных неэкранированных датчиков.
Три линии OMRON
Брошюра OMRON Inductive Proximity Sensors делит датчики каждой группы на три линии. LITE — экономичные изделия без уступок в качестве; сюда относится E2B для стандартных производственных условий. PRO OMRON называет «install & forget»: дольше служат, лучше защищены, умеют больше — E2A и E2A-S. PRO plus — изделия под особые задачи и требования заказчика: E2A3, µPROX E2E, E2EH, E2FQ и E2EC.
Серии в каталоге

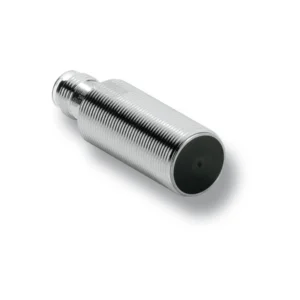

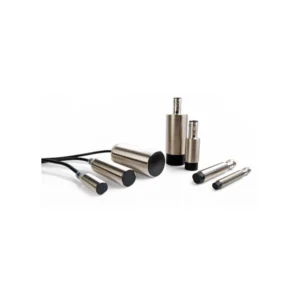

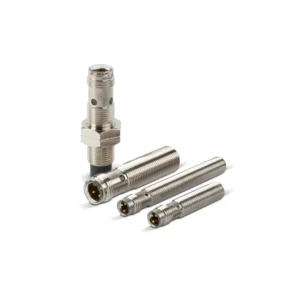

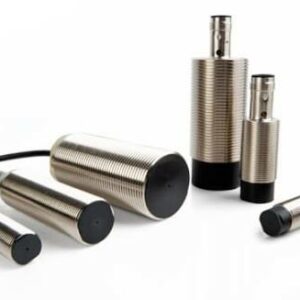

| Цилиндрические M8–M30 | E2B — 372 исполнения, −25…+70 °C, IP67; E2A — удвоенное расстояние, −40…+70 °C, IP69K; E2A-S — корпус SUS303; E2A-4 — позолоченные контакты разъёма |
|---|---|

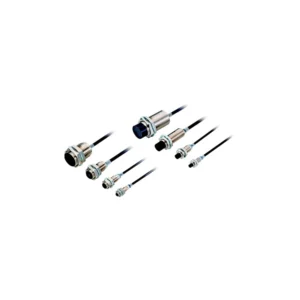

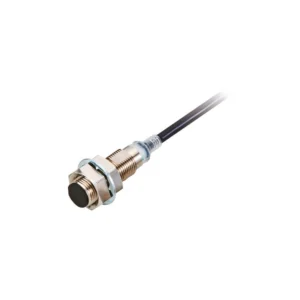

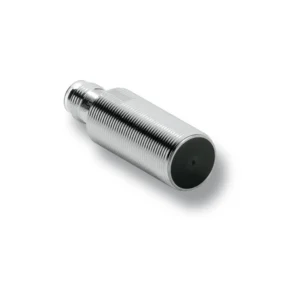

| Большое расстояние | E2A3 — утроенное; E2E NEXT 2-проводный и E2E NEXT 3-проводный — до учетверённого, 9 мм у M12; E2V-X — алюминий на том же расстоянии, что и железо |

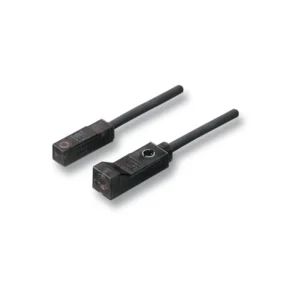

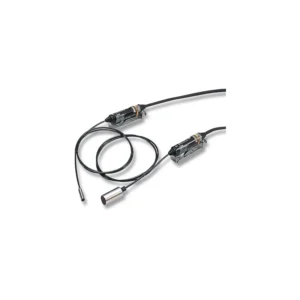

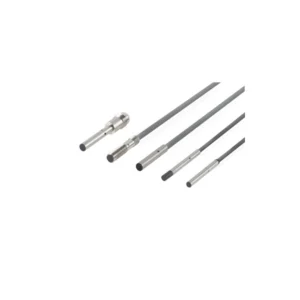

| Малый размер | µPROX E2E — ∅3–6,5 мм, M4 и M5, до 5 кГц; E2EC — головки от ∅3 мм, усилитель в кабеле; E2S — сечение от 5,5 × 5,5 мм |

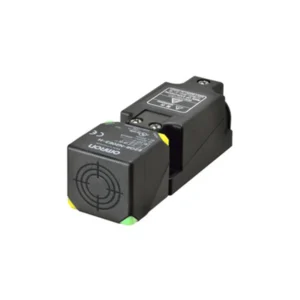

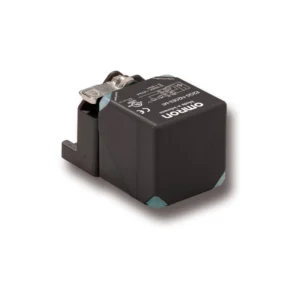

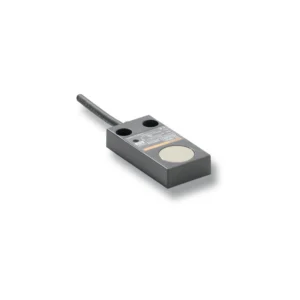

| Прямоугольные | TL-W — плоский корпус, 1,5–20 мм; E2Q5 — поворотная головка, 20 и 40 мм; E2Q6 — формат концевого выключателя с клеммным блоком, 20 и 30 мм |

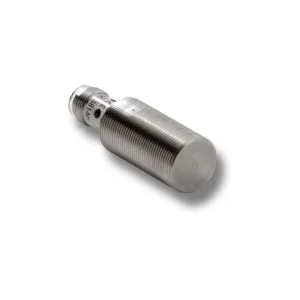

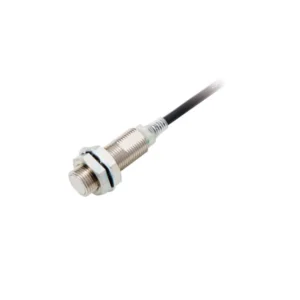

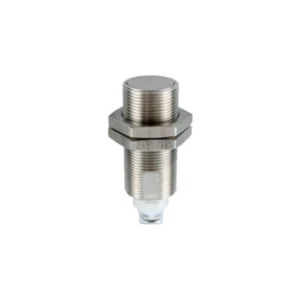

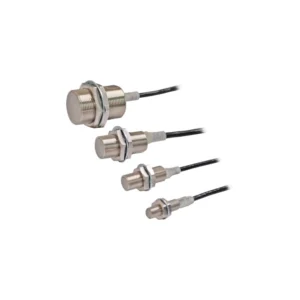

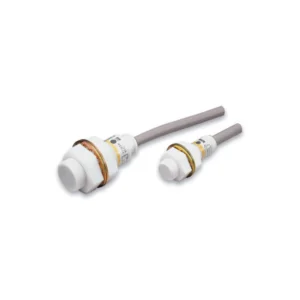

| Тяжёлые среды | E2ER/E2ERZ — СОЖ, IP67G; E2FM — цельный корпус из нержавеющей стали; E2EH — SUS316L, моющие средства, до +100 °C; E2FQ — фторопластовый корпус; E2EQ NEXT — покрытие от брызг сварки |

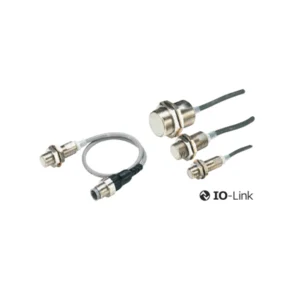

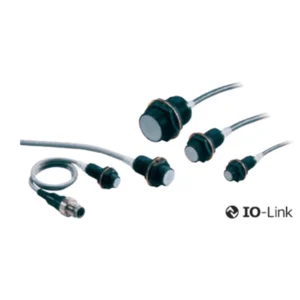

| IO-Link | E2E-IL и E2EQ-IL с покрытием от брызг; интерфейс есть и у части трёхпроводных E2E NEXT |
| Позиционирование | E2C-EDA — отдельный цифровой усилитель, настройка обучением, повторяемость от 1 мкм |
Что сравнивать
Экранирование. Экранированный датчик встраивается в металл вровень: в таблицах влияния окружающего металла у таких моделей отступ l равен нулю. Неэкранированный при том же корпусе обнаруживает объект дальше — у E2B M12 8 мм против 4 мм, — но требует свободной зоны вокруг рабочей поверхности, например 15 мм у неэкранированного E2A-4 M12.
Расстояние. Номинальное расстояние в даташитах дано для стандартного объекта — стальной пластины толщиной 1 мм заданного размера, — на цветных металлах оно меньше; исключение — E2V-X, рассчитанный на оба вида металла. Рабочий зазор, в котором датчик срабатывает с запасом, приведён отдельно и меньше номинала: у экранированного E2B M12 — 0–3,2 мм при 4 мм, у E2A3 M12 — 0–4,2 мм при 6 мм.
Подключение. У трёхпроводных моделей транзистор выхода — PNP либо NPN; допустимый ток нагрузки у разных серий и размеров — от 50 до 200 мА. У двухпроводных в выключенном состоянии течёт ток утечки до 0,8 мА, а во включённом на датчике остаётся 3–5 В, поэтому совместимость со входом ПЛК проверяют по условиям даташита — пример расчёта есть в даташите E2EH. Модели IO-Link, кроме сигнала, передают диагностику, а режим NO/NC у них переключается по связи.
Скорость и среда. Частота срабатывания — от десятков герц у крупных датчиков до 5 кГц у µPROX E2E. Рабочая температура у большинства серий −25…+70 °C, у E2A −40…+70 °C, у E2EH 0…+100 °C; оболочка по IP67, у E2A, E2A-S, E2A3, E2E NEXT, E2EH и E2Q5 — ещё и IP69K.
Документы
Обзор линий и таблица выбора — на с. 5–7 брошюры OMRON по индуктивным датчикам (CD_EU_01_PGB_Prox), её русская версия — CD_RU_01_PGB_Prox. Характеристики каждой серии — в даташитах, ссылки на них даны в карточках. Группа целиком — на странице OMRON Europe Inductive Sensors.
