Индуктивный датчик E2Q5
Документация
Цена: Под заказ

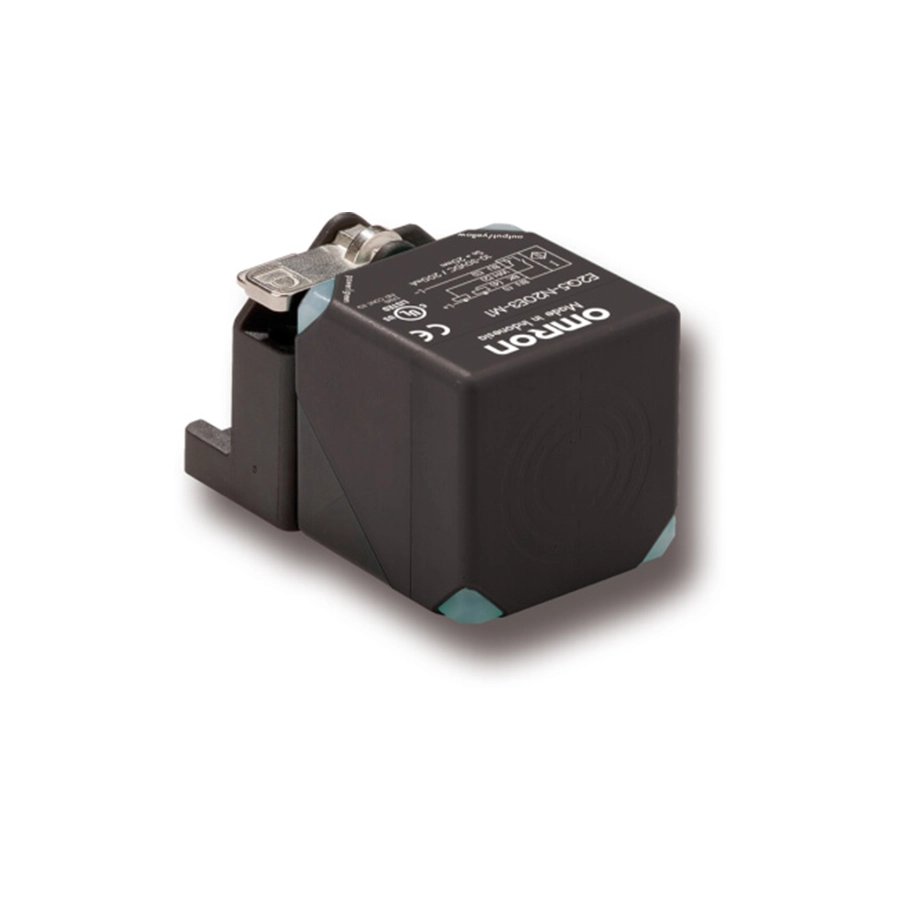

Прямоугольный индуктивный датчик E2Q5 OMRON в пластиковом корпусе 67 × 40 × 40 мм обнаруживает стальной объект на 20 или 40 мм. По брошюре OMRON большое расстояние и простой монтаж на плоскую поверхность делают E2Q5 подходящим для обнаружения крупных металлических объектов, например на автомобильных сборочных линиях. Чувствительную поверхность можно развернуть: вокруг оси Y ступенями по 15°, вокруг оси X — ступенями по 90°. Подключается датчик через встроенный разъём M12; защита при переполюсовке и коротком замыкании встроена. Выход — NPN или PNP, режим NO или NO+NC.
Плоские датчики на меньшие расстояния, от 1,5 до 20 мм, — серия TL-W; датчик в корпусе концевого выключателя с клеммным блоком — E2Q6. Цилиндрический датчик с утроенным расстоянием — E2A3. Раздел — «Индуктивные датчики».
Характеристики
Модели
| E2Q5-N20E1-M1, E2Q5-N20F1-M1 | экранированные, 20 мм; NPN и PNP, NO |
|---|---|
| E2Q5-N20E3-M1, E2Q5-N20F3-M1 | экранированные, 20 мм; NPN и PNP, NO+NC |
| E2Q5-N40ME1-M1, E2Q5-N40MF1-M1 | неэкранированные, 40 мм; NPN и PNP, NO |
| E2Q5-N40ME3-M1, E2Q5-N40MF3-M1 | неэкранированные, 40 мм; NPN и PNP, NO+NC |
По обозначению: E — выход NPN, F — PNP; 1 — NO, 3 — NO+NC; M перед буквой выхода — неэкранированное исполнение; -M1 — разъём M12.
Общие характеристики
| Расстояние срабатывания | 20 мм ±10 % и 40 мм ±10 % |
|---|---|
| Стандартный объект | пластина Fe 37 размером 60 × 60 × 1 мм (модели на 20 мм) и 120 × 120 × 1 мм (на 40 мм); датчик рассчитан на чёрные металлы |
| Рабочий зазор | 0–16,2 мм и 0–32,4 мм |
| Гистерезис | не больше 15 % расстояния |
| Частота переключения | 150 Гц |
| Питание | 10–30 В DC, потребление — до 20 мА |
| Выход | до 200 мА; падение напряжения во включённом состоянии — до 3 В при 200 мА |
| Защитные цепи | при переполюсовке и при коротком замыкании выхода |
| Индикация | жёлтый светодиод срабатывания, зелёный — наличие питания |
| Среда | при работе −25…+85 °C, влажность 35–95 %; уход расстояния — до ±10 % от значения при 23 °C на интервале −25…+70 °C |
| Испытательное напряжение | 1500 В AC 50/60 Гц за 1 мин между корпусом и токоведущими частями |
| Вибрация и удар | 10–55 Гц, амплитуда 1 мм (IEC 60068-2-6); удар около 30 G длительностью 11 мс (IEC 60068-2-27) |
| ЭМС и защита оболочки | EN 60947-5-2; IP67 (IEC 60529), IP69K (DIN 40050) |
| Материалы | корпус и чувствительная поверхность — PBT |
Монтаж и подключение
Разъём M12 на корпусе — четырёхконтактный; у моделей NO контакт 2 не используется, у моделей NO+NC выход NC выведен на белый провод схемы. Зазоры до окружающего металла по таблице даташита: для модели на 20 мм — A 45 мм при B и C, равных 0, для модели на 40 мм — 120, 300 и 40 мм. Два датчика рядом ставят не ближе 40 мм (20 мм) и 150 мм (40 мм).
Даташит запрещает подключать датчик к сети переменного тока и включать его без нагрузки. Датчик готов к работе через 300 мс после включения; если он и нагрузка питаются раздельно, первым включают датчик. Нагрузку лучше отключать раньше датчика — при выключении он может выдать импульс. Источник постоянного тока должен иметь изолирующий трансформатор, не автотрансформатор. Датчик не ставят под водой, на улице и под дождём, а от воды и водорастворимой СОЖ рекомендуется защитный кожух.
Документы
Источник характеристик, схем выходов и таблиц установки — даташит OMRON E2Q5 (Cat. No. E47E-EN-01, на английском; страницы D-1…D-6 каталога OMRON Inductive Sensors). Краткое описание — на с. 21 брошюры OMRON по индуктивным датчикам CD_EU_01_PGB_Prox и в русской брошюре CD_RU_01_PGB_Prox.
