Индуктивные датчики E2EH
Цена: Под заказ

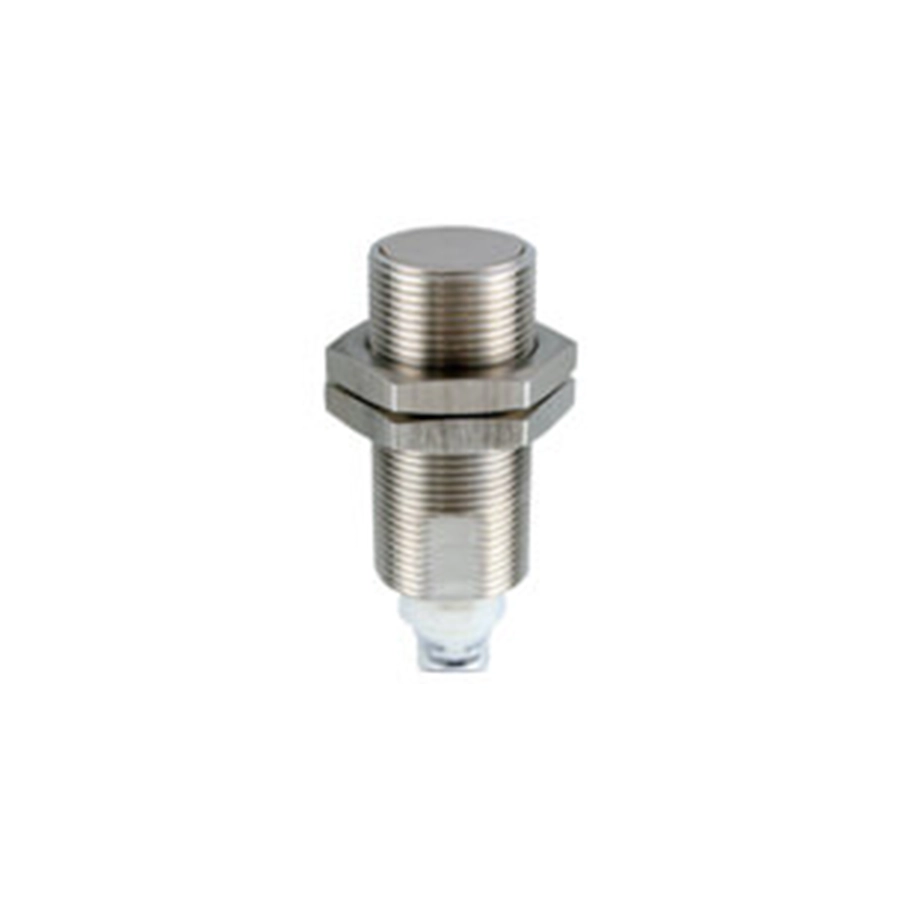

Для мойки, моющих средств и работы до 100 °C OMRON выпускает индуктивные датчики E2EH в корпусе из стали SUS316L. Даташит адресует серию пищевой промышленности и производству напитков: корпус стоек к типичным моющим и дезинфицирующим средствам отрасли и к ржавчине, а защита IP69K подтверждена мойкой горячей водой под высоким давлением по DIN 40050-9 — 8000–10 000 кПа, 80 °C, по 30 с под каждым углом. Все датчики экранированные, типоразмеры M12, M18 и M30 с расстоянием 3, 7 и 12 мм. Есть двухпроводные модели, в том числе без полярности, и трёхпроводные с выходом PNP либо NPN; подключение — кабелем 2 м или разъёмом M12.
Цилиндрические датчики в корпусе из стали SUS303 для работы при −40…+70 °C — серия E2A-S, корпус и рабочая поверхность целиком из стали — у E2FM, химически стойкий корпус из фторопласта — у E2FQ. Раздел — «Индуктивные датчики».
Характеристики
Модели
| M12, 3 мм | E2EH-X3D1, -X3D2 и -X3D1-T (двухпроводные), -X3B1/-B2 (PNP), -X3C1/-C2 (NPN) |
|---|---|
| M18, 7 мм | E2EH-X7D1, -X7D2, -X7D1-T, -X7B1/-B2, -X7C1/-C2 |
| M30, 12 мм | E2EH-X12D1, -X12D2, -X12D1-T, -X12B1/-B2, -X12C1/-C2 |
1 в конце обозначения — NO, 2 — NC; суффикс -T — двухпроводная модель без полярности, нагрузку можно включать как со стороны +V, так и со стороны 0 В. Модели с кабелем имеют окончание «2M», с разъёмом M12 — -M1G у двухпроводных и -M1 у трёхпроводных; двухпроводных без полярности с разъёмом нет.
Общие характеристики
| Рабочий зазор | 0–2,4 мм (M12), 0–5,6 мм (M18), 0–9,6 мм (M30); у двухпроводных D1 ориентир — жёлтый индикатор |
|---|---|
| Стандартный объект | железо 12 × 12 × 1, 21 × 21 × 1 и 36 × 36 × 1 мм; на цветных металлах расстояние меньше |
| Частота | 500 Гц (M12), 300 Гц (M18), 100 Гц (M30); гистерезис — до 15 % расстояния |
| Питание | 12–24 В DC, пульсации до 10 %, допустимо 10–32 В DC |
| Двухпроводные | нагрузка 3–100 мА, утечка — до 0,8 мА; на выходе (100 мА, кабель 2 м) остаётся до 3 В (с полярностью) или до 5 В (-T); подавитель перенапряжений, защита нагрузки при коротком замыкании |
| Трёхпроводные | нагрузка до 100 мА, на выходе остаётся до 2 В, собственное потребление — до 10 мА; защищены от переполюсовки питания и выхода, короткого замыкания нагрузки и перенапряжений |
| Индикаторы | двухпроводные D1 — красный индикатор работы и жёлтый индикатор настройки, D2 — жёлтый индикатор работы; трёхпроводные — жёлтый |
| Температура | работа 0…+100 °C, хранение −25…+70 °C без инея и конденсата; влажность 35–95 % |
| Уход расстояния | относительно 23 °C — до ±10 % в интервале 0…+70 °C и до ±15 % в интервале +70…+100 °C; от напряжения — до ±10 % в пределах ±15 % номинала |
| Изоляция | не менее 50 МОм (500 В DC), 1000 В AC 50/60 Гц за 1 мин |
| Вибрация и удар | разрушение: 10–55 Гц, размах 1,5 мм по 2 ч вдоль X, Y и Z; удар 1000 м/с², по 10 раз |
| Оболочка | IP67 (IEC) и IP69K (DIN 40050-9) |
| Материалы | корпус и гайки — SUS316L, рабочая поверхность — PBT, кабель — термостойкий ПВХ |
| Масса в упаковке | с кабелем около 80, 145 и 220 г; с разъёмом около 30, 55 и 125 г (M12, M18, M30) |
Стойкость к моющим средствам
Датчик прошёл испытание погружением на глубину 10 см на 240 ч: в 1,5 % растворах гидроксида натрия и гидроксида калия и 2,5 % фосфорной кислоты при 70 °C, в 0,3 % гипохлорите натрия и 6,5 % перекиси водорода при 25 °C, в щелочной пене P3-topax-66s (3 %) и кислотной P3-topax-56 (5 %) при 70 °C и в дезинфектанте P3-oxonia active 90 (1 %) при 25 °C — все три средства производства Ecolab. После испытания проверяют внешний вид, срабатывание и сопротивление изоляции. Для типичных средств даташит работу гарантирует, но с некоторыми средствами характеристики могут не сохраниться.
Монтаж и подключение
Гайки затягивают моментом не больше 30 Н·м (M12), 70 Н·м (M18) и 180 Н·м (M30). Зазоры до окружающего металла даны таблицей даташита: например, размер l — 2,4; 3,6 и 6 мм, размер d — 18, 27 и 50 мм. Соседние датчики разносят на 30, 60 и 110 мм лицом к лицу и на 20, 35 и 90 мм рядом. Двухпроводную модель к входу ПЛК подключают, проверив три условия даташита — по напряжению включения, току выключения и току включения входа; в схемах И/ИЛИ помехой могут стать ложные импульсы и ток утечки.
Кабель с розеткой к разъёмным моделям приобретается отдельно: XS2F-E421-D80-E и -G80-E (прямые, 2 и 5 м), XS2F-E422-D80-E и -G80-E (угловые). Эти разъёмы из SUS316L тоже защищены по IP69K и работают до 105 °C.
Документы
Характеристики, таблица стойкости к средствам и чертежи — из даташита OMRON E2EH (CSM_E2EH_DS_E_6_5, на английском).
