Индуктивный датчик E2FM
Документация
Цена: Под заказ

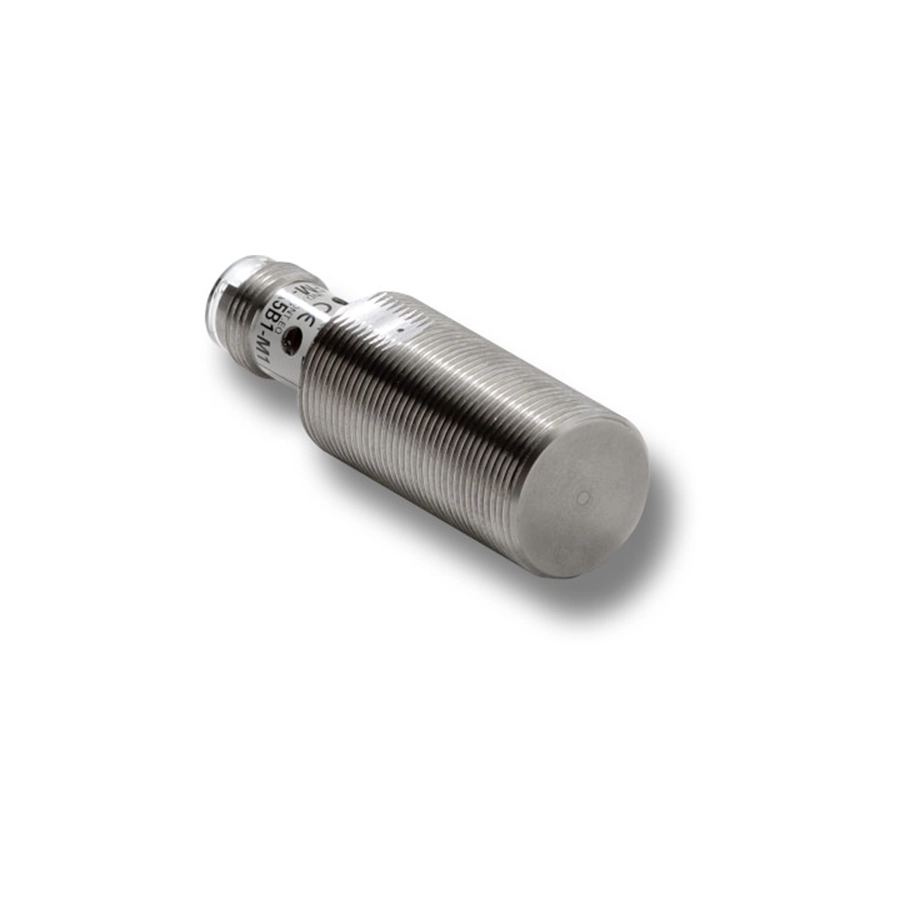

Цельнометаллический индуктивный датчик E2FM OMRON: корпус и рабочая поверхность — одна деталь из нержавеющей стали SUS303. Даташит адресует серию тяжёлым условиям. Толщина торца у M12, M18 и M30 — 0,8 мм, примерно вчетверо больше, чем у прежней серии E2ES с её 0,2 мм; в испытании непрерывными ударами торец E2ES пробило после 10 000 ударов, а E2FM выдержал 250 000 с вмятиной 0,26 мм. Даташит отмечает у серии защиту от ложных срабатываний на налипшей стружке алюминия и чугуна и на брызгах, монтаж заподлицо в стальные детали и химическую стойкость, подтверждённую Ecolab Europe. Все модели экранированные: M8 на 1,5 мм, M12 на 2 мм, M18 на 5 мм и M30 на 10 мм.
Датчики со стойкостью к брызгам сварки за счёт фторопластового покрытия — E2EQ NEXT, к смазочно-охлаждающей жидкости — E2ER/E2ERZ, к мойке и моющим средствам — E2EH. Раздел — «Индуктивные датчики».
Характеристики
Исполнения
| Двухпроводные с кабелем | E2FM-X1R5D1, -X2D1, -X5D1, -X10D1 (2 м), NO, с полярностью |
|---|---|
| Двухпроводные с разъёмом M12 Smartclick | кабель 0,3 м: E2FM-X…D1-M1TGJ (с полярностью, контакты 1–4) у всех размеров; без полярности, контакты 3–4, — E2FM-X2D1-, -X5D1- и -X10D1-M1TGJ-T |
| Трёхпроводные с кабелем | E2FM-X…C1 (NPN) и E2FM-X…B1 (PNP), NO, 2 м |
| Трёхпроводные с разъёмом M12 | E2FM-X…C1-M1 и E2FM-X…B1-M1 |
Модели NC — по запросу к OMRON. По сноскам таблицы заказа у моделей M8 есть исполнения с фторопластовым покрытием, E2FM-QX□D1 и E2FM-QX□B1-M1; кабель у них из винилхлорида и требует отдельной защиты.
Характеристики по размерам
| M8, E2FM-X1R5 | 1,5 мм, зазор 0–1,05 мм; объект железо 8 × 8 × 1 мм; 200 Гц; толщина торца 0,4 мм |
|---|---|
| M12, E2FM-X2 | 2 мм, 0–1,4 мм; 12 × 12 × 1 мм; 100 Гц; торец 0,8 мм |
| M18, E2FM-X5 | 5 мм, 0–3,5 мм; 30 × 30 × 1 мм; 100 Гц; торец 0,8 мм |
| M30, E2FM-X10 | 10 мм, 0–7 мм; 54 × 54 × 1 мм; 50 Гц; торец 0,8 мм |
Общие характеристики
| Допуск и гистерезис | расстояние ±10 %, гистерезис — до 15 %; на цветных металлах расстояние уменьшается |
|---|---|
| Питание | 12–24 В DC, допустимо 10–30 В, пульсации (p-p) до 10 % |
| Двухпроводные | нагрузка 3–100 мА, ток утечки до 0,8 мА; на выходе остаётся не больше 3 В (с полярностью) или до 5 В (без полярности) (100 мА, кабель 2 м); красный индикатор работы и зелёный индикатор настройки; защита от перенапряжений и при коротком замыкании нагрузки |
| Трёхпроводные | открытый коллектор NPN (C1) или PNP (B1), нагрузка до 200 мА, на выходе остаётся не больше 2 В, потребление до 10 мА; жёлтый индикатор; защита от переполюсовки питания, перенапряжений, короткого замыкания и переполюсовки выхода (кроме E2FM-X1R5B1-M1) |
| Среда | −25…+70 °C при работе и хранении, влажность 35–95 %; уход расстояния от температуры — до ±20 % от значения при 23 °C |
| Изоляция | не менее 50 МОм (500 В DC), 1000 В AC 50/60 Гц за 1 мин |
| Вибрация и удар | разрушение: 10–55 Гц, размах 1,5 мм по 2 ч вдоль X, Y и Z; удар 500 м/с² у M8 и 1000 м/с² у M12–M30 |
| Оболочка | IP67 (IEC 60529) |
| Из чего сделан | корпус, рабочая поверхность и гайки — сталь SUS303, зубчатая шайба — оцинкованное железо, кабель — ПВХ, не распространяющий горение |
| Масса в упаковке | двухпроводные с кабелем 2 м — от 105 г (M8) до 295 г (M30); с разъёмом — от 45 г (трёхпроводный M8) до 190 г (двухпроводный M30) |
Монтаж и условия работы
Датчик ставят только с гайками из комплекта (SUS303): от них зависят зазоры до металла. В железо датчик можно утопить вровень, в алюминий и другие немагнитные металлы — с отступом l: 10 мм у M8, 16 мм у M12 и M18, 24 мм у M30; остальные размеры свободной зоны — в таблице даташита. Соседние датчики разносят на 35, 40, 65 и 110 мм лицом к лицу и на 30, 35, 60 и 100 мм рядом (M8, M12, M18, M30). Момент затяжки — до 9, 30, 70 и 180 Н·м, гайку ставят с шайбой.
Стружка алюминия и чугуна на торце обычно не вызывает срабатывания; сигнал возможен, если кусок стружки велик относительно рабочей поверхности или стружку вдавило в торец, — тогда её убирают. Датчик не ставят на улице под солнцем, дождём и снегом, в парах растворителей и кислот и в агрессивном газе; рядом с ультразвуковыми мойками, высокочастотным оборудованием, рациями, телефонами и преобразователями частоты возможны сбои. Торец не чистят растворителями.
Химическую стойкость подтвердила Ecolab: испытание погружением в моющие средства P3-topax 56, P3-topax 66, P3-topax 91 с деминерализованной водой как нулевым эталоном признало стойкость материалов E2FM к ним положительной. Для разъёмных моделей кабели заказываются отдельно: XS2F-D421-DC0-F и -GC0-F (прямые), XS2F-D422-DC0-F и -GC0-F (угловые) к трёхпроводным, XS5F-D421-D80-F и -G80-F к моделям со Smartclick.
Документы
Источник характеристик, таблиц установки и сертификата Ecolab — даташит OMRON E2FM (CSM_E2FM_DS_E_5_3, на английском). Серия есть и в брошюре OMRON по индуктивным датчикам CD_EU_01_PGB_Prox (с. 23) и её русском варианте CD_RU_01_PGB_Prox.
