Цилиндрический датчик E2A3
Цена: Под заказ

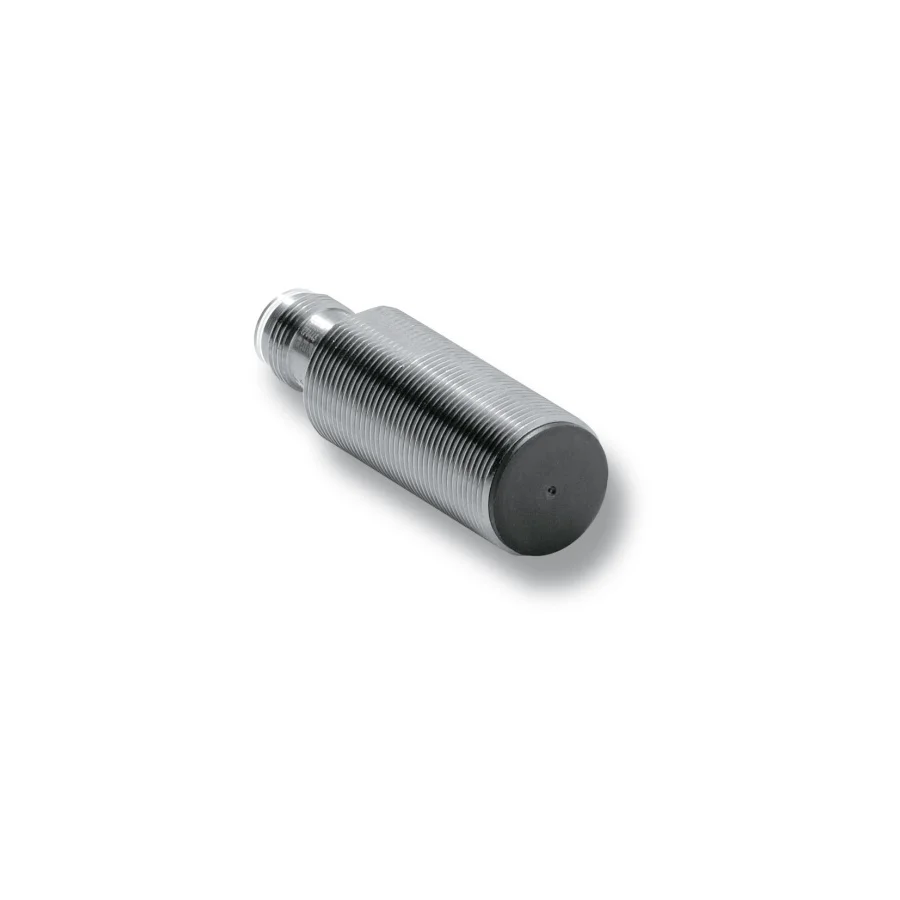

Индуктивный цилиндрический датчик E2A3 OMRON обнаруживает металл на утроенном расстоянии и рассчитан на монтаж заподлицо. Даташит D102 представляет серию как датчики с увеличенным расстоянием для лучшей защиты и обнаружения, разработанные и испытанные на особенно долгий срок службы. Все четыре типоразмера экранированные: нержавеющий M8 на 3 мм, M12 на 6 мм, M18 на 11 мм и M30 на 20 мм — в латунном корпусе с никелевым покрытием. Выход — PNP или NPN, режим NO или NC; подключение — кабелем или разъёмом. Степень защиты — IP67 и IP69K.

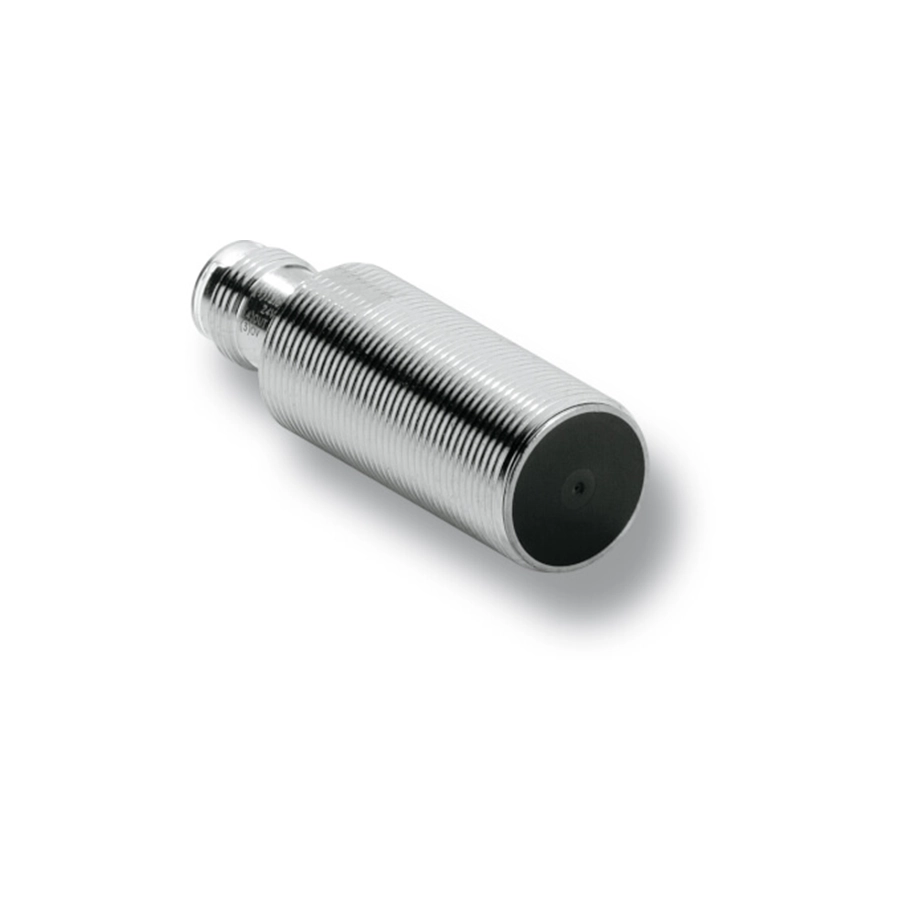

Цифра 3 в обозначении отличает серию от семейства E2A с двойным расстоянием; у него есть исполнения E2A-S в нержавеющем корпусе и E2A-4 с позолоченными контактами. Прямоугольный датчик с большой дальностью — E2Q5. Раздел — «Индуктивные датчики».
Характеристики
Типоразмеры
| M8, E2A3-S08KS03 | 3 мм; рабочий зазор 0–2,1 мм (при −25…+70 °C) или 0–2,4 мм (при −10…+60 °C); стандартный объект 9 × 9 × 1 мм; 700 Гц |
|---|---|
| M12, E2A3-M12KS06 | 6 мм; 0–4,2 или 0–4,8 мм; 18 × 18 × 1 мм; 350 Гц |
| M18, E2A3-M18KS11 | 11 мм; 0–7,7 или 0–8,8 мм; 33 × 33 × 1 мм; 250 Гц |
| M30, E2A3-M30KS20 | 20 мм; 0–14 или 0–16 мм; 60 × 60 × 1 мм; 80 Гц |
Расстояние срабатывания — с допуском ±10 %, для объекта из чёрного металла; на цветных металлах оно уменьшается, графики для железа, нержавеющей стали SUS303, алюминия и меди — в даташите.
Общие характеристики
| Гистерезис | не больше 20 % расстояния срабатывания |
|---|---|
| Питание | 12–24 В DC, пульсации (p-p) до 10 %; допустимо 10–32 В DC; собственное потребление — до 10 мА |
| Выход | транзисторный с открытым коллектором: -B — PNP, -C — NPN; -1 — NO, -2 — NC; ток нагрузки до 200 мА (не выше 32 В DC), падение на выходе до 2 В (200 мА, кабель 2 м) |
| Защитные цепи | у всех — защита питания от переполюсовки, подавление перенапряжений и защита от короткого замыкания; у M12, M18 и M30 — ещё защита выхода от переполюсовки. Индикатор срабатывания — светодиод жёлтого цвета |
| Температура | работа и хранение при −25…+70 °C; влажность 35–95 % |
| Температурный уход | относительно 23 °C: до ±20 % в интервале −25…+70 °C, от −10 до +20 % в интервале −10…+60 °C |
| Влияние напряжения | до ±1 % в пределах ±15 % номинального |
| Изоляция | не менее 50 МОм (500 В DC); 1000 В AC 50/60 Гц за 1 мин |
| Вибрация и удар | 10–55 Гц, размах 1,5 мм, по 2 ч вдоль X, Y и Z; удар 500 м/с² у M8 и 1000 м/с² у M12–M30, по 10 раз |
| Стандарты | IP67 (IEC 60529) и IP69K (DIN 40050); ЭМС — EN 60947-5-2; в США и Канаде — только с цепью класса 2 |
| Материалы | корпус M8 и его гайки — нержавеющая сталь 1.4305 (SUS303); корпус и гайки M12–M30 — никелированная латунь; кабель — ПВХ; рабочая поверхность — PBT |
| Масса в упаковке | с кабелем — около 65, 85, 160 и 280 г; с разъёмом — около 20, 35, 70 и 200 г (M8, M12, M18, M30) |
Монтаж и подключение
Подключение — кабель в оболочке ПВХ диаметром 4 мм, 2 или 5 м (код WP), разъём M12 на 4 контакта (M1) у всех типоразмеров или M8 на 3 контакта (M5) у модели M8. Обозначение читается по легенде даташита: E2A3-S08KS03-WP-B1 2M — утроенное расстояние, нержавеющий M8 стандартной длины, экранированный, 3 мм, кабель ПВХ 2 м, PNP, NO. Резьбовая часть — 27 мм у M8, 34 мм у M12, 39 мм у M18 и 44 мм у M30.
В металлической панели даташит требует отступа рабочей поверхности от металла: 0,5 мм у M8, 2 мм у M12, 4 мм у M18 и 6 мм у M30 для чёрного металла и 2; 1; 2,5 и 4 мм для цветного. С гайками из комплекта E2A3 датчик ставится вровень с металлом, отступ 0 мм. Соседние датчики разносят: лицом к лицу — на 25, 35, 70 и 110 мм, бок о бок — на 20, 25, 45 и 70 мм (M8, M12, M18, M30). Момент затяжки гаек — 9 Н·м у нержавеющего M8, 20 Н·м у M12, 60 Н·м у M18 и 150 Н·м у M30; шайба под гайку обязательна.
Документы
Источник характеристик, таблица заказа, легенда обозначения, графики и чертежи — даташит OMRON E2A3 (Cat. No. D102-E2-01A-X, на английском; страницы D-35…D-44 каталога OMRON Inductive Sensors). Место E2A3 среди цилиндрических серий показывает таблица выбора брошюры OMRON Inductive Proximity Sensors (CD_EU_01_PGB_Prox, с. 6).
