Бесконтактные датчики µPROX E2E
Документация
Даташит OMRON E2E малого диаметра D115-E1-03 (PDF, на английском)
Даташит OMRON E2E малого диаметра, прежняя редакция без кода (PDF, на русском)
Брошюра OMRON Inductive Proximity Sensors CD_EU_01_PGB_Prox, µPROX E2E — с. 16–17 (PDF, на английском)
Брошюра OMRON «Индуктивные датчики» CD_RU_01_PGB_Prox, µPROX E2E — с. 16–17 (PDF, на русском)
Цена: Под заказ

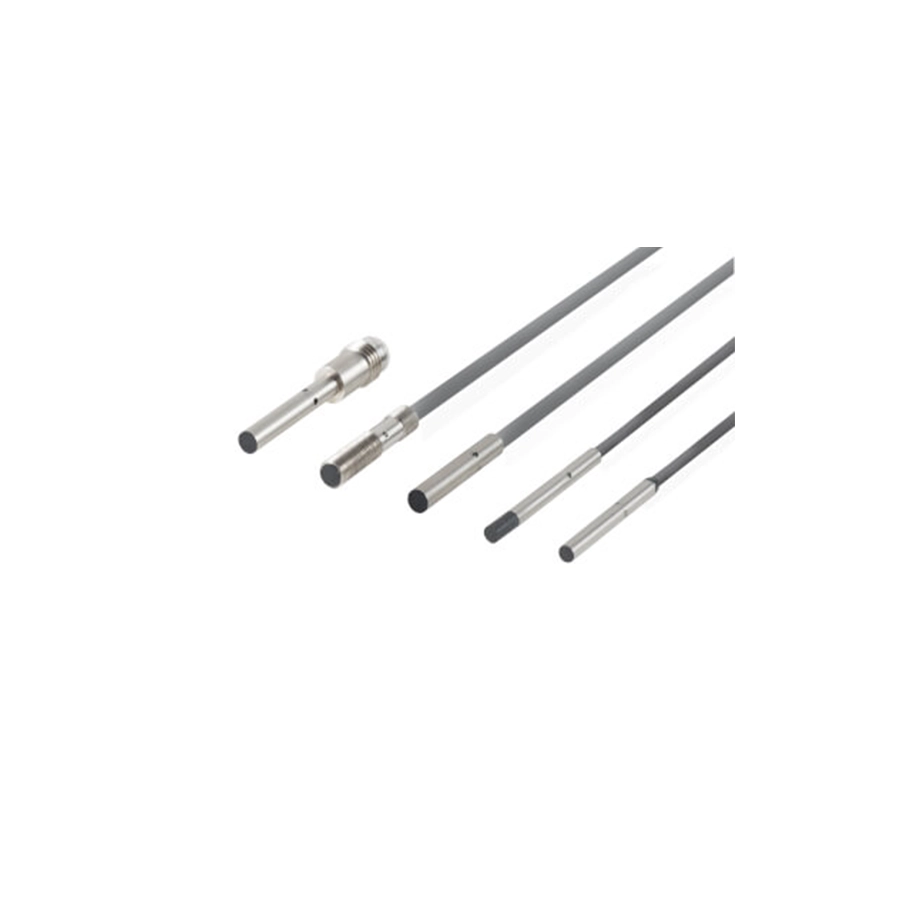

Индуктивные бесконтактные датчики µPROX E2E OMRON малого диаметра: гладкий цилиндр ∅3; 4; 5,4 и 6,5 мм или резьба M4 и M5. В даташите D115 серия называется Small-diameter Proximity Sensor E2E, её девиз — сверхмалый размер при удивительно простом монтаже; в брошюре OMRON она стоит в линии PRO plus под именем µPROX E2E. Всего 108 исполнений: экранированные и неэкранированные, с кабелем, с кабелем 0,3 м и разъёмом M8 или с разъёмом M8 на корпусе, с выходом PNP либо NPN в режиме NO или NC. Частота срабатывания доходит до 5 кГц, собственное потребление у всех моделей — не больше 10 мА. Четыре жёлтых индикатора расположены по кругу и видны с любой стороны.
Головки похожего размера с усилителем на кабеле — серия E2EC, миниатюрный прямоугольный корпус — E2S. Цилиндрические датчики от M8 — например E2B. Раздел — «Индуктивные датчики».
Характеристики
Типоразмеры
| ∅3 мм, E2E-C03 | экранированный — 0,8 мм, 5 кГц; неэкранированный — 2 мм, 3,5 кГц; нагрузка до 50 мА |
|---|---|
| ∅4 мм, E2E-C04 | 1,2 мм, 4 кГц; 3 мм, 2 кГц; до 100 мА |
| ∅5,4 мм, E2E-C05 | только экранированный — 1 мм, 4 кГц; до 100 мА; только с кабелем, корпус из никелированной латуни |
| ∅6,5 мм, E2E-C06 | 2 мм и 4 мм, оба 3 кГц; до 200 мА, при 60–70 °C — до 100 мА |
| M4, E2E-S04 | 0,8 мм, 5 кГц; 2 мм, 3,5 кГц; до 50 мА |
| M5, E2E-S05 | 1,2 мм, 4 кГц; 3 мм, 2 кГц; до 100 мА |
Расстояние — с допуском ±10 % при 23 °C, рабочий зазор — 0,7 расстояния срабатывания. Стандартный объект — железная пластина толщиной 1 мм со стороной от 3 мм (экранированный ∅3) до 12 мм (неэкранированный ∅6,5). Разъёма M8 на корпусе нет у ∅3, M4 и ∅5,4; кабеля 0,3 м с разъёмом нет только у ∅5,4.
Общие характеристики
| Гистерезис | в пределах 15 % расстояния |
|---|---|
| Объект | чёрный металл; на цветных металлах расстояние уменьшается |
| Питание | 10–30 В DC включая пульсации 10 % (p-p); при 12 В меньше собственный нагрев и стабильнее повторяемость |
| Выход | B1/B2 — PNP, C1/C2 — NPN с открытым коллектором; 1 — NO, 2 — NC; на выходе остаётся не больше 2 В |
| Защитные цепи | защита выхода и питания от переполюсовки, подавитель перенапряжений, защита при коротком замыкании нагрузки |
| Среда | работа и хранение при −25…+70 °C, влажность 35–95 %, без льда и конденсата |
| Уход расстояния | от температуры — до ±15 % относительно 23 °C; от напряжения — до ±2,5 % в пределах ±15 % номинала |
| Изоляция | не менее 50 МОм (500 В DC); прочность — 500 В AC 50/60 Гц за 1 мин |
| Вибрация и удар | разрушение: 10–55 Гц, размах 1,5 мм по 2 ч вдоль X, Y и Z; удар 500 м/с², по 10 раз |
| Оболочка | IP67 (IEC 60529); маслостойкость по стандарту OMRON — испытание в масле Velocite No. 3 при 50 °C в течение 250 ч на глубине 10 см |
| Материалы | корпус — нержавеющая сталь SUS303 (у ∅5,4 — латунь с никелем), рабочая поверхность — ABS (термостойкий), кабель — ПВХ; у M4 и M5 гайки из SUS430 и зубчатая шайба из SUS303 |
| Масса в упаковке | с кабелем — от 25 г (∅3) до 55 г (∅6,5), с кабелем и разъёмом — 15–25 г, с разъёмом — 10–15 г |
Монтаж и подключение
Резьбовые M4 и M5 крепят только гайками и шайбой из комплекта, момент — 0,8 Н·м у M4 и 1 Н·м у M5; потерянные гайки заменяют набором Y92E-NWS04 или Y92E-NWS05. Гладкие корпуса зажимают установочным винтом M3 (не входит в комплект) в зоне L из таблицы даташита, например 9–21 мм от торца у экранированного ∅3; момент — не больше 0,2 Н·м у ∅3 и ∅4 и 0,4 Н·м у ∅5,4 и ∅6,5. Для гладких корпусов есть монтажные блоки Y92E-SC03, -SC04, -SC05 и -SC06, для M4 и M5 — угловые кронштейны Y92E-SS04 и Y92E-SS05; все заказываются отдельно.
Провод M4 и M5 защищают спиральной трубкой из нержавеющей стали Y92E-STS04 или Y92E-STS05 длиной 0,5 или 1 м. Кабель не сгибают ближе 10 мм от корпуса; радиус изгиба — 7 мм (∅3, M4), 9 мм (∅4, ∅5,4, M5) и 12 мм (∅6,5), у кабеля для роботов — в 1,7 раза больше. Удлинение — жилами от 0,14 мм², общей длиной до 200 м, в отдельной металлической трубе. Соседние датчики разносят на 20 мм лицом к лицу и 15 мм рядом (экранированные) или на 80 и 60 мм (неэкранированные). Для быстрого отклика даташит советует работать примерно на половине расстояния срабатывания. К разъёму M8 подходит кабель с розеткой XS3F-M321 (прямой) или XS3F-M322 (угловой) с роботизированным кабелем 2 или 5 м.
Документы
Характеристики и таблицы — по английскому даташиту OMRON D115 на серию E2E (Cat. No. D115-E1-03). Русская версия с заголовком «Индуктивный датчик малого диаметра» — прежняя редакция без кода на страницах: в ней 104 модели и нет исполнения ∅5,4 мм. Место серии в линейке OMRON — в брошюре по индуктивным датчикам CD_EU_01_PGB_Prox (с. 16–17), её русский вариант — CD_RU_01_PGB_Prox.
