Индуктивный бесконтактный датчик E2A-4
Документация
Цена: Под заказ

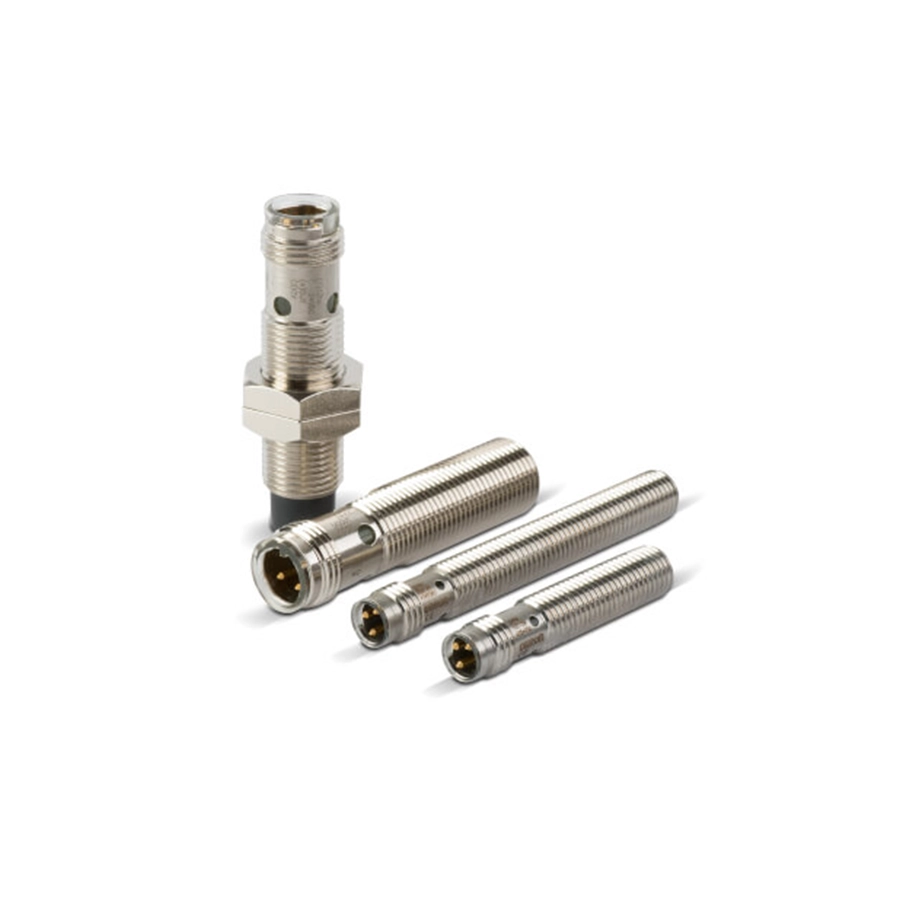

Цилиндрический индуктивный бесконтактный датчик E2A-4 OMRON отличается позолоченными контактами разъёма. По даташиту серия создана и испытана для жёстких условий и сильной вибрации, а позолота контактов защищает их от коррозии при высокой влажности и вибрации. Моделей четыре, все трёхпроводные с выходом NO и подключаются только разъёмом: две M8 с выходом NPN и разъёмом M8 на 3 контакта, две M12 с выходом PNP и разъёмом M12 на 4 контакта. Контакты — из бронзы C5441 с позолотой; M8 выпускается в нержавеющем корпусе, M12 — в никелированном латунном, чувствительная поверхность у обоих — PBT. За характеристиками, размерами, инженерными данными и указаниями по монтажу даташит отсылает к актуальным данным базовой серии E2A.
Базовая серия — E2A, её нержавеющий вариант — E2A-S, с утроенным расстоянием — E2A3. Все серии — в разделе «Индуктивные датчики».
Характеристики
Модели
| E2A-S08KS02-M5-C1-4 | M8, экранированный, 2 мм, 1500 Гц; NPN; резьбовая часть 27 мм, длина 40 мм |
|---|---|
| E2A-S08LS02-M5-C1-4 | M8, экранированный, 2 мм, 1500 Гц; NPN; длинный корпус — резьба 49 мм, длина 62 мм |
| E2A-M12KS04-M1-B1-4 | M12, экранированный, 4 мм, 1000 Гц; PNP; резьба 34 мм, длина 48 мм |
| E2A-M12KN08-M1-B1-4 | M12, неэкранированный, 8 мм, 800 Гц; PNP; резьба 34 мм, длина 48 мм |
Общие характеристики
| Принцип | высокочастотные колебания; объект — чёрный металл, на цветных металлах расстояние меньше |
|---|---|
| Расстояние | допуск ±10 %, стандартный объект — сталь ST37 8 × 8 × 1 мм; гистерезис — в пределах 10 % расстояния |
| Питание | 12–24 В DC, пульсации (p-p) до 10 %; рабочий диапазон 10–32 В DC; ток потребления — не больше 10 мА |
| Выход | у M8 — NPN, у M12 — PNP, в обоих случаях открытый коллектор и режим NO; ток нагрузки — до 200 мА (не выше 32 В DC), падение на выходе — не больше 2 В |
| Готовность | не позже 100 мс после подачи питания |
| Защита | есть защита при коротком замыкании, при переполюсовке питания и подавитель перенапряжений; у моделей с разъёмом M8 нет диода защиты выхода от переполюсовки |
| Индикатор | жёлтый светодиод |
| Температура | работа −40…+70 °C, хранение −40…+85 °C, обледенение и конденсат недопустимы; влажность 35–95 % |
| Температурный уход | относительно 23 °C — до ±10 % в интервале −25…+70 °C и до ±15 % в интервале −40…+70 °C |
| Влияние напряжения | до ±1 % в пределах ±15 % номинального |
| Изоляция | не менее 50 МОм (500 В DC); 1000 В AC 50/60 Гц за 1 мин между корпусом и токоведущими частями |
| Вибрация и удар | 10–55 Гц, размах 1,5 мм, по 2 ч вдоль X, Y и Z; удар 500 м/с², по 10 раз вдоль каждой оси |
| Оболочка | IP67 (IEC 60529) |
Монтаж и подключение
У разъёма M12 контакт 2 не используется. Даташит ограничивает среду: датчик не применяют под водой, на улице и под дождём, а также там, где есть химически активный газ или опасность взрыва. Если датчик и нагрузка питаются от разных источников, питание сначала подают на датчик; нагрузку лучше отключать раньше датчика — при выключении он может выдать импульс. Нагрузку с большим пусковым током, например лампу или двигатель, подключают через реле.
Для неэкранированного M12 в металлической панели даташит задаёт свободную зону по схеме на с. 4: l = 15 мм, m = 20 мм, d = 40 мм, D = 15 мм, n = 40 мм. Два таких датчика ставят не ближе 120 мм лицом к лицу и 100 мм бок о бок. Гайки M12 затягивают с моментом 30 Н·м и только с шайбой; в принадлежностях — две гайки из никелированной латуни. Кабель с удлинением — короче 200 м.
Документы
Источник характеристик — даташит OMRON серии E2A-4 на шесть страниц, на английском. Код D16E-EN-01 стоит в имени файла и в служебной строке каждой страницы, а в подвале последней страницы напечатано «Cat. No. E96E-EN-01». Коротко серия представлена на с. 20 английской брошюры OMRON по индуктивным датчикам (CD_EU_01_PGB_Prox) и в русской брошюре CD_RU_01_PGB_Prox.
