Индуктивные датчики E2Q6
Цена: Под заказ

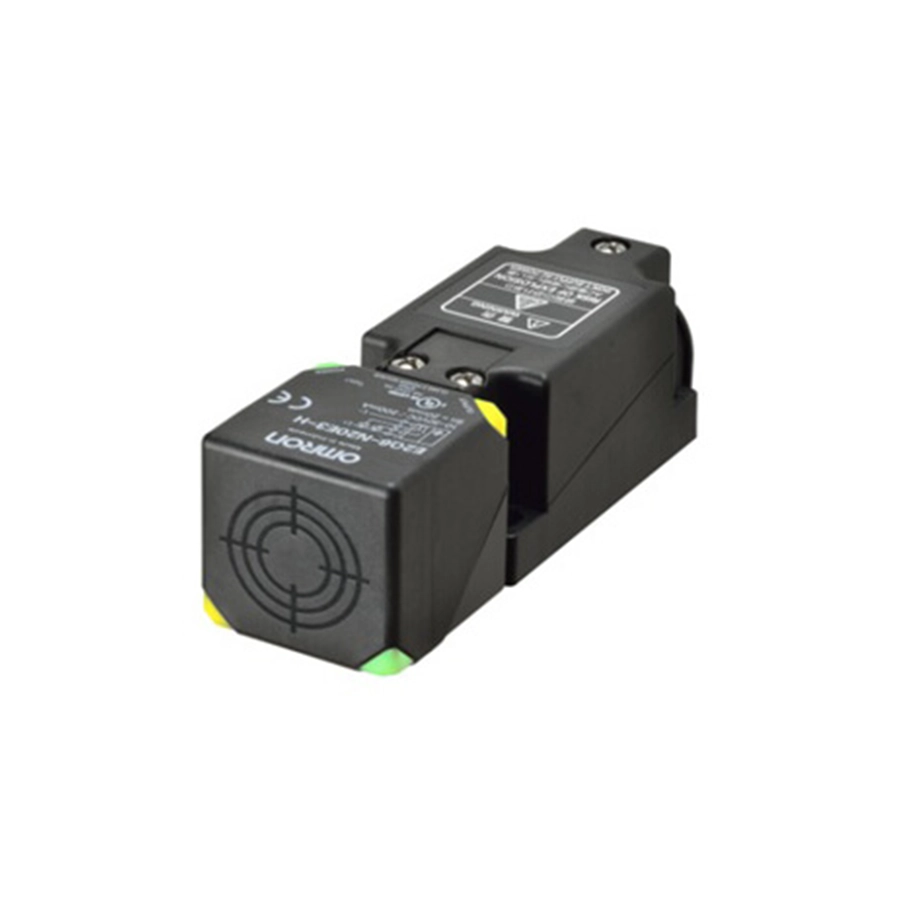

Прямоугольные индуктивные датчики E2Q6 OMRON с клеммным блоком в корпусе 40 × 40 × 118 мм обнаруживают сталь на 20 или 30 мм. OMRON Europe на странице этой серии пишет, что форма E2Q6 повторяет стандартный концевой выключатель, поэтому датчик применим в тех же задачах как бесконтактная замена; клеммы новой конструкции там названы износостойкими, хорошо защищёнными от коррозии и прочными. Чувствительную поверхность можно развернуть в одно из пяти направлений — вперёд, либо под прямым углом вверх, вниз, вправо или влево, а четыре индикатора видны с разных сторон. Выход у всех моделей — NO+NC, NPN или PNP.
Прямоугольный датчик с разъёмом M12 и расстоянием до 40 мм — E2Q5, плоские датчики до 20 мм — TL-W. Раздел — «Индуктивные датчики».
Характеристики
Модели
| E2Q6-N20E3-H, E2Q6-N20F3-H | экранированные, 20 мм ±10 %, рабочий зазор 0–16 мм; стандартный объект — железо 60 × 60 × 1 мм; 150 Гц; NPN и PNP |
|---|---|
| E2Q6-N30ME3-H, E2Q6-N30MF3-H | неэкранированные, 30 мм ±10 %, зазор 0–24 мм; железо 90 × 90 × 1 мм; 100 Гц; NPN и PNP |
Общие характеристики
| Объект | чёрный металл; на цветных металлах расстояние меньше, графики для стали SUS304, латуни, алюминия и меди — в даташите |
|---|---|
| Гистерезис | не больше 15 % расстояния |
| Питание | 10–30 В DC, включая пульсации 10 % (p-p); потребление — до 20 мА |
| Выход | NO+NC, нагрузка до 200 мА, на выходе остаётся не больше 2 В при 200 мА |
| Индикация | зелёный — питание, жёлтый — обнаружение |
| Защитные цепи | при переполюсовке питания и выхода, при коротком замыкании нагрузки |
| Среда | работа и хранение при −25…+70 °C, влажность 35–95 %, без инея и конденсата |
| Уход расстояния | от температуры — до ±15 % от значения при 23 °C; от напряжения — до ±2 % при 24 В DC ±15 % и при 12 В DC ±15 % |
| Изоляция | не менее 50 МОм (500 В DC); 1000 В AC 50/60 Гц за 1 мин |
| Вибрация и удар | разрушение: 10–55 Гц, размах 1,5 мм вдоль X, Y и Z; удар 300 м/с², трижды в каждом из шести направлений |
| Оболочка | IP67 (IEC) — при рекомендованном кабельном вводе |
| Материалы | полиамид (PA) — корпус, чувствительная поверхность и клеммное основание |
| Масса | с упаковкой около 250 г, сам датчик — около 230 г |
Монтаж и подключение
Кабель заводят через резьбовой ввод M20 × 1,5. Сам кабельный ввод и уплотнение в комплект не входят; чтобы сохранить водозащиту, даташит рекомендует ввод LAPP ST-M20 × 1.5 под кабель наружным диаметром 7–13 мм и уплотнение GPM20. Сертификат UL на металлическую трубу к вводу не распространяется, в установках по UL нужен сертифицированный кабельный зажим.
Направление обнаружения меняют так: выкручивают два винта, снимают головку, поворачивают её в нужное положение — 0, 90, 180 или 270°, без усилия — и снова закрепляют. Момент затяжки — 1,8 Н·м между корпусом и клеммной частью и 1,0 Н·м для винтов клемм. Под корпус в панели делают четыре отверстия ∅5,5 мм или резьбу M5.
Соседние датчики разносят: модели на 20 мм — на 170 мм лицом к лицу и 120 мм рядом, модели на 30 мм — на 280 и 200 мм. Зазоры до окружающего металла заданы таблицей и схемой на с. 4 даташита. Если датчик и нагрузка питаются от разных источников, первым включают датчик, а при выключении сначала отключают нагрузку: датчик может выдать импульс.
Документы
Характеристики, таблицы установки и чертежи взяты из даташита OMRON E2Q6 (CSM_E2Q6_DS_E_3_1, на английском). Описание серии и размер корпуса — в каталоге OMRON Europe.
