Маслостойкие индуктивные датчики E2ER/E2ERZ
Документация
Цена: Под заказ

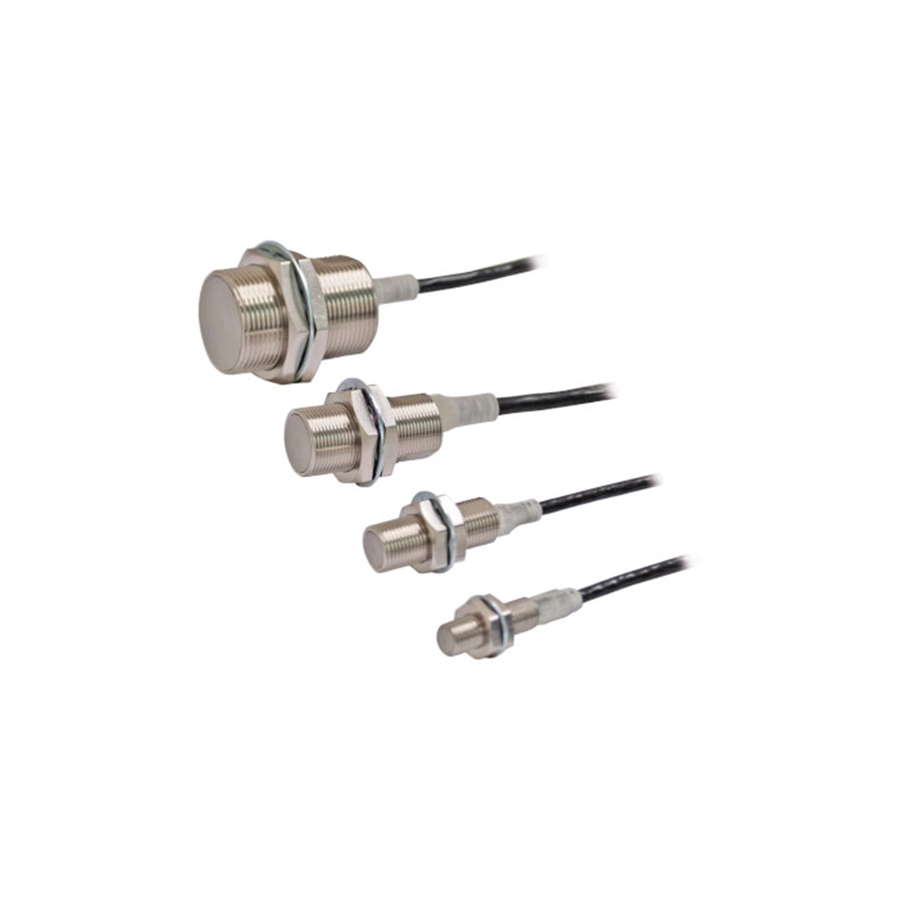

Две серии OMRON, маслостойкие индуктивные датчики E2ER/E2ERZ, закрыты от проникновения СОЖ внутрь корпуса. Задача серии по даташиту — сократить отказы, которые вызывает попавшая внутрь смазочно-охлаждающая жидкость. Кабель у них во фторопластовой оболочке, которую не разрушают ни водорастворимые, ни масляные СОЖ; кабель приварен к фторопластовой детали с близкой температурой плавления, корпус залит маслостойкой эпоксидной смолой. Так путь масла внутрь сводится к одному стыку — между кабелем и корпусом. Защита оболочки — IP67 по IEC и IP67G по японскому JIS C 0920, где буква G означает стойкость к маслу. E2ER — стандартные датчики M8–M30, E2ERZ — исполнения M12–M30, на которые не действует налипшая стружка алюминия и железа. Все модели двухпроводные и экранированные; в даташите приведены примеры применения — контроль цилиндров и обрабатываемых заготовок.
Стальной цельнометаллический датчик, у которого и торец из стали SUS303, — E2FM; кабели повышенной маслостойкости есть и у E2E NEXT 3-проводного, а его даташит для участков, где СОЖ разбрызгивается сильно, называет E2ER/E2ERZ. Раздел — «Индуктивные датчики».
Характеристики
Модели
| E2ER-X2D1 / -X2D2 | M8, 2 мм, зазор 0–1,6 мм; стандартный объект — железо 8 × 8 × 1 мм; 1,5 кГц |
|---|---|
| E2ER-X3D1 / -X3D2 | M12, 3 мм, 0–2,4 мм; 12 × 12 × 1 мм; 1 кГц |
| E2ER-X7D1 / -X7D2 | M18, 7 мм, 0–5,6 мм; 18 × 18 × 1 мм; 0,5 кГц |
| E2ER-X10D1 / -X10D2 | M30, 10 мм, 0–8 мм; 30 × 30 × 1 мм; 0,4 кГц |
| E2ERZ-X2D1 / -X2D2 | M12, 2 мм, 0–1,6 мм; 12 × 12 × 1 мм; 200 Гц |
| E2ERZ-X4D1 / -X4D2 | M18, 4 мм, 0–3,2 мм; 30 × 30 × 1 мм; 100 Гц |
| E2ERZ-X8D1 / -X8D2 | M30, 8 мм, 0–6,4 мм; 54 × 54 × 1 мм; 30 Гц |
D1 — NO, D2 — NC. Каждая модель выпускается с кабелем 2 м (по заказу 5 м) и с кабелем 0,3 м и разъёмом M12 Smartclick (суффикс -M1TGJ 0.3M).
Общие характеристики
| Допуск и гистерезис | расстояние ±10 %; гистерезис — до 15 % у E2ER M8, до 10 % у остальных E2ER и до 20 % у E2ERZ |
|---|---|
| Питание | 12–24 В DC, пульсации (p-p) до 10 %, допустимо 10–30 В DC |
| Выход | двухпроводный, нагрузка 3–100 мА, ток утечки до 0,8 мА, на выходе остаётся не больше 3 В (100 мА, кабель 2 м) |
| Индикаторы | D1 — красный индикатор работы и зелёный индикатор настройки, D2 — красный; зазор выбирают в зоне, где горит зелёный |
| Защитные цепи | подавитель перенапряжений, защита при коротком замыкании нагрузки |
| Температура | E2ER: работа −25…+70 °C, хранение −40…+85 °C; E2ERZ: работа и хранение 0…+50 °C; без инея и конденсата, влажность 35–95 % |
| Уход расстояния | от температуры — до ±15 % у E2ER M8, ±10 % у остальных E2ER, ±20 % у E2ERZ; от напряжения — до ±1 % у E2ER (номинал ±15 %) и ±2,5 % у E2ERZ (номинал ±10 %) |
| Изоляция | не менее 50 МОм (500 В DC), 1000 В AC 50/60 Гц за 1 мин |
| Вибрация и удар | разрушение: 10–55 Гц, размах 1,5 мм по 2 ч вдоль X, Y и Z; удар 500 м/с² у E2ER M8, 1000 м/с² у остальных |
| Материалы | корпус E2ER M8 — нержавеющая сталь SUS303, остальных — никелированная латунь; рабочая поверхность — PBT; гайки — никелированная латунь у E2ER и оцинкованное железо у E2ERZ |
| Масса в упаковке | E2ER с кабелем — 60, 70, 130 и 175 г, с разъёмом — 45, 40, 70 и 110 г (M8–M30); E2ERZ — 70, 160 и 220 г и 40, 90 и 160 г (M12–M30) |
Маслостойкость и условия работы
По брошюре OMRON о маслостойких компонентах Y215 E2ER/E2ERZ рассчитаны на участки обработки, где СОЖ разбрызгивается сильно. Четырёхлетнюю маслостойкость OMRON подтверждает ускоренным испытанием: 2000 часов в неразбавленной водорастворимой СОЖ типа A1 при 55 °C с проверкой внешнего вида, работы и сохранности лазерной маркировки; обычно такую жидкость разбавляют водой в 20–30 раз. Маслостойкость сохраняется в пределах условий спецификации, при рекомендованном производителем разбавлении СОЖ; работать в масле или в воде датчику нельзя. Пригодность конкретной СОЖ проверяют заранее: её действие на уплотнения зависит от состава.
Разъёмные модели сохраняют маслостойкость только с маслостойкими разъёмами OMRON XS5□R — например XS5FR-D423-D80-RB1 и -G80-RB1 (прямые, кабель ∅4 мм, 2 и 5 м). С разъёмами XS2 и другими M12 накидную гайку разъёма затягивают моментом 0,39–0,49 Н·м. Датчик не ставят на улице, в парах растворителей и кислот, в агрессивном газе; рядом с ультразвуковыми мойками, высокочастотным оборудованием, рациями, телефонами и преобразователями частоты возможны сбои.
Монтаж
Момент затяжки гаек — 30 Н·м (M12), 70 Н·м (M18), 180 Н·м (M30); у M8 — 9 Н·м в пределах 9 мм от торца и 12 Н·м дальше. E2ER ставят вровень с металлом, у E2ERZ в алюминии нужен отступ торца 2, 5 и 10 мм (M12, M18, M30). Соседние датчики разносят: E2ER — на 20, 30, 50 и 100 мм лицом к лицу и 15, 20, 35 и 70 мм рядом; E2ERZ — на 30, 40 и 60 мм лицом к лицу и 20, 50 и 100 мм рядом. Налипшая стружка у E2ERZ обычно не вызывает срабатывания; сигнал возможен, если кусок стружки велик относительно рабочей поверхности или вдавлен в неё, — тогда стружку удаляют.
Документы
Характеристики — по даташиту OMRON E2ER/E2ERZ (на английском): на страницах он помечен «Preliminary Version», кода каталога в нём нет, а в файле пропущены страницы 7–9, в том числе меры предосторожности, на которые он ссылается. Меры предосторожности, таблицы установки и испытание маслостойкости — в брошюре OMRON Oil-resistant Components (Cat. No. Y215-E1-09, раздел E2ER/E2ERZ — с. 15–26).
