Цилиндрический индуктивный датчик E2B
Документация
Даташит OMRON E2B D116-E1-02 (PDF, на английском)
Даташит OMRON E2B D116-RU1-02 (PDF, на русском)
Инструкция OMRON E2B 2257392-0C (PDF, на английском)
Брошюра OMRON Inductive Proximity Sensors CD_EU_01_PGB_Prox (PDF, на английском)
Брошюра OMRON «Индуктивные датчики» CD_RU_01_PGB_Prox (PDF, на русском)
Цена: Под заказ

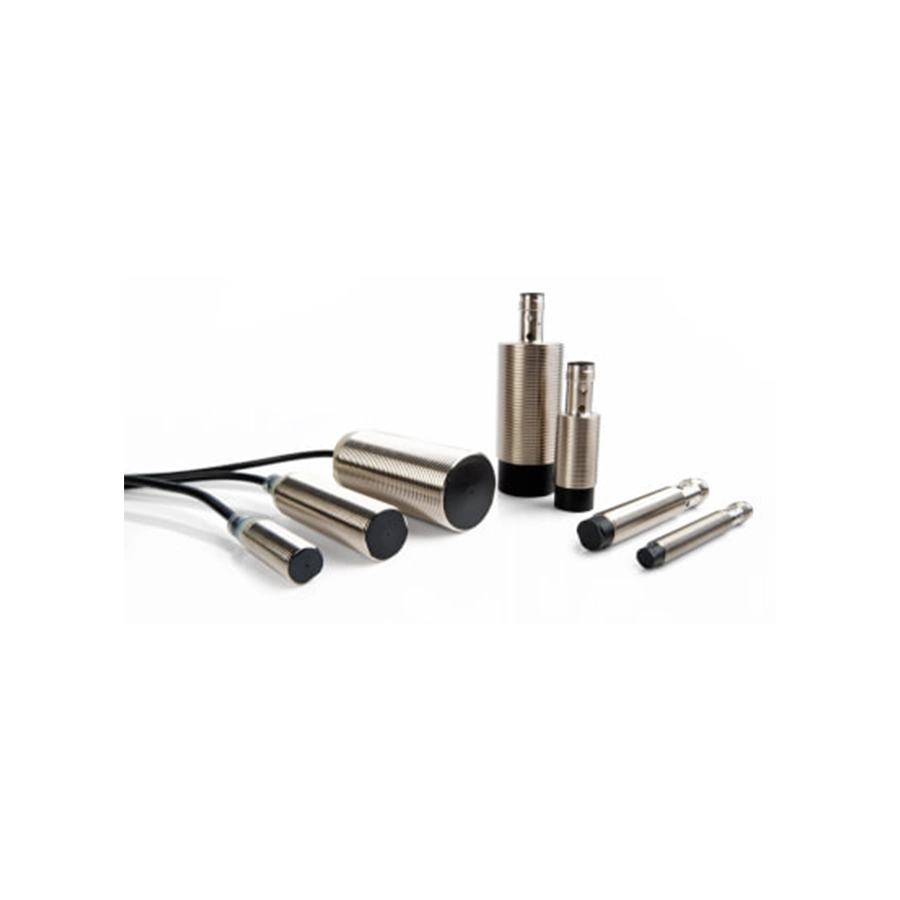

Для стандартных производственных условий OMRON выпускает цилиндрический индуктивный датчик E2B в 372 исполнениях. Простую конструкцию и производственный процесс hot melt брошюра OMRON называет основой высокой надёжности серии; в линейке индуктивных датчиков E2B отнесена к линии LITE. Типоразмеров четыре: корпус M8 сделан из нержавеющей стали, M12, M18 и M30 — из никелированной латуни. В каждом — два расстояния срабатывания, одинарное и двойное, оба в экранированном и неэкранированном корпусе, короткой или длинной длины; выход — PNP или NPN, режим NO или NC. Номер модели нанесён лазером, индикатор виден с любой стороны: у исполнений с кабелем M12, M18 и M30 он светится по всей окружности, у M8 с кабелем и у всех моделей с разъёмом это четыре светодиода через 90°.
Другие цилиндрические серии каталога: E2A работает от −40 °C и защищена по IP69K, E2A-S целиком заключена в нержавеющую сталь, E2A3 обнаруживает металл на утроенном расстоянии. Корпуса тоньше M8 — у серии µPROX E2E. Остальные серии — в разделе «Индуктивные датчики».
Характеристики
Расстояние срабатывания и частота по типоразмерам
| M8, одинарное | 1,5 мм у экранированного (2000 Гц), 2 мм у неэкранированного (1000 Гц) |
|---|---|
| M8, двойное | 2 мм у экранированного (1500 Гц), 4 мм у неэкранированного (1000 Гц) |
| M12, одинарное | 2 мм (1500 Гц) и 5 мм (800 Гц) |
| M12, двойное | 4 мм (1000 Гц) и 8 мм (800 Гц) |
| M18, одинарное | 5 мм (600 Гц) и 10 мм (400 Гц) |
| M18, двойное | 8 мм (500 Гц) и 16 мм (400 Гц) |
| M30, одинарное | 10 мм (400 Гц) и 20 мм (100 Гц) |
| M30, двойное | 15 мм (250 Гц) и 30 мм (100 Гц) |
Первое значение в строке — экранированный датчик, второе — неэкранированный; допуск расстояния ±10 %. Частота — среднее значение: её меряют на стандартных объектах, расставленных через удвоенную длину объекта, при установке на половине расстояния срабатывания.
Общие характеристики
| Рабочий зазор | от 0 до 80 % расстояния срабатывания; у M30 с двойным расстоянием — 0–11,25 мм у экранированного и 0–22,5 мм у неэкранированного |
|---|---|
| Объект | чёрный металл; на цветных металлах расстояние меньше. Стандартный объект — пластина из стали ST37 толщиной 1 мм, от 8 × 8 мм у M8 до 90 × 90 мм у неэкранированного M30 на 30 мм |
| Гистерезис | до 10 % расстояния срабатывания |
| Выход | транзистор с открытым коллектором: -B — PNP, -C — NPN; -B1 и -C1 — NO, -B2 и -C2 — NC |
| Питание | 10–30 В DC, пульсации до 10 % (p-p) входят в диапазон; собственный ток — не больше 10 мА |
| Нагрузка | до 200 мА при напряжении не выше 30 В; на открытом выходе остаётся не больше 2 В (200 мА, кабель 2 м). Модели M8 при температуре от 60 до 70 °C — до 100 мА |
| Защитные цепи | защита выхода и питания от переполюсовки, защита от короткого замыкания, подавитель импульсных перенапряжений |
| Среда | обледенение и конденсат недопустимы при −25…+70 °C — и в работе, и при хранении; относительная влажность 35–95 % |
| Уход расстояния | от значения при 23 °C: до ±10 % в диапазоне −10…+55 °C и до ±15 % в диапазоне −25…+70 °C; от напряжения — до ±1 % при 24 В DC ±15 % |
| Изоляция | сопротивление не менее 50 МОм (500 В DC), прочность — 1000 В AC 50/60 Гц в течение минуты между корпусом и токоведущими частями |
| Вибрация и удар | 10–55 Гц с размахом 1,5 мм, по 2 ч вдоль X, Y и Z; удар 500 м/с² у M8 и 1000 м/с² у M12–M30, по 10 раз вдоль каждой оси |
| Стандарты | IP67 (IEC 60529), ЭМС — EN 60947-5-2 |
| Материалы | корпус M8 — нержавеющая сталь SUS303, M12–M30 — никелированная латунь; рабочая поверхность — PBT; гайки — никелированная латунь, зубчатая шайба — оцинкованное железо |
| Масса в упаковке | с кабелем WP: около 65 г (M8), 75–80 г (M12), 95–110 г (M18), 160–210 г (M30); с разъёмом: 20, 35–40, 60–80 и 140–160 г |
Монтаж и подключение
Кабель в ПВХ-оболочке диаметром 4 мм, 2 или 5 м: код WP с жилами сечением 0,141 мм², у M12, M18 и M30 есть и WZ с жилами 0,3 мм². Разъём у M8 — M8 на 3 контакта (код MC), у M12, M18 и M30 — M12 на 4 контакта (M1). Обозначение читается по легенде даташита: E2B-M12LS04-M1-B1 — латунный M12 с длинным корпусом, экранированный, 4 мм, разъём M12, выход PNP, режим NO.
Момент затяжки гаек — 7 Н·м для M8, 12 Н·м для M12, 30 Н·м для M18 и 50 Н·м для M30. Соседние датчики разносят на расстояния из таблицы даташита: например, два экранированных M12 — от 30 мм лицом к лицу и от 20 мм бок о бок, неэкранированные M12 — от 120 и 100 мм. Если рядом с кабелем проходит силовая линия, кабель датчика прокладывают в отдельной металлической трубе.
Кабели с розеткой OMRON заказываются отдельно: к разъёму M8 — XS3F-M8PVC3S2M и XS3F-M8PVC3S5M (прямые, 2 и 5 м), XS3F-M8PVC3A2M и XS3F-M8PVC3A5M (угловые), с роботизированным кабелем ПВХ — XS3F-M321-302-R, XS3F-M322-302-R и их версии на 5 м; к разъёму M12 — XS2F-M12PVC4S2M, XS2F-M12PVC4A2M и такие же на 5 м, с роботизированным кабелем — XS2F-D421-D80-F, XS2F-D422-D80-F и версии на 5 м (-G80-F).
Документы
Источник характеристик и таблиц — даташит OMRON E2B (Cat. No. D116-E1-02, на английском); OMRON выпустила и русскую версию с тем же номером выпуска (Cat. No. D116-RU1-02). Зазоры до окружающего металла и между датчиками повторены в инструкции OMRON 2257392-0C. Место серии среди других индуктивных датчиков OMRON показывает брошюра Inductive Proximity Sensors (CD_EU_01_PGB_Prox, E2B — с. 14–15).
