Индуктивный датчик E2A
Документация
Цена: Под заказ

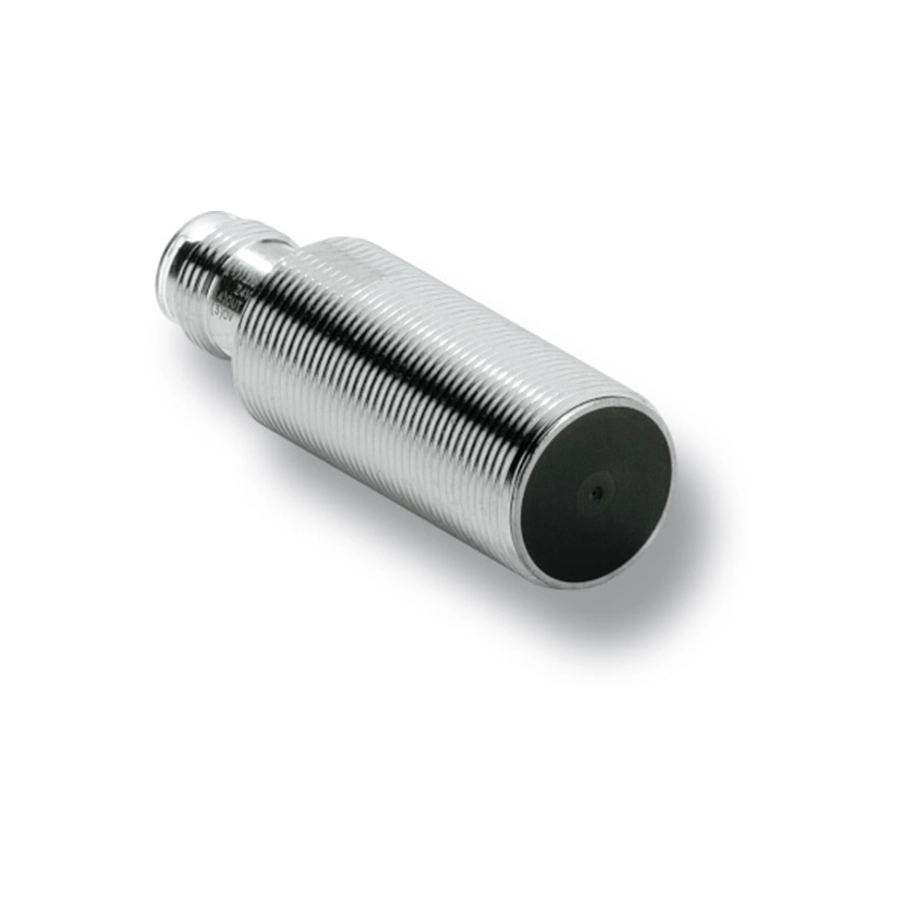

Цилиндрический индуктивный датчик E2A OMRON с удвоенным расстоянием работает при −40…+70 °C и защищён по IP67 и IP69K. Брошюра OMRON по индуктивным датчикам относит серию к линии PRO: качество изготовления и расчёт на долгую службу дают надёжную и точную работу в широком круге задач, а модульная конструкция — большой выбор вариантов установки и подключения. Корпус M8 делают только из нержавеющей стали SUS303, остальные типоразмеры — из никелированной латуни; рабочая поверхность — PBT. Подключение трёхпроводное, выход PNP или NPN, режим NO или NC, ток нагрузки до 200 мА. Примеры применения в брошюре — из пищевой промышленности: контроль положения клапанов в технологических системах молочных и пивоваренных заводов, обратная связь по положению в распределительном узле линии производства напитков.
Родственные серии в каталоге: тот же ряд расстояний в нержавеющем корпусе даёт E2A-S, позолоту контактов разъёма — E2A-4, втрое большую дальность — E2A3. Серия линии LITE тех же типоразмеров — E2B. Все серии — в разделе «Индуктивные датчики».
Характеристики
Исполнения по типоразмерам
| M8 | экранированный E2A-S08KS02 — 2 мм, неэкранированный E2A-S08KN04 — 4 мм; корпус из нержавеющей стали; частота экранированного — 1500 Гц |
|---|---|
| M12 | E2A-M12KS04 — 4 мм, E2A-M12KN08 — 8 мм; частота экранированного — 1000 Гц |
| M18 | E2A-M18KS08 — 8 мм, E2A-M18KN16 — 16 мм; 500 Гц |
| M30 | E2A-M30KS15 — 15 мм, E2A-M30KN20 — 20 мм; 250 Гц. По сноске брошюры есть модели и на 30 и 35 мм |
Каждая модель выпускается с кабелем ПВХ 2 м (код -WP, например E2A-M12KS04-WP-B1 2M) или с разъёмом M12 (-M1, например E2A-M12KS04-M1-B1). Окончание -B1 означает выход PNP и режим NO, -B2 — PNP и NC; для выхода NPN вместо них ставят -C1 и -C2. Частоты брошюра приводит для экранированных исполнений, допуск расстояния — ±10 %.
Общие характеристики
| Питание | 12–24 В DC, пульсации (p-p) не больше 10 %; допустимый диапазон — 10–32 В DC |
|---|---|
| Защитные цепи | у M8 — защита питания от переполюсовки, подавитель перенапряжений и защита от короткого замыкания; у M12–M30 к ним добавлена защита выхода от переполюсовки |
| Температура | при работе от −40 до +70 °C, при хранении от −40 до +85 °C, обледенение и конденсат недопустимы |
| Оболочка | IP67 (IEC 60529) и IP69K (DIN 40050, часть 9) |
| Выход | трёхпроводной, PNP или NPN, NO или NC; нагрузка — до 200 мА |
| Материалы | у M8 корпус стальной нержавеющий, у M12–M30 — латунный никелированный; чувствительная поверхность — PBT |
В таблице выбора той же брошюры (с. 6) отдельной колонкой стоит E2A с двухпроводным и четырёхпроводным подключением: режимы NO, NC и NO+NC, питание 10–30 В DC, защита IP67 и IP69K; двухпроводное исполнение на переменный ток 12–240 В AC отмечено в легенде таблицы как «Available», а не «Standard». Моделей и характеристик этих исполнений брошюра не приводит.
Документы
Источник — английская брошюра OMRON по индуктивным датчикам (CD_EU_01_PGB_Prox): таблица выбора — с. 6, E2A — с. 8–9; те же страницы в русской брошюре (CD_RU_01_PGB_Prox). Даташит исполнения E2A-4 отсылает к базовой серии E2A за характеристиками, размерами и указаниями по монтажу.
