Индуктивные датчики E2EQ-IL
Цена: Под заказ

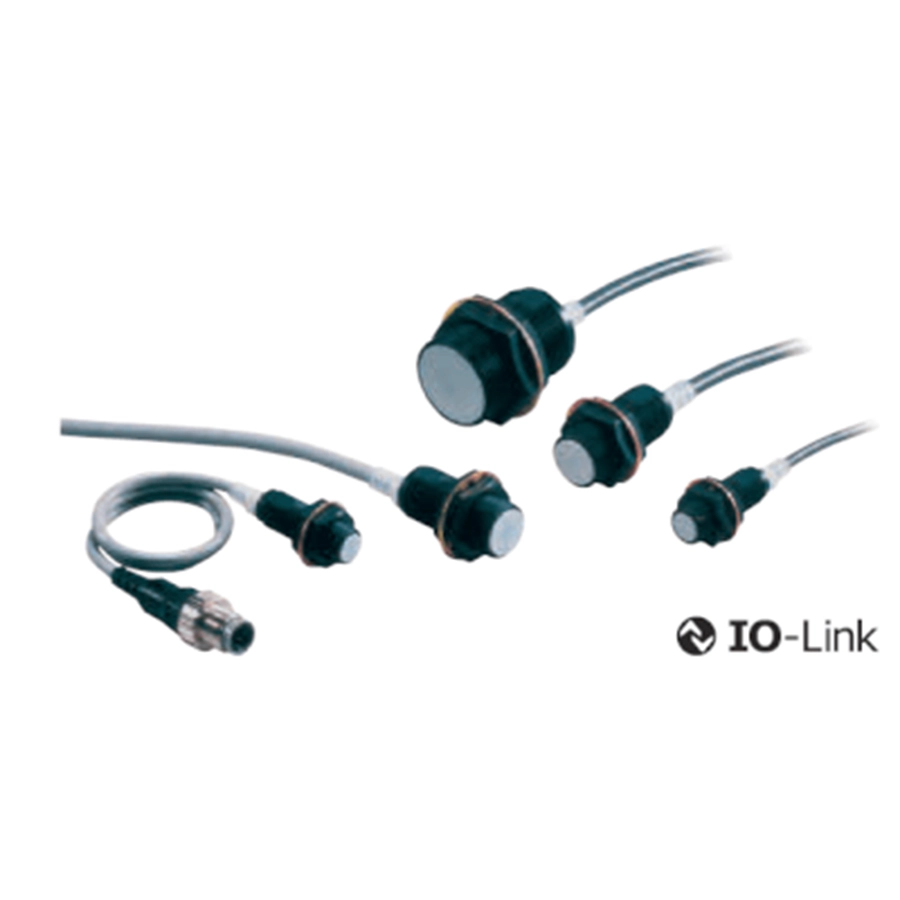

Для участков с брызгами сварки OMRON выпускает индуктивные датчики E2EQ-IL с фторопластовым покрытием и IO-Link. Покрытие, по даташиту, даёт исключительную стойкость к брызгам: основа корпуса и гаек — латунь, поверх неё фторопласт, чувствительная поверхность фторопластовая. Через IO-Link датчик сообщает о неисправности в реальном времени, предупреждает, что объект слишком далеко или слишком близко, и позволяет проверить идентификаторы датчиков одной общей операцией — так даташит объясняет сокращение простоев, внезапных отказов и времени переналадки. Серия экранированная, для чёрных металлов: M12, M18 и M30 с расстоянием 3, 7 и 10 мм, выход PNP с переключением NO/NC.
Исполнение без покрытия — E2E-IL. Двухпроводные датчики с покрытием против брызг — E2EQ NEXT 2-проводный, цельнометаллическая серия — E2FM. Раздел — «Индуктивные датчики».
Характеристики
Модели
| Кабель 2 м | E2EQ-X3B4-IL2, E2EQ-X7B4-IL2, E2EQ-X10B4-IL2 (COM2, 38,4 кбит/с); E2EQ-X3B4-IL3, E2EQ-X7B4-IL3, E2EQ-X10B4-IL3 (COM3, 230,4 кбит/с) |
|---|---|
| Отрезок кабеля 0,3 м и разъём M12 Smartclick | E2EQ-X3B4-M1TJ-IL2 и -IL3, E2EQ-X7B4-M1TJ-IL2 и -IL3, E2EQ-X10B4-M1TJ-IL2 и -IL3 |
Цифры 3, 7 и 10 после X — расстояние срабатывания в миллиметрах у моделей M12, M18 и M30. У разъёма контакт 1 — питание +V, 3 — 0 В, 4 — выход и линия связи C/Q.
Характеристики по размерам
| E2EQ-X3B4, M12 | 3 мм ±10 %, рабочий зазор 0–2,4 мм, стандартный объект — железо 12 × 12 × 1 мм, 1 кГц |
|---|---|
| E2EQ-X7B4, M18 | 7 мм ±10 %, 0–5,6 мм, 18 × 18 × 1 мм, 0,5 кГц |
| E2EQ-X10B4, M30 | 10 мм ±10 %, 0–8 мм, 30 × 30 × 1 мм, 0,4 кГц |
Общие характеристики
| Питание и ток | 10–30 В DC включая пульсации 10 %; потребление до 20 мА; нагрузка до 100 мА, падение на выходе — до 2 В |
|---|---|
| Гистерезис | до 10 % расстояния |
| Индикация | оранжевый — срабатывание; зелёный в режиме SIO горит при стабильном обнаружении, в режиме IO-Link мигает каждую секунду |
| Защита | от переполюсовки питания и выхода, при коротком замыкании выхода, подавитель перенапряжений |
| Среда | −25…+70 °C, влажность 35–95 %, без льда и конденсата; уход расстояния — до ±10 % от значения при 23 °C |
| Изоляция и прочность | сопротивление изоляции от 50 МОм (500 В DC), испытательное напряжение 1000 В AC 50/60 Гц в течение минуты |
| Механика | вибрация 10–55 Гц, размах 1,5 мм, по 2 ч на ось; удар 1000 м/с², по 10 раз на ось |
| Защищённость | IP67 (IEC 60529), маслостойкость по собственному стандарту OMRON |
| IO-Link | версия 1.1; 2 байта процессных данных и 1 байт служебных (TYPE_2_2); цикл от 2,3 мс (COM2) или 1 мс (COM3) |
По IO-Link настраивают режим NO/NC, самодиагностику, расстояние для признака чрезмерного сближения, таймер выхода и задержку сигнала нестабильности; датчик отдаёт значение контрольного выхода и счётчик часов работы, настройки можно сбросить. В обычном режиме рабочим считается положение объекта, при котором горит зелёный индикатор.
Монтаж
Встраивание — вровень с металлом, взаимное влияние и свободная зона — как у E2E-IL: соседние датчики ставят не ближе 30, 50 и 100 мм лицом к лицу и 20, 35 и 70 мм рядом. Момент затяжки — до 30 Н·м (M12), 70 Н·м (M18), 180 Н·м (M30), с шайбой. Кабели к разъёму: XS5F-D421-D80-F и -G80-F, XS5F-D422-D80-F и -G80-F, XS5W-D421-D81-F и другие с розеткой и вилкой.
Документы
Характеристики и функции IO-Link — в даташите OMRON E2EQ-□-IL□ (CSM_E2EQ-_-IL__DS_E_1_1, на английском).
