Индуктивные датчики E2E-IL
Цена: Под заказ

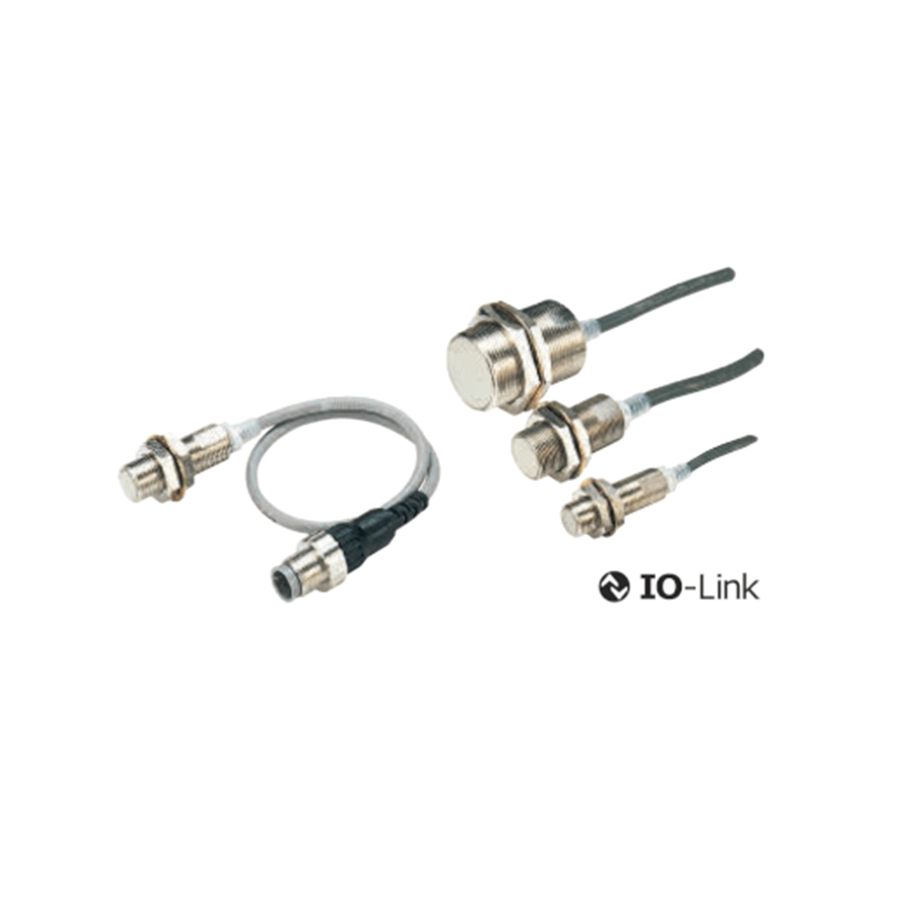

Стандартные индуктивные датчики E2E-IL OMRON с IO-Link передают контроллеру и срабатывание, и своё состояние. Даташит OMRON связывает это с тремя задачами производства: в реальном времени сообщать о неисправностях, чтобы сократить простои; предупреждать, что объект стоит слишком далеко или слишком близко, чтобы реже случались внезапные отказы; проверять идентификаторы датчиков партией, чтобы быстрее проходила переналадка. Датчики экранированные, для чёрных металлов: M12 на 3 мм, M18 на 7 мм и M30 на 10 мм. Выход — PNP, режим NO или NC переключается по IO-Link (заводская настройка — NO); в роли обычного датчика он работает в стандартном режиме ввода-вывода (SIO).
То же исполнение с покрытием против брызг сварки — E2EQ-IL. IO-Link есть и у части моделей серии E2E NEXT 3-проводный. Раздел — «Индуктивные датчики».
Характеристики
Модели
| M12, 3 мм, 1 кГц | E2E-X3B4-IL2 2M и -IL3 2M (кабель 2 м, COM2 и COM3); E2E-X3B4-M1TJ-IL2 0.3M и -M1TJ-IL3 0.3M (кабель 0,3 м, на конце — разъём M12 Smartclick, COM2 и COM3) |
|---|---|
| M18, 7 мм, 0,5 кГц | E2E-X7B4-IL2 2M и -IL3 2M; E2E-X7B4-M1TJ-IL2 0.3M и -M1TJ-IL3 0.3M |
| M30, 10 мм, 0,4 кГц | E2E-X10B4-IL2 2M и -IL3 2M; E2E-X10B4-M1TJ-IL2 0.3M и -M1TJ-IL3 0.3M |
Разъём: контакт 1 — +V, 3 — 0 В, 4 — выход C/Q. Файл описания устройства IODD OMRON предоставляет по запросу через своих представителей.
Общие характеристики
| Рабочий зазор | 0–2,4 мм, 0–5,6 мм и 0–8 мм; стандартный объект — железо 12 × 12 × 1, 18 × 18 × 1 и 30 × 30 × 1 мм |
|---|---|
| Гистерезис | не больше 10 % расстояния |
| Питание | 10–30 В DC включая пульсации 10 % (p-p), потребление — до 20 мА |
| Выход | PNP, до 100 мА, падение на выходе — до 2 В (100 мА, кабель 2 м) |
| Индикаторы | оранжевый светится при срабатывании; зелёный в режиме SIO показывает стабильность, а в режиме IO-Link мигает с интервалом 1 с |
| Защитные цепи | от переполюсовки питания и выхода, при коротком замыкании выхода, подавитель перенапряжений |
| Среда | −25…+70 °C при работе и хранении, влажность 35–95 %; уход расстояния — до ±10 % относительно 23 °C, от напряжения — до ±1 % в пределах ±15 % |
| Изоляция | не менее 50 МОм (500 В DC), 1000 В AC 50/60 Гц за 1 мин |
| Вибрация и удар | разрушение: 10–55 Гц, размах 1,5 мм по 2 ч вдоль X, Y и Z; удар 1000 м/с², по 10 раз |
| Оболочка | IP67 (IEC 60529), маслостойкость по собственному стандарту OMRON |
| Материалы | корпус и гайки из никелированной латуни, рабочая поверхность — PBT, зубчатая шайба — оцинкованное железо |
IO-Link
| Версия | IO-Link 1.1; скорость COM2 (38,4 кбит/с) у -IL2 и COM3 (230,4 кбит/с) у -IL3 |
|---|---|
| Данные | PD — 2 байта, OD — 1 байт, M-sequence TYPE_2_2; цикл не короче 2,3 мс при COM2 и 1 мс при COM3 |
| Функции | переключение NO/NC, включение самодиагностики, выбор расстояния для признака чрезмерного сближения, таймер выхода (задержка включения, выключения или одиночный импульс, 1–4000 мс), задержка сигнала нестабильности, контрольный выход, счётчик часов работы, сброс настроек |
В стандартном режиме датчик используют там, где горит зелёный индикатор стабильности; при чрезмерном сближении он гаснет, хотя обнаружение остаётся стабильным. В режиме IO-Link то же показывают биты данных: признак нестабильности (Byte1_bit4) должен быть равен нулю, признак чрезмерного сближения (Byte1_bit5) может быть равен единице.
Монтаж
Датчик встраивается вровень с металлом (l = 0), остальные зазоры — по таблице даташита. Соседние датчики разносят на 30, 50 и 100 мм лицом к лицу и на 20, 35 и 70 мм рядом (M12, M18, M30). Момент затяжки гаек — не больше 30, 70 и 180 Н·м, гайку ставят с шайбой. К моделям с разъёмом подходят кабели XS5F-D421 (прямые) и XS5F-D422 (угловые) длиной 2 и 5 м с розеткой на одном конце, а также XS5W с розеткой и вилкой.
Документы
Характеристики, функции IO-Link, схемы и чертежи взяты из даташита OMRON E2E-□-IL□ (CSM_E2E-_-IL__DS_E_1_2, на английском).
