Химостойкий индуктивный датчик E2FQ
Документация
Цена: Под заказ

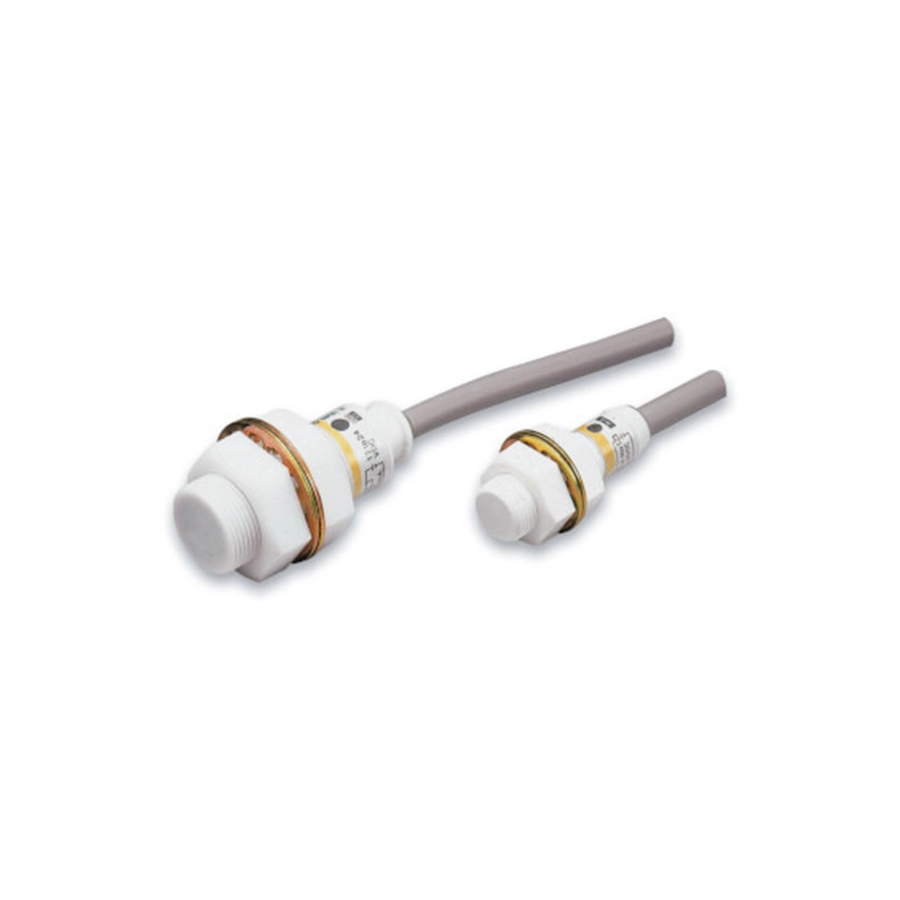

В цельный фторопластовый корпус, стойкий к химикатам, OMRON заключила химостойкий индуктивный датчик E2FQ. Даташит D029 называет его стойкость к химикатам и моющим средствам наивысшей. По странице этой серии у OMRON Europe такой корпус защищает датчик, например, от чистящих средств полупроводникового производства; в брошюре OMRON материал корпуса назван PTFE. Датчики экранированные, M12 на 2 мм, M18 на 5 мм и M30 на 10 мм, подключаются кабелем 2 м. Выход — трёхпроводный PNP или NPN либо двухпроводный постоянного тока, режим NO. Кабель у серии из винилхлорида и, по даташиту CSM_E2FQ_DS_E_5_3, требует отдельной защиты.
Для мойки при высокой температуре — датчики E2EH в нержавеющем корпусе SUS316L, для брызг сварки — E2EQ NEXT с фторопластовым покрытием. Раздел — «Индуктивные датчики».
Характеристики
Модели
| M12, 2 мм | E2FQ-X2F1 (PNP), E2FQ-X2E1 (NPN) — 1,5 кГц; E2FQ-X2D1 (двухпроводный) — 800 Гц |
|---|---|
| M18, 5 мм | E2FQ-X5F1, E2FQ-X5E1 — 600 Гц; E2FQ-X5D1 — 500 Гц |
| M30, 10 мм | E2FQ-X10F1, E2FQ-X10E1 — 400 Гц; E2FQ-X10D1 — 300 Гц |
Модели с выходом PNP (F1) приведены в европейском даташите D029; даташит CSM_E2FQ_DS_E_5_3 их не содержит, зато описывает двухпроводные модели переменного тока E2FQ-X5Y1 и E2FQ-X10Y1 на 24–240 В AC.
Общие характеристики
| Рабочий зазор | 0–1,6 мм, 0–4 мм и 0–8 мм |
|---|---|
| Стандартный объект | пластины из мягкой стали 12 × 12 × 1, 18 × 18 × 1 и 30 × 30 × 1 мм; на цветных металлах чувствительность ниже |
| Питание | трёхпроводные — 12–24 В DC, пульсации до 10 %, допустимо 10–30 В; двухпроводные — 12–24 В DC, пульсации до 20 %, допустимо 10–36 В |
| Трёхпроводные E1 и F1 | потребление до 17 мА, нагрузка до 200 мА, на выходе остаётся не больше 2 В (200 мА, кабель 2 м); гистерезис — до 10 %; защита от переполюсовки, короткого замыкания нагрузки и перенапряжений; у E1 — красный индикатор срабатывания |
| Двухпроводные D1 | ток утечки до 0,8 мА, нагрузка 5–100 мА DC, на выходе остаётся не больше 3 В (100 мА, кабель 2 м); индикатор светится зелёным, когда объект обнаружен уверенно, и красным — вблизи порога |
| Среда | −25…+70 °C при работе и хранении, влажность 35–95 %, без инея и конденсата; уход расстояния от температуры — до 10 % относительно 23 °C |
| Влияние напряжения | у E1 и F1 — до ±2,5 % в пределах ±15 % номинала |
| Изоляция | не менее 50 МОм (500 В DC), 1000 В AC 50/60 Гц за 1 мин |
| Вибрация и удар | разрушение: 10–55 Гц, размах 1,5 мм по 2 ч вдоль X, Y и Z; удар 500 м/с² у M12 и 1000 м/с² у M18 и M30, по 10 раз |
| Оболочка | IP67 (IEC 60529); по даташиту CSM — также маслостойкость по собственному стандарту OMRON |
| Из чего сделан | фторопластовые корпус и чувствительная поверхность; по даташиту CSM — фторопластовые и гайки, зубчатая шайба — из оцинкованного железа |
| Масса в упаковке | около 70, 130 и 170 г |
Монтаж
Гайки затягивают с шайбой и без лишнего усилия: момент — 0,98 Н·м у M12 и 2 Н·м у M18 и M30. Датчик встраивается вровень с металлом (размер l в таблице даташита равен 0), остальные зазоры до окружающего металла — по той же таблице. Соседние датчики разносят на 30, 50 и 100 мм лицом к лицу и на 20, 35 и 70 мм рядом. Кабель — маслостойкий, виброустойчивый и не распространяющий горение, ∅6 мм, длина 2 м; у двухпроводных моделей две жилы, у трёхпроводных три.
Документы
Источник характеристик и таблиц установки — европейский даташит OMRON E2FQ (Cat. No. D029-E2-05A-X, на английском), он же указан на странице E2FQ в каталоге OMRON Europe. Модели переменного тока и материалы гаек — в даташите OMRON CSM_E2FQ_DS_E_5_3. Серия кратко описана и в брошюре OMRON по индуктивным датчикам CD_EU_01_PGB_Prox (с. 19).
