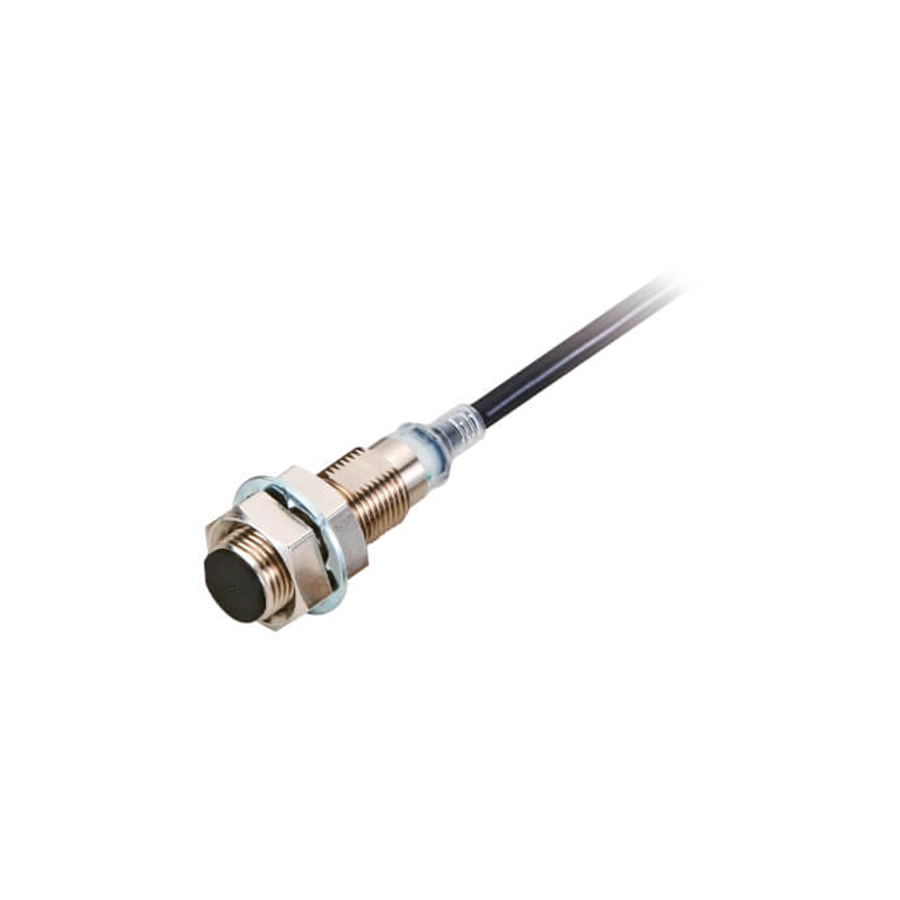

Бесконтактный датчик E2E NEXT 2-проводный
Документация
Цена: Под заказ
OMRON выпускает бесконтактный датчик E2E NEXT 2-проводный четырёх классов по расстоянию срабатывания. Это утроенное, двойное, стандартное и одинарное расстояние. У моделей с утроенным расстоянием оно почти вдвое больше, чем у прежних моделей: например, 7 мм у M12, как у прежнего M18. Даташит D120 объясняет, зачем это нужно: датчик можно отодвинуть от детали, реже будут столкновения с заготовкой и ложные срабатывания, когда неподвижная деталь смещается от вибрации машины. Стабильность на большом расстоянии обеспечивает технология Thermal Distance Control — поправки на температуру записаны в гибридную аналого-цифровую микросхему PROX2 на заводе. Индикатор с ярким светодиодом виден с любой стороны, кабель повышенной маслостойкости обеспечивает двухлетнюю стойкость к СОЖ, защита — IP67, IP67G и IP69K.
Трёхпроводные исполнения с выходом PNP либо NPN и моделями с IO-Link — E2E NEXT 3-проводный, двухпроводные с покрытием против брызг сварки — E2EQ NEXT 2-проводный. Раздел — «Индуктивные датчики».
Характеристики
Линейка по расстоянию
| Утроенное | экранированные 3, 7, 11 и 20 мм (M8, M12, M18, M30), неэкранированные 6, 10, 20 и 40 мм; с полярностью и без неё (-T); кабель 2 м либо кабель 0,3 м, на конце — разъём M12 Smartclick |
|---|---|
| Стандартное | экранированные 2, 3, 7 и 10 мм, неэкранированные 4, 8, 14 и 20 мм; кабель 2 м (у M12–M30 есть длинный корпус L), кабель 0,3 м, на конце — разъём M12, разъём M12 на корпусе, у M8 — ещё разъём M8 на 4 контакта |
| Двойное | экранированные 4, 8 и 15 мм (M12, M18, M30), неэкранированные 16 и 30 мм (M18, M30, длинный корпус); только без полярности, с кабелем |
| Одинарное | экранированные 1,5; 2,5 и 5 мм (M8, M12, M18) |
Обозначение по легенде даташита: E2E-X, расстояние в миллиметрах (R — десятичная запятая), M — неэкранированная модель, D — двухпроводный выход, 1 — NO, 2 — NC, L — длинный корпус, затем размер (8, 12, 18, 30) и способ подключения; -T — без полярности, -R — кабель для роботов. Например, E2E-X7D112-T 2M — утроенное расстояние 7 мм, M12, NO, без полярности, кабель 2 м.
Модели с утроенным расстоянием
| M8 | E2E-X3D□8: 3 мм, зазор 0–2,4 мм, объект 9 × 9 × 1 мм, 350 Гц; E2E-X6MD□8: 6 мм, 0–4,8 мм, 18 × 18 × 1 мм, 250 Гц |
|---|---|
| M12 | E2E-X7D□12: 7 мм, 0–5,6 мм, 21 × 21 × 1 мм, 350 Гц; E2E-X10MD□12: 10 мм, 0–8 мм, 30 × 30 × 1 мм, 200 Гц |
| M18 | E2E-X11D□18: 11 мм, 0–8,8 мм, 33 × 33 × 1 мм, 250 Гц; E2E-X20MD□L18: 20 мм, 0–16 мм, 60 × 60 × 1 мм, 200 Гц |
| M30 | E2E-X20D□30: 20 мм, 0–16 мм, 60 × 60 × 1 мм, 200 Гц; E2E-X40MD□L30: 40 мм, 0–32 мм, 120 × 120 × 1 мм, 50 Гц |
Общие характеристики
| Питание | модели с утроенным и одинарным расстоянием — 10–30 В DC, стандартные и с двойным — 12–24 В DC, цепь класса 2; пульсации 10 % входят в диапазон |
|---|---|
| Выход | ток утечки до 0,8 мА, нагрузка 3–100 мА; на выходе остаётся не больше 3 В с полярностью и до 5 В без неё (100 мА, кабель 2 м) |
| Индикаторы | D1 — оранжевый индикатор работы и зелёный индикатор настройки, D2 — только оранжевый; у двухпроводных зелёный горит в зоне стабильного обнаружения (до 80 % расстояния), оранжевый — в нестабильной |
| Защитные цепи | подавитель перенапряжений, защита при коротком замыкании нагрузки |
| Температура | работа −25…+70 °C, хранение −40…+85 °C, без инея и конденсата; влажность 35–95 % |
| Влияние напряжения | до ±1 % расстояния в пределах ±15 % номинала |
| Изоляция и механика | не менее 50 МОм (500 В DC), 1000 В AC 50/60 Гц за 1 мин; вибрация 10–55 Гц с размахом 1,5 мм; удар 500 м/с² у M8 и 1000 м/с² у прочих размеров |
| Защищённость | для исполнений с кабелем, в том числе с разъёмом на его конце: IP67 (IEC 60529), IP67G (JIS C 0920), IP69K (ISO 20653, прежде DIN 40050-9) и оценка по стандарту OMRON для маслостойких компонентов — смазочно-охлаждающие жидкости типов из JIS K 2241:2000 при температуре не выше 35 °C |
| Материалы (утроенное) | корпус — никелированная латунь, у неэкранированного M8 — нержавеющая сталь SUS303; рабочая поверхность — PBT |
Монтаж и принадлежности
Для моделей с утроенным расстоянием есть монтажные гильзы e-jig: Y92E-J8S12 (датчик M8 в отверстие M12), Y92E-J12S18 и Y92E-J18S30. Датчик вставляют в гильзу и закрепляют, без подбора расстояния; по оценке OMRON замена занимает около 10 секунд. Так M12 с расстоянием 7 мм встаёт на место прежнего датчика M18. Гайки и шайбы входят в комплект, запасные наборы — Y92E-NWM08-E2EN…Y92E-NWM30-E2EN для экранированных моделей с утроенным расстоянием и Y92E-NWM08-E2E…Y92E-NWM30-E2E для неэкранированных с утроенным расстоянием. Для разъёмных моделей OMRON предлагает маслостойкие разъёмы XS5 NEXT, водостойкие XS5 и XS3.
Документы
Для двухпроводных моделей характеристики, легенды обозначений, таблицы заказа и чертежи собраны в даташите OMRON E2E NEXT (Cat. No. D120-E1-15, на английском): утроенное расстояние — с. 13 и далее, стандартное, двойное и одинарное — с. 23 и далее. К моделям с одинарным расстоянием E2E-X1R5D, -X2R5D и -X5D относится инструкция OMRON 3135302-0H на нескольких языках, в том числе английском.
