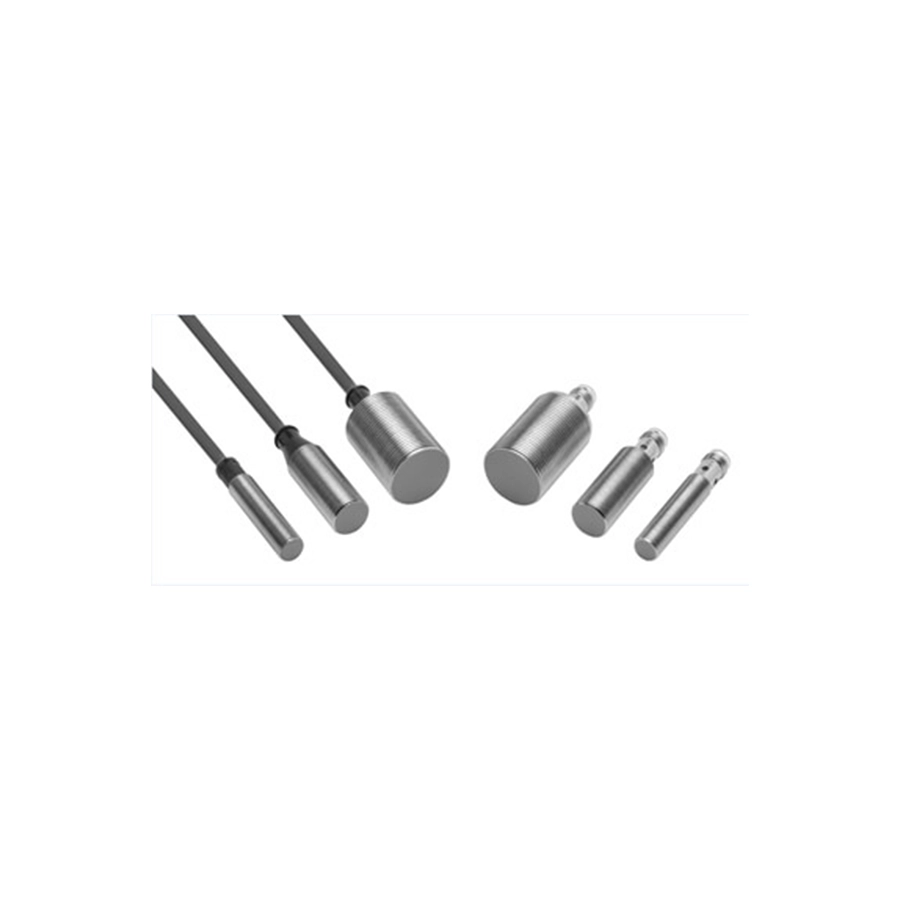

Индуктивный цилиндрический датчик E2V-X
Документация
Цена: Под заказ

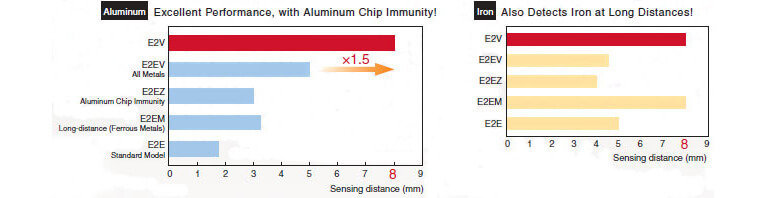

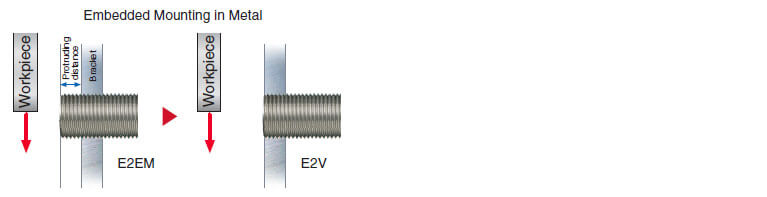

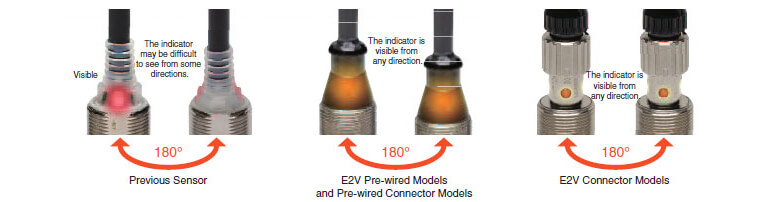

Алюминий и железо на одном расстоянии обнаруживает индуктивный цилиндрический датчик E2V-X OMRON. OMRON называет его датчиком с новым принципом обнаружения: невосприимчивость к алюминиевой стружке позволила обнаруживать алюминиевые детали на большом расстоянии, а для железа достигнуто то же расстояние, поэтому датчик можно отнести от детали из любого из этих металлов дальше, чем другие индуктивные датчики. Это первый экранированный датчик увеличенной дальности, его можно полностью утопить в металл. Индикатор срабатывания виден с любой стороны и мигает, когда объект в неустойчивой зоне. Применения, показанные в даташите, — обнаружение коленчатых валов на большом расстоянии, контроль посадки блока цилиндров и проходящих деталей.
Датчики с утроенным расстоянием по стали — E2A3, с позолоченными контактами разъёма — E2A-4. Цельнометаллическая серия, на которую тоже не действует налипшая стружка, — E2FM. Раздел — «Индуктивные датчики».
Характеристики
Модели
| E2V-X2, M12 | стандартная дальность, 2 мм, зазор 0–1,6 мм; объект — алюминий 12 × 12 × 3 мм; 150 Гц |
|---|---|
| E2V-X4, M12 | увеличенная дальность, 4 мм, 0–3,2 мм; алюминий 12 × 12 × 3 мм; 40 Гц |
| E2V-X5, M18 | стандартная, 5 мм, 0–4 мм; 18 × 18 × 3 мм; 70 Гц |
| E2V-X8, M18 | увеличенная, 8 мм, 0–6,4 мм; 24 × 24 × 3 мм; 40 Гц |
| E2V-X10, M30 | стандартная, 10 мм, 0–8 мм; 30 × 30 × 3 мм; 70 Гц |
| E2V-X15, M30 | увеличенная, 15 мм, 0–12 мм; 45 × 45 × 3 мм; 30 Гц |
Все модели экранированные, трёхпроводные: B — PNP, C — NPN, 1 — NO, 2 — NC (например, E2V-X8B1). Модели стандартной дальности выпускаются только с кабелем 2 м (есть 5 м), увеличенной — ещё с разъёмом M12 (-M1) и с кабелем 0,3 м и разъёмом M12 Smartclick (-M1TJ, только NO).
Общие характеристики
| Объект | металлы, как чёрные, так и цветные, — расстояние меняется с материалом; нержавеющую сталь в некоторых случаях обнаружить нельзя, при толщине объекта меньше 1 мм расстояние уменьшается |
|---|---|
| Допуск и гистерезис | расстояние ±10 %, гистерезис — до 10 % |
| Питание | 12–24 В DC, допустимо 10–30 В, пульсации до 10 %; мощность до 450 мВт — это 15 мА при питании 30 В |
| Выход | открытый коллектор, до 100 мА, на выходе остаётся не больше 2 В (100 мА, кабель 2 м) |
| Индикаторы | у NO — жёлтый индикатор работы (мигает) и жёлтый индикатор настройки (горит), у NC — жёлтый индикатор работы |
| Защитные цепи | от переполюсовки питания и выхода, при коротком замыкании нагрузки, подавитель перенапряжений |
| Среда | работа и хранение при −25…+70 °C, влажность 35–95 %; уход расстояния относительно 23 °C — до ±10 % у моделей стандартной дальности и до ±15 % у моделей увеличенной |
| Влияние напряжения | до ±1,5 % в пределах ±15 % номинала |
| Изоляция | не менее 50 МОм (500 В DC), 1000 В AC 50/60 Гц за 1 мин |
| Вибрация и удар | разрушение: 10–55 Гц, размах 1,5 мм по 2 ч вдоль X, Y и Z; удар 1000 м/с², по 10 раз |
| Оболочка | IP67 (IEC); исполнения с кабелем, в том числе с разъёмом на его конце, прошли испытание на маслостойкость по стандарту OMRON |
| Материалы | корпус и гайки из никелированной латуни; рабочая поверхность — ABS, термостойкий, зубчатая шайба — оцинкованное железо; кабель ∅6 мм, три жилы по 0,5 мм² |
| Масса в упаковке | с кабелем — около 120, 150 и 200 г; с разъёмом — 30, 45 и 120 г; с кабелем и разъёмом — 50, 70 и 140 г (M12, M18, M30) |
Монтаж и подключение
В металл датчик встраивают вровень (l = 0), при толщине крепёжной пластины больше 5 мм у E2V-X15 нужно l не меньше 2 мм и отверстие не меньше ∅45 мм. Гайки затягивают с шайбой; момент зависит от того, где стоит гайка: у E2V-X2/X4 — 5,9 Н·м в пределах 17 мм от торца и 9,8 Н·м дальше, у E2V-X5/X8 — 15 и 45 Н·м (22 мм), у E2V-X10/X15 — 39 и 78 Н·м (26 мм). Соседние датчики стандартной дальности разносят на 30, 50 и 100 мм лицом к лицу и 20, 30 и 50 мм рядом, увеличенной — на 35, 60 и 120 и 25, 35 и 70 мм.
Стружка алюминия и железа обычно не вызывает срабатывания; сигнал возможен, если стружка диаметром не меньше 2/3 рабочей поверхности лежит в её центре или прижата к торцу. К моделям -M1TJ подходят кабели с розеткой Smartclick XS5F: XS5F-D421-D80-F и -G80-F (стандартный кабель, 2 и 5 м), -D80-P и -G80-P (маслостойкий полиуретановый); к моделям -M1 — кабели XS2F с прямой (XS2F-D421) или угловой (XS2F-D422) розеткой, 2 и 5 м. Питание переменным током недопустимо.
Документы
Источник характеристик и мер предосторожности — даташит OMRON E2V (CSM_E2V_DS_E_3_3, на английском). Та же линейка, примеры применения и графики — в даташите-листовке OMRON E2V-X (Cat. No. D107-E1-01). По первому документу расстояние обнаружения алюминия вдвое больше, чем у прежних моделей (сравнение экранированных моделей M18 увеличенной дальности).
